GEG280ES
Rulmenții simpli sferici, cunoscuți și sub denumirea de rulmenți de articulație, sunt componente mecanice concepute în mod unic pentru a găzdui alinierea unghiulară și mișcările oscilante sau rotative între părțile conectate. Spre deosebire de rulmenții cu bilă sau role standard, acestea prezintă o suprafață de contact glisantă în formă sferică (inelul interior) care se articulează într -un inel exterior sferic potrivit. Acest design permite mișcarea în mai multe direcții simultan.
Rulment simplu sferic

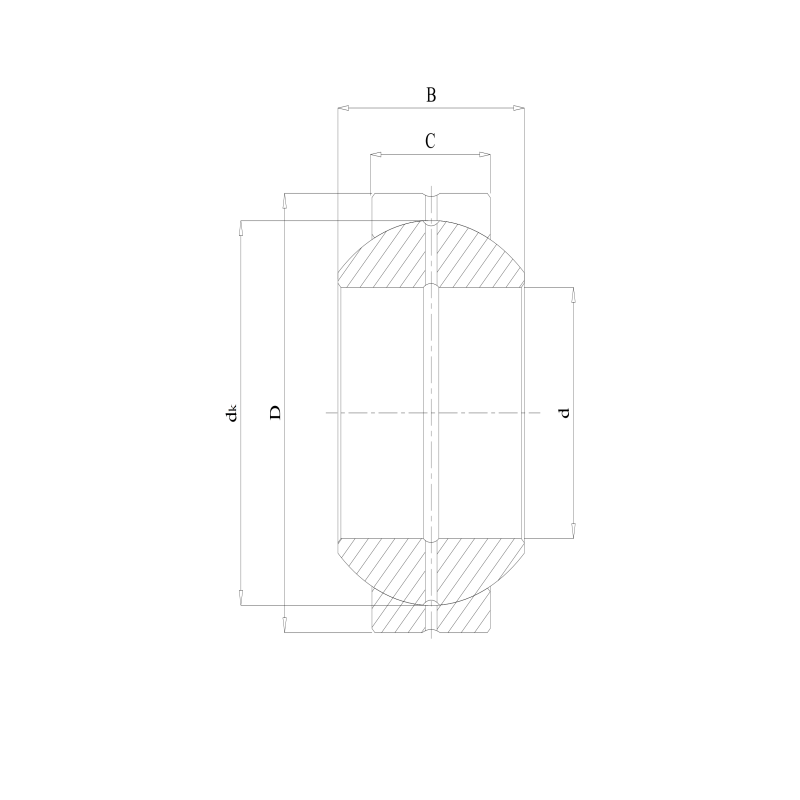

| ISO | GEG280ES | |
| Diametrul de alegere | d | 280 mm |
| Diametrul exterior | D | 430 mm |
| Lăţime | B | 210 mm |
| Lățimea inelului exterior | C | 120 mm |
| Evaluare de bază de încărcare dinamică de bază | Dyn.C | 2280 kN |
| Evaluare de încărcare statică de bază | Stat.co | 11460 kN |
| Diametrul cursei inel interior | dk | 375 mm |
| Rulment în masă | 96,6 kg | |
Structura
Rulmenții noștri sferici constau din două componente primare:
- Inel interior:Inelul interior prezintă un diametru sferic convex, care acționează ca suprafață glisantă.
- Inelul exterior:Inelul exterior are o aleză sferică concavă potrivită. În funcție de tip, inelul exterior poate fi simplu (pentru apăsarea în carcase), prezintă o flanșă (pentru locația radială) sau include o gambă integrală (tipul rodului). Suprafețele de contact glisante sunt de obicei proiectate cu garnituri speciale de frecare scăzută sau tratamente de suprafață pentru a minimiza uzura și a îmbunătăți performanța.
Caracteristici cheie
- Auto-aliniere:Se adaptează o aliniere semnificativă statică și dinamică (deviere a arborelui, erori de montare).
- Capacitate mare de încărcare:Proiectat pentru a rezista la sarcini radiale ridicate, sarcini axiale sau sarcini combinate în diferite direcții.
- Absorbția șocului:Capabil să amortizeze sarcini de impact și vibrații.
- Opțiuni de întreținere reduse:Multe tipuri prezintă modele robuste, fără etanșare sau materiale rezistente la coroziune pentru funcționarea fără întreținere sau intervale de serviciu extinse în condiții dure.
- Mișcare lină:Suprafețele glisante cu frecare scăzută asigură o articulare precisă.
- Proiectare compactă:Savarea spațiului în comparație cu mai multe rulmenți care obțin o articulare similară.
Industrii de aplicații primare
Rulmenții sferici sunt indispensabili în medii de inginerie solicitante, în special în:
- Automobile și transport:Sisteme de suspendare, legături de direcție, tracțiuni de antrenare.
- Utilaje industriale:Cilindri hidraulici, echipamente de manipulare a materialelor, utilaje de ambalare, utilaje agricole.
- Echipamente pentru construcții și inginerie:Îmbrăcăminte de boom excavator, legături de macara, încărcătoare.
- Agricultură:Tractoare, recoltoare, pluguri.
- Minerit:Rulmenți robusti pentru exerciții, transportoare, concasoare sub sarcini extreme și contaminare.
- Energia eoliană:Sisteme de pas și de yaw care necesită fiabilitate în diferite încărcături și condiții meteorologice.
Aplicații tipice în utilaje și medii
Aceste rulmenți sunt esențiali în puncte de articulare critică, cum ar fi:
- Puncte pivot:Linkage Arms, ansambluri de pârghie.
- Cilindru hidraulic/pneumatic:Ochii de tijă și clavise.
- Sisteme de control:Actuatoare, legături care necesită o mișcare precisă.
- Îmbrăcăminte de suspensie:Articulații articulate în vehicule și echipamente.
- Medii dure:Medii cu praf, murdărie, umiditate, temperaturi ridicate/scăzute și expunere la substanțe chimice sau apă de mare (folosind variante rezistente la coroziune).
Rulmenții noștri sferici, proiectați de precizie, oferă soluții de articulare fiabile pentru cele mai dificile provocări industriale din lume.
