Categorie
3208
Rulmenții cu bilă de contact cu un rând dublu este un tip specializat de rulment, caracterizat prin faptul că are Două rânduri de bile de oțel Aranjate între cursele interioare și exterioare, cu cursele de curse compensați unul față de celălalt de -a lungul axei rulmentului. Acest design face ca linia de contact dintre bile și curse să formeze un unghi (unghi de contact) cu planul radial al rulmentului. Existența acestui unghi de contact este esențială pentru a permite acestor rulmenți Suportați simultan sarcinile radiale și axiale. În comparație cu rulmenții cu bilă de contact cu un singur rând, designul cu două rânduri oferă o capacitate semnificativ mai mare de încărcare (în special sarcini axiale) și rigiditate.

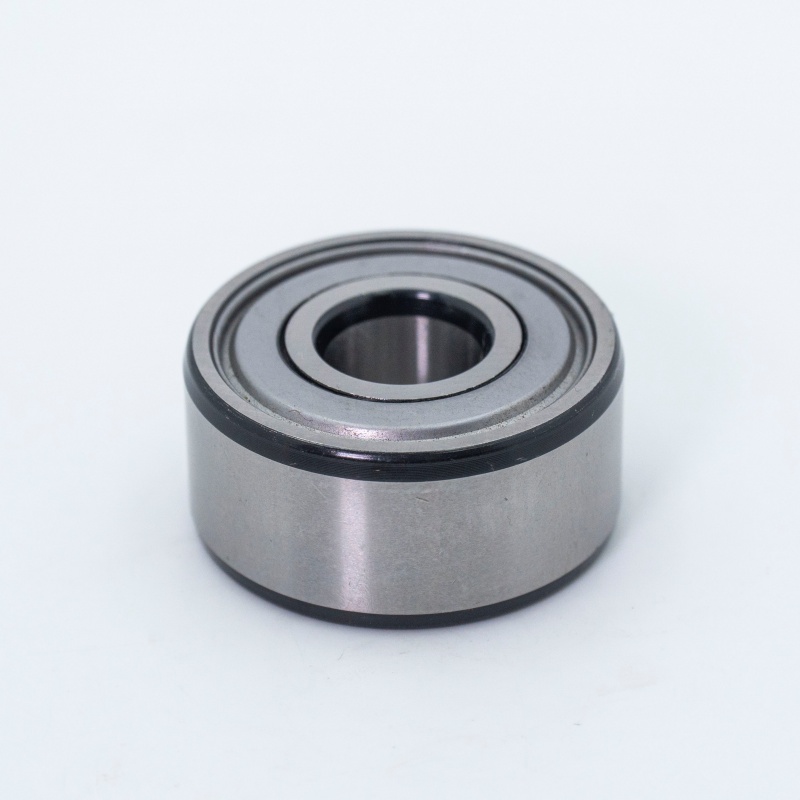

Rulment cu bilă de contact cu un rând dublu rând
| ISO | 3208 | |
| GOST | 3056208 | |
| Diametrul de alegere | d | 40 mm |
| Diametrul exterior | D | 80 mm |
| Lăţime | B | 30,2 mm |
| Evaluare de bază de încărcare dinamică de bază | C | 26.94 kn |
| Evaluare de încărcare statică de bază | C0 | 20.1 kN |
| Viteză de referință | 3400 r/min | |
| Limitarea vitezei | 4500 r/min | |
| Rulment în masă | 0,59 kg | |
Caracteristicile rulmenților cu bile de contact cu un rând dublu rând
- Capacitate mare de încărcare:Cele două rânduri de bile cresc substanțial capacitatea de sarcină radială și axială (în special bidirecțională) a rulmentului.
- Rigiditate ridicată:Structura cu două rânduri oferă o rigiditate și stabilitate superioară în momente de răsturnare sau sarcini combinate, oferind o rezistență mai mare la deformare.
- Suport de sarcină axială bi-direcțională:Acesta este cel mai proeminent avantaj al rulmenților cu bilă de contact cu un rând dublu. Un singur rulment poate susține sarcinile axiale din ambele direcții (de exemplu, stânga și dreapta) menținând în același timp o precizie și rigiditate ridicată. Nu este nevoie să asociați rulmenții cu un singur rând pentru a obține suport bidirecțional.
- Precizie de rulare ridicată:Fabricat la standarde de înaltă precizie, asigurând performanțe de rotație lină și precisă.
- Compactitate:În ciuda faptului că are două rânduri de bile, designul lor este, în general, mai compact decât utilizarea unei combinații de două rulme cu un singur rând din spate sau față în față, economisind spațiu de montare.
- Instalare simplificată:Ca unitate integrală, instalarea este mai simplă decât rulmenții cu un singur rând pereche și asigură o clearance prestabilită sau o condiție de preîncărcare.
- Reglarea preîncărcării:Multe rulmenți standard de contact unghiular cu rom dublu sunt furnizate cu o preîncărcare optimizată (lumină sau mediu) pentru cel mai bun echilibru de rigiditate, precizie de rulare și durată de viață a serviciilor.
Clasificarea rulmenților cu bile de contact cu un rând dublu rând
- Rulmenții cu bile de contact cu un rând dublu sunt clasificate în principal pe baza unghiului de contact și a caracteristicilor de design:
- Prin unghiul de contact:
- Unghiul de contact 15 °:Accentul pe capacitatea de mare viteză; Potrivit pentru sarcini axiale moderate, dar cerințe de mare viteză.
- Unghiul de contact de 25 ° (cel mai frecvent):Oferă o combinație echilibrată de capacitate de sarcină radială/axială, rigiditate și viteză; Cel mai utilizat tip.
- Unghiul de contact 30 °/40 °:Se concentrează pe o capacitate ridicată de sarcină axială și rigiditate; Potrivit pentru sarcini predominant axiale la viteze relativ mai mici.
- Prin proiectare structurală:
- Tip standard:Inel exterior solid și inel interior separabil (adesea cu flanșe sau coaste). Cel mai frecvent design (de exemplu, seria 3300, 3200).
- Tip sigilat/protejat:Echipat cu garnituri de cauciuc de contact (RS/2RS) sau scuturi fără contact (ZZ/2Z) pentru medii care necesită protecție împotriva prafului, umidității sau retenției de lubrifiant.
- Inel exterior flancat:Inelul exterior are o flanșă pentru o poziționare axială ușoară și o instalare simplificată.
- Foraj conic:Inelul interior are o aleză conică pentru reglarea de gardă/preîncărcare prin deplasare axială.
- Sarcina ridicată/proiecte speciale:Cum ar fi inelele interioare sau exterioare duble-split (de exemplu, aproximativ 3200 de modele de serie), optimizate pentru distribuția tensiunii de contact pentru a îmbunătăți în continuare capacitatea de încărcare axială.
- Seria de mărime:Clasificat în conformitate cu standardele seria de dimensiuni ISO (de exemplu, 32, seria 33), indicând raporturi diferite de lățime la diametru.
- Prin unghiul de contact:
Aplicații ale rulmenților cu bile de contact cu un rând dublu rând
Utilizând rigiditatea lor ridicată, precizia și capacitatea de a gestiona tracțiunea bidirecțională, rulmenții cu bile unghiulare cu două rânduri de contact sunt utilizate pe scară largă în aplicațiile care necesită suport pentru sarcini combinate (în special forțele axiale bidirecționale și momentele de răsturnare) și cerând o precizie de rotație ridicată. Exemple includ:
- Fusuri de mașini -unelte:Rulmenții pentru fusuri în strunguri, mașini de frezare, mașini de măcinare etc., unde sunt una dintre cele mai răspândite aplicații.
- Cutii de viteze:Suport pentru arbori de ieșire în reductoarele de viteze planetare și cutii de viteze industriale (care necesită adesea suport axial de tracțiune și de înclinare a momentului).
- Pompe industriale:Suport arbore în pompe centrifuge, pompe cu șurub, etc., manipularea sarcinilor axiale radiale și bidirecționale.
- Construcții/utilaje agricole:Arbori de antrenare, inele de tracțiune.
- Mașini de imprimare:Rulmenții de cilindri, care necesită o precizie ridicată și o funcționare lină.
- Utilaje din plastic și cauciuc:Suportul înșurubați în extrudere, rulouri de rulare în Calenders/Mixere.
- Fani/suflante:Suport rotor la fani de mare viteză.
- Automotivă:Aplicații limitate de înaltă performanță (de exemplu, rulmenți de eliberare a ambreiajului de înaltă calitate), dar mai puțin frecvente decât rulmenții cu un singur rând sau cu patru puncte de contact din cauza constrângerilor de spațiu.
- Articulații robot.
Nota: Oferim o gamă largă de rulmenți cu bile de contact cu un rând dublu. Vă rugăm să ne contactați pentru a selecta rulmentul optim pentru cerințele dvs. specifice de aplicație (mărimea sarcinii și direcția, viteza, cerințele de precizie, spațiul de montare, condițiile de mediu etc.).
