Categoria
K4X7X10
Os rolamentos de rolos de agulha utilizam rolos cilíndricos com uma proporção de comprimento / diâmetro superior a 4: 1. Essa geometria “semelhante a agulha” permite uma excepcional capacidade de carga radial em seções transversais extremamente compactas, fornecendo eficiência espacial superior em comparação com os rolamentos de esferas de dimensões equivalentes.
Rolamentos de rolos de agulha
| ISO | K4X7X10 | |
| Anel interno do diâmetro da pista | Fw | 4 mm |
| Diâmetro externo | Ew | 7 mm |
| Largura | Bc | 10 mm |
| Classificação básica de carga dinâmica | C | 1,12 kN |
| Classificação de carga estática básica | C0 | 0,88 kN |
| Velocidade limitadora | 20600 r/min | |
| Rolamento de massa | 0,0007 kg | |
Aparelhamento estrutural
Os principais componentes incluem:
- Anel externo: Normalmente com a pista (tipos de cagless omita o anel externo)
- Rolos de agulha: Rolos de precisão transmissores de transmissão por contato de linha
- Jaula: Rolos de espaçamento de material de latão/aço/polímero (tipos de cagless excluem a gaiola)
- Anel interno: Componente opcional (por exemplo, tipo Na com anel interno, do tipo RNA sem)
Sistema de Classificação
- Por design: Complemento completo (alta carga), enjaulado (capaz de alta velocidade)
- Por função: Rolamentos radiais, impulsos e combinados
- Tipos especiais: Flanged (posicionamento axial), alinhamento (compensação de desalinhamento)
Vantagens técnicas
| Recurso | Benefício de engenharia |
| Seção Ultra-Slim | Economiza 60% de espaço radial |
| Alta densidade de carga | 300% de maior capacidade vs. bolas |
| Resistência ao choque | O contato da linha distribui o estresse |
| Precisão da rotação | ± 0,03 mm para sistemas de precisão |
| Nota: A limitação de velocidade varia de acordo com o material da gaiola |
Aplicações do setor
- Automotivo: Transmissões (por exemplo, JTEKT NK17/20), bielas de conexão
- Robótica: Articulações articuladas (tipo de complemento completo prevalente)
- Aeroespacial: Rolamentos de suporte do rotor APU
- Médico: Rota de pórtico do scanner CT (versões seguras de ressonância magnética)
- Construção: Unidades da bomba hidráulica (Timken Tor 47)
Adaptação ambiental
| Doença | Solução recomendada |
| Alta temperatura | Rolos revestidos com cerâmica + gaiolas especiais |
| Mídia corrosiva | Aço inoxidável completo (sufixo SS) |
| Áreas contaminadas | Vedadores de contato com libras duplas (2Rs) |
| Velocidade ultra alta | Gaiolas de polímero + lubrificação a óleo-ar |
Contate-nos
Produtos relacionados
51108
Os rolamentos de esfera de empuxo estão rolando rolamentos projetados para lidar com cargas axiais exclusivamente. Seu design possui uma arruela de eixo (anel apertado), arruela de carcaça (anel solto) e um conjunto de gaiolas com pistas ranhuradas, permitindo uma transmissão de força axial eficiente com atrito mínimo. Não é adequado para cargas radiais.
UCT202-9
Os rolamentos da série UC referem-se a unidades padronizadas de rolamentos de esferas de travesseiros amplamente usadas com mangas adaptadoras. Na sua essência, há um rolamento de esfera de ranhura profunda com um diâmetro externo esférico (SPB) projetado para se encaixar no furo esférico correspondente de um alojamento de ferro fundido. Aderindo às dimensões métricas, esta série é…
UCPH209
Os rolamentos da série UC referem-se a unidades padronizadas de rolamentos de esferas de travesseiros amplamente usadas com mangas adaptadoras. Na sua essência, há um rolamento de esfera de ranhura profunda com um diâmetro externo esférico (SPB) projetado para se encaixar no furo esférico correspondente de um alojamento de ferro fundido. Aderindo às dimensões métricas, esta série é…
1318 k
Os rolamentos de esferas de alinhamento se destacam por sua capacidade única de compensar automaticamente o desalinhamento angular entre o eixo e o alojamento. Esse desalinhamento pode resultar da deflexão do eixo, erros de montagem ou liquidação da fundação. Ao contrário dos rolamentos padrão, os tipos de auto-alinhamento oferecem maior flexibilidade operacional, reduzindo as concentrações de estresse que levam a uma falha prematura em…
7026 c
Os rolamentos de esferas de contato angular (ACBBs) são unidades de rolamento com engenharia de precisão projetadas exclusivamente para lidar com cargas radiais e axiais combinadas, simultaneamente. Ao contrário dos rolamentos padrão de esferas de ranhura profunda, eles incorporam ângulos de contato (normalmente entre 15 ° a 40 °), permitindo que eles apoiem forças axiais substanciais em uma direção, geralmente ao lado de forças radiais moderadas. Esse…
62213 2rs

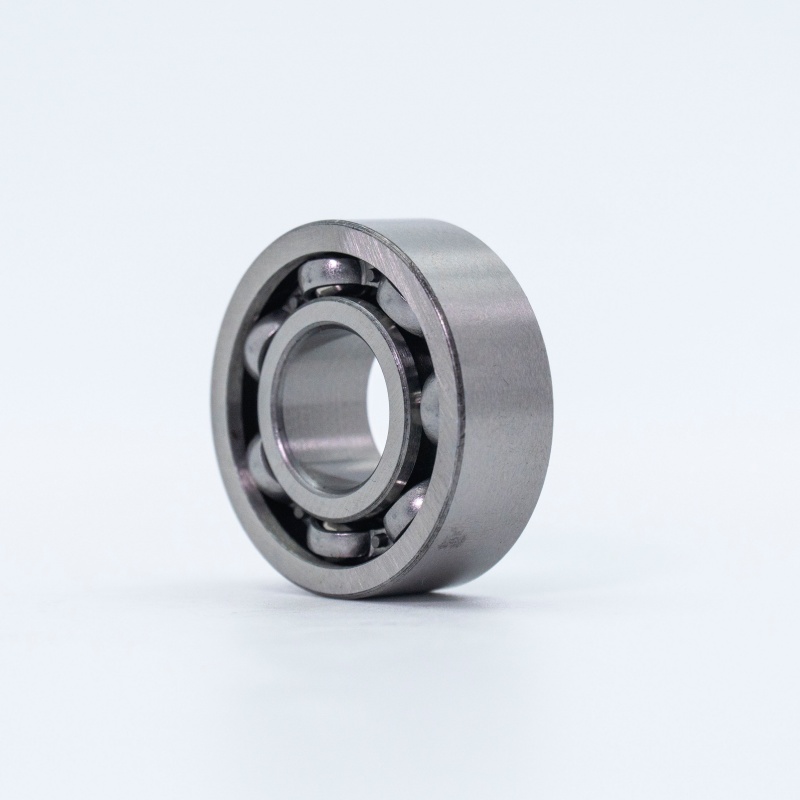

Um rolamento de esfera de ranhura profunda é um dos tipos mais utilizados de rolamentos de rolamento. Consiste em um anel interno, anel externo, bolas de aço e uma gaiola (ou componentes de vedação). As pistas de profundidade nos anéis interna e externa permitem suportar cargas radiais e limitadas…
-
-
-
