Categoria
1309
Rolamentos de esferas de alinhamento se destacam por sua capacidade única de compensar automaticamente desalinhamento angular entre o eixo e o alojamento. Esse desalinhamento pode resultar da deflexão do eixo, erros de montagem ou liquidação da fundação. Ao contrário dos rolamentos padrão, os tipos de auto-alinhamento oferecem maior flexibilidade operacional, reduzindo as concentrações de tensão que levam a falhas prematuras em aplicações exigentes.

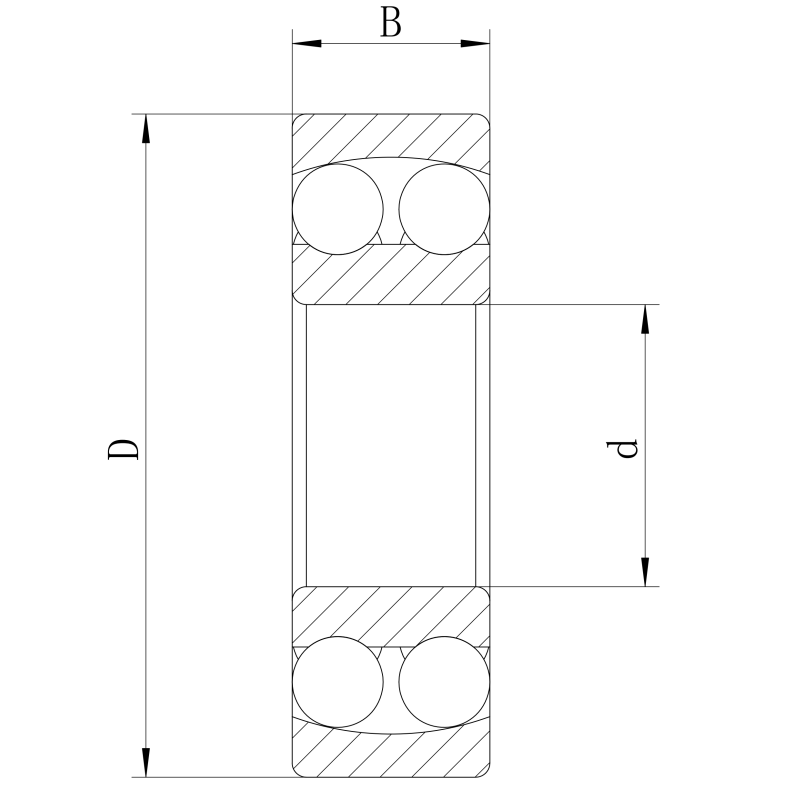

Rolamento de esfera auto-alinhada
| ISO | 1309 | |
| GOST | 1309 | |
| Diâmetro do furo | d | 45 mm |
| Diâmetro externo | D | 100 mm |
| Largura | B | 25 mm |
| Classificação básica de carga dinâmica | C | 22,8 KN |
| Classificação de carga estática básica | C0 | 7,7 kN |
| Rolamento de massa | 0,955 kg | |
Estrutura
- Esses rolamentos apresentam um design distinto de caminho duplo:
- Duas fileiras de bolas:Guiado dentro de um pista esférica usinado no anel externo. Essa superfície esférica é a chave para a capacidade de auto-alinhamento.
- Anel interno:Contém duas pistas de abastecimento profundo para acomodar as bolas.
- Jaula:Normalmente feito de aço prensado ou polímero reforçado, ele se separa e posiciona efetivamente as bolas para rotação suave sob condições de alinhamento variadas. Essa construção permite que o anel interno, as bolas e a gaiola girem em relação ao anel externo esférico, permitindo a correção de alinhamento.
Principais características e vantagens
- Auto-alinhamento automático:Pode tolerar o desalinhamento angular normalmente 5 a 3 graus (Dependendo do tamanho/design), reduzindo significativamente o estresse nos componentes do rolamento e estruturas adjacentes.
- Fricção e desgaste reduzidos:Compensar o desalinhamento reduz o atrito e a distribuição desigual de carga, levando a temperaturas operacionais mais baixas e vida útil mais longa.
- Desempenho de alta velocidade:Capaz de lidar com altas velocidades de rotação devido ao seu design de rolamentos de esferas e geometria interna otimizada.
- Robustez:Projetado para suportar condições desafiadoras como moderado Cargas de vibração e choque.
- Intercambiabilidade:Muitas vezes, intercambiável dimensionalmente, com rolamentos de esferas de ranhura profunda padrão, simplificando atualizações onde o desalinhamento é um problema.
Aplicações típicas: indústrias e ambientes
Os rolamentos de esfera autoes são vitais onde quer que a deflexão do eixo, a montagem de imprecisões ou a sedimentação estrutural possa ocorrer:
- Manuseio de materiais:Sistemas transportadores, elevadores de balde, transportadores de parafuso (lidando com poeira, detritos, cargas variadas).
- Máquinas de Agricultura e Agricultura:Tratores, combina, colheitadeiras (expostas a sujeira, umidade, vibração e choque).
- Ventilação e manuseio de ar:Fãs, sopradores, sistemas HVAC (operando em velocidade média a alta).
- Eixo de transmissão industrial:Especialmente em configurações com suportes de rolamentos múltiplos propensos a desalinhamento.
- Fora de H-Highway & Construction:Equipamento móvel trabalhando em terrenos irregulares.
- Indústrias de processo:Mixers, agitadores.
- Máquinas têxteis:Seções que requerem tolerância para a deflexão do eixo.
Eles se destacam em ambientes que apresentam poeira moderada, umidade, vibração e temperaturas variadas. Sua capacidade de ajuste automaticamente os torna indispensáveis quando o alinhamento preciso do eixo não pode ser garantido ou mudanças durante a operação. Nosso rolamento de esferas de auto-alinhamento [Yueheng] é fabricado com padrões exigentes, garantindo desempenho superior, durabilidade prolongada e tempo de inatividade de manutenção reduzida para sua máquina crítica.
