GEG15ES 2RS
Kuliste łożyska równiny, znane również jako łożyska stawowe, są elementami mechanicznymi, które są wyjątkowo zaprojektowane w celu pomieszczeń niewspółosiowości kątowej i oscylacji lub obrotowych ruchów między połączonymi częściami. W przeciwieństwie do standardowych łożysk kulowych lub wałkowych, mają one sferycznie ukształtowaną przesuwną powierzchnię kontaktową (pierścień wewnętrzny), który wyraża się w pasującym sferycznym pierścieniu zewnętrznym. Ta konstrukcja pozwala jednocześnie ruchowi w wielu kierunkach.
Sferskie łożysko równe

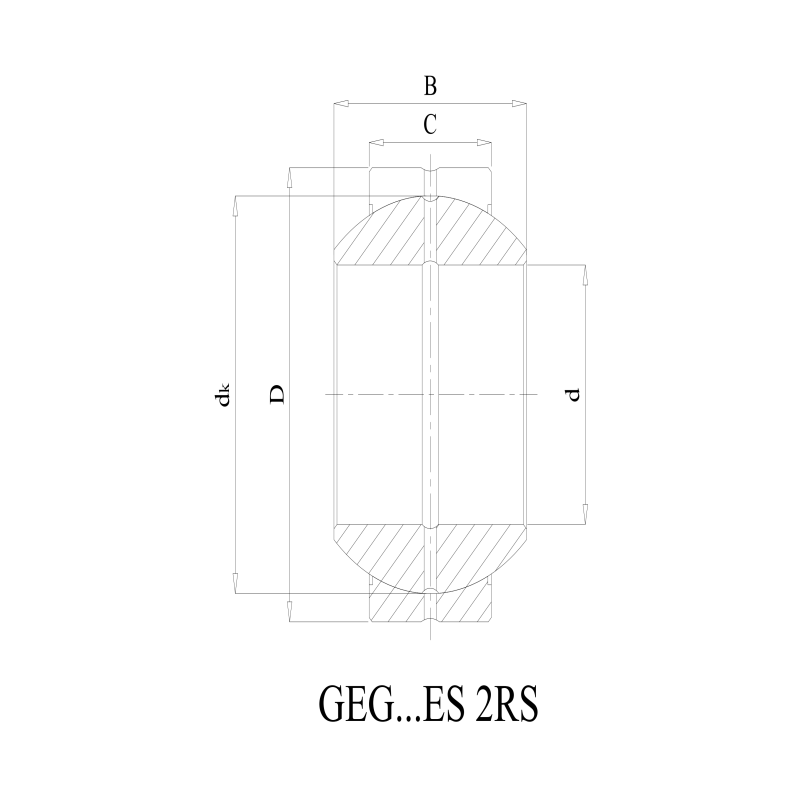

| ISO | GEG15ES 2RS | |
| Średnica otworu | d | 15 mm |
| Średnica zewnętrzna | D | 30 mm |
| Szerokość | B | 16 mm |
| Szerokość pierścień zewnętrzny | C | 10 mm |
| Podstawowa dynamiczna ocena obciążenia | Dyn.c | 12,6 kN |
| Podstawowa statyczna ocena obciążenia | Stat.co | 63,6 kN |
| Wewnętrzny pierścień średnicy wyścigu | dk | 25 mm |
| Łożysko masowe | 0,049 kg | |
Struktura
Nasze sferyczne łożyska równiny składają się z dwóch pierwotnych elementów:
- Pierścień wewnętrzny:Pierścień wewnętrzny ma wypukłą kulistą średnicę zewnętrzną działającą jako przesuwana powierzchnia.
- Zewnętrzny pierścień:Zewnętrzny pierścień ma pasujący wklęsły otwór sferyczny. W zależności od typu pierścień zewnętrzny może być prosty (do nacisku w obudowy), ma kołnierz (dla lokalizacji promieniowej) lub zawierać zintegrowaną trzask (typ końca pręta). Przesuwne powierzchnie kontaktu są zwykle zaprojektowane ze specjalnymi podszewkami o niskim friction lub zabiegami powierzchniowymi, aby zminimalizować zużycie i poprawić wydajność.
Kluczowe cechy
- Samodoskonalenie:Obejmuje znaczące statyczne i dynamiczne niewspółosiowość (ugięcie wału, błędy montażowe).
- Wysoka pojemność:Zaprojektowany w celu wytrzymania wysokich obciążeń promieniowych, obciążeń osiowych lub łącznych obciążeń w różnych kierunkach.
- Absorpcja wstrząsu:Zdolne do tłumienia obciążeń uderzenia i wibracji.
- Opcje niskiej konserwacji:Wiele typów ma solidne, bezszczelne projekty lub oporne na korozję materiały do pracy bez utrzymania lub rozszerzone odstępy usług w trudnych warunkach.
- Gładki ruch:Przesuwane powierzchnie o niskiej zawartości frykcji zapewniają precyzyjną artykulację.
- Kompaktowy projekt:Uszczędzanie przestrzeni w porównaniu z wieloma łożyskami osiągającymi podobną artykulację.
Główne branże zastosowań
Sferyczne równe łożyska są niezbędne w wymagających środowiskach inżynierskich, szczególnie w:
- Automotive & Transport:Systemy zawieszenia, powiązania kierownicze, układy napędowe.
- Maszyny przemysłowe:Cylindry hydrauliczne, sprzęt do obsługi materiałów, maszyny do pakowania, maszyny rolnicze.
- Sprzęt budowlany i inżynierski:Połączenia boomu koparki, powiązania z dźwigiem, ładowarki.
- Rolnictwo:Ciągniki, kombajny, pługi.
- Górnictwo:Solidne łożyska do ćwiczeń, przenośników, kruszenia pod ekstremalnymi obciążeniami i zanieczyszczeniem.
- Energia wiatru:Systemy skoku i yaw wymagające niezawodności w różnych obciążeniach i warunkach pogodowych.
Typowe zastosowania w maszynach i środowiskach
Te łożyska są niezbędne w krytycznych punktach artykulacji, takich jak:
- Punkty obrotowe:Ramiona łączące, zespoły dźwigni.
- Cylinder hydrauliczny/pneumatyczny:Oczy i klevises prętów.
- Systemy sterowania:Siłowniki, powiązania wymagające precyzyjnego ruchu.
- Złącza zawieszenia:Stawowe stawy w pojazdach i sprzęcie.
- Surowe środowiska:Środowiska z kurzem, brudu, wilgocią, wysokimi/niskimi temperaturami oraz narażeniem na chemikalia lub wodę morską (z wykorzystaniem wariantów odpornych na korozję).
Nasze precyzyjne sferyczne łożyska równiny oferują niezawodne rozwiązania artykulacyjne dla najtrudniejszych wyzwań przemysłowych na świecie.
