Kategoria
3201
Łożyska kątowe kątowe podwójnego rzędu to wyspecjalizowany rodzaj łożyska toczenia charakteryzującego się posiadaniem Dwa rzędy stalowych piłek zorganizowane między wewnętrznymi i zewnętrznymi wyścigami, z bieżniami przesunięcie w stosunku do siebie wzdłuż osi łożyska. Ten projekt powoduje, że linia kontaktowa między piłkami i bieżni tworzy kąt (kąt kontaktu) z płaszczyzną promieniową łożyska. Istnienie tego kąta kontaktu jest kluczem do umożliwienia tych łożysk jednocześnie obsługują obciążenia promieniowe i osiowe. W porównaniu z łożyskami kątowymi z pojedynczym rzędem, konstrukcja podwójnego rzędu oferuje znacznie wyższą pojemność przenoszenia obciążenia (zwłaszcza obciążenia osiowe) i sztywność.
Łożysko kontaktowe kątowe podwójnego rzędu
| ISO | 3201 | |
| Gost | 3056201 | |
| Średnica otworu | d | 12 mm |
| Średnica zewnętrzna | D | 32 mm |
| Szerokość | B | 15,9 mm |
| Podstawowa dynamiczna ocena obciążenia | C | 6,06 kN |
| Podstawowa statyczna ocena obciążenia | C0 | 3,36 kN |
| Prędkość odniesienia | 9000 r/min | |
| Ograniczanie prędkości | 12000 r/min | |
| Łożysko masowe | 0,058 kg | |
Charakterystyka łożysk kontaktu z podwójnym rzędem kątowym
- Wysoka pojemność:Dwa rzędy piłek znacznie zwiększają zarówno obciążenie promieniowe, jak i osiowe (szczególnie dwukierunkowe osiowe).
- Wysoka sztywność:Struktura podwójnego rzędu zapewnia doskonałą sztywność i stabilność w momentach obalenia lub łączne obciążenia, oferując większą odporność na deformację.
- Wsparcie dwukierunkowego obciążenia osiowego:Jest to najważniejsza zaleta łożysk kontaktu z podwójnym rzędem kątowym. Pojedyncze łożysko może obsługiwać obciążenia osiowe od Oba kierunki (np. Lewy i prawy) przy jednoczesnym zachowaniu wysokiej dokładności i sztywności. Nie ma potrzeby sparowania łożysk jednokierunkowych, aby uzyskać wsparcie dwukierunkowe.
- Dokładność wysokiej biegu:Wyprodukowane zgodnie z wysokimi precyzyjnymi standardami, zapewniającymi płynną i precyzyjną wydajność obrotową.
- Ścisłość:Pomimo dwóch rzędów piłek, ich konstrukcja jest na ogół bardziej kompaktowa niż użycie kombinacji dwóch sparowanych łożysk z jednym rzędem z jednym rzędem, oszczędzając przestrzeń montażową.
- Uproszczona instalacja:Jako jednostka zintegrowana instalacja jest prostsza niż sparowane łożyska pojedynczego rzędu i zapewnia z góry określony warunek prześwitu lub wstępnego obciążenia.
- Regulacja obciążenia wstępnego:Wiele standardowych łożysk kontaktowych z podwójnym rzędem jest dostarczanych z zoptymalizowanym obciążeniem wstępnym (światłem lub medium) dla najlepszej równowagi sztywności, dokładności i żywotności serwisowej.
Klasyfikacja łożyska kontaktowego kątowego podwójnego rzędu
- Łożyska kontaktowe z podwójnym rzędem kątowe są klasyfikowane przede wszystkim na podstawie ich kąta kontaktu i funkcji projektowania:
- Przez kąt kontaktu:
- 15 ° Kąt kontaktu:Nacisk na zdolności szybkich; Nadaje się do umiarkowanych obciążeń osiowych, ale wymagań szybkich.
- 25 ° kąt kontaktu (najczęstszy):Oferuje zrównoważoną kombinację pojemności promieniowej/osiowej, sztywności i prędkości; Najczęściej używany typ.
- 30 °/40 ° Kąt kontaktu:Koncentruje się na wysokiej pojemności obciążenia i sztywności osiowej; Nadaje się głównie do obciążeń osiowych przy stosunkowo niższych prędkościach.
- Według konstrukcji:
- Typ standardowy:Solidny pierścień zewnętrzny i rozdzielony pierścień wewnętrzny (często z kołnierzami lub żeberkami). Najczęstszy projekt (np. 3300, 3200 serii).
- Zapieczętowany/ekranowany typ:Wyposażony w uszczelki gumowe kontaktowe (RS/2RS) lub osłony bezkontaktowe (ZZ/2Z) dla środowisk wymagających ochrony przed pyłem, wilgocią lub retencją smarowania.
- Zewnętrzny pierścień z kołnierza:Zewnętrzny pierścień ma kołnierz dla łatwego pozycjonowania osiowego i uproszczonej instalacji.
- Zwężający się otwór:Pierścień wewnętrzny ma zwężający się otwór do regulacji prześwitu/obciążenia wstępnego przez przesunięcie osiowe.
- Wysokie obciążenie/projekty specjalne:Takie jak podwójne pierścienie wewnętrzne lub zewnętrzne (np. Około 3200 serii), zoptymalizowane pod kątem rozkładu naprężeń kontaktowych w celu dalszego zwiększenia pojemności obciążenia osiowego.
- Według serii rozmiarów:Sklasyfikowane zgodnie ze standardami serii ISO Dimension (np. 32, 33 serii), wskazując różną stosunek szerokości do średnicy.
- Przez kąt kontaktu:
Zastosowania łożysk kontaktu z podwójnym rzędem kątowym
Wykorzystując ich wysoką sztywność, precyzję i zdolność do obsługi ciągu dwukierunkowego, łożyska kontaktowego kątowego podwójnego rzędu są szeroko stosowane w zastosowaniach wymagających wsparcia dla łącznych obciążeń (szczególnie dwukierunkowe siły osiowe i momenty obalenia) i wymagające wysokiej dokładności obrotu. Przykłady obejmują:
- Spindles narzędzi maszynowych:Łożyska do wrzecion w tokarniach, mieleniach, maszynach do szlifowania itp., Gdzie są jednym z najbardziej rozpowszechnionych zastosowań.
- Skrzynia biegów:Obsługa wałów wyjściowych w planetarnych redukcjach biegów i przekładniach przemysłowych (często wymagających wsparcia nacisków osiowych i momentu przechylenia).
- Pompy przemysłowe:Wsparcie wału w pompach odśrodkowych, pompach śrubowych itp., Obchodzenie promieniowe i dwukierunkowe obciążenia osiowe.
- Maszyna budowlana/rolnicza:Wałki napędowe, obfite pierścienie.
- Maszyna do drukowania:Łożyska cylindra, wymagające wysokiej precyzji i płynnego działania.
- Maszyny plastikowe i gumowe:Wsparcie śrubowe w wytłaczarkach, łożyska przechyłu w kalendarzach/mikserach.
- Fani/dmuchawy:Obsługa wirnika u szybkich wentylatorów.
- Automobilowy:Ograniczone zastosowania o wysokiej wydajności (np. Wysokiej klasy łożyska uwalniania sprzęgła), ale rzadziej łożyska pojedynczego rzędu lub czterech punktów z powodu ograniczeń przestrzeni.
- Złącze robotów.
Notatka: Oferujemy szeroką gamę łożysk kontaktu z podwójnym rzędem. Skontaktuj się z nami, aby wybrać optymalne łożysko dla określonych wymagań dotyczących aplikacji (wielkość obciążenia i kierunek, prędkość, wymagania dotyczące dokładności, przestrzeń montażowa, warunki środowiskowe itp.).
Skontaktuj się z nami
Powiązane produkty
3206 ZZ
Łożyska kontaktowe kątowe podwójnego rzędu są wyspecjalizowanym rodzajem łożyska toczenia charakteryzującego się dwoma rzędami stalowych piłek rozmieszczonych między wewnętrznymi i zewnętrznymi rustami rustwetkami, z przesunięciem wyścigów w stosunku do siebie wzdłuż osi łożyska. Ten projekt powoduje linię kontaktową między piłkami i bieżni…
NU240
Cylindryczne łożyska wałka to łożyska toczące się specjalnie zaprojektowane w celu pomieszczenia wysokich obciążeń promieniowych. Ich kluczowymi elementami toczącego się są cylindrycznymi rolkami, które tworzą kontakt liniowy z bieżniami. Ten projekt sprawia, że są one wyjątkowo skuteczne w radzeniu sobie z czystymi siłami promieniowymi, służąc jako elementy krytyczne w szerokiej gamie zastosowań przemysłowych. W porównaniu…
688 2rs
Łożysko kulkowe głębokiego groove jest jednym z najczęściej używanych rodzajów łożysk toczących się. Składa się z wewnętrznego pierścienia, pierścienia zewnętrznego, stalowych kul i klatki (lub komponentów uszczelniających). Głębokie groove races na wewnętrznych i zewnętrznych pierścieniach pozwalają wytrzymać obciążenia promieniowe i ograniczone…

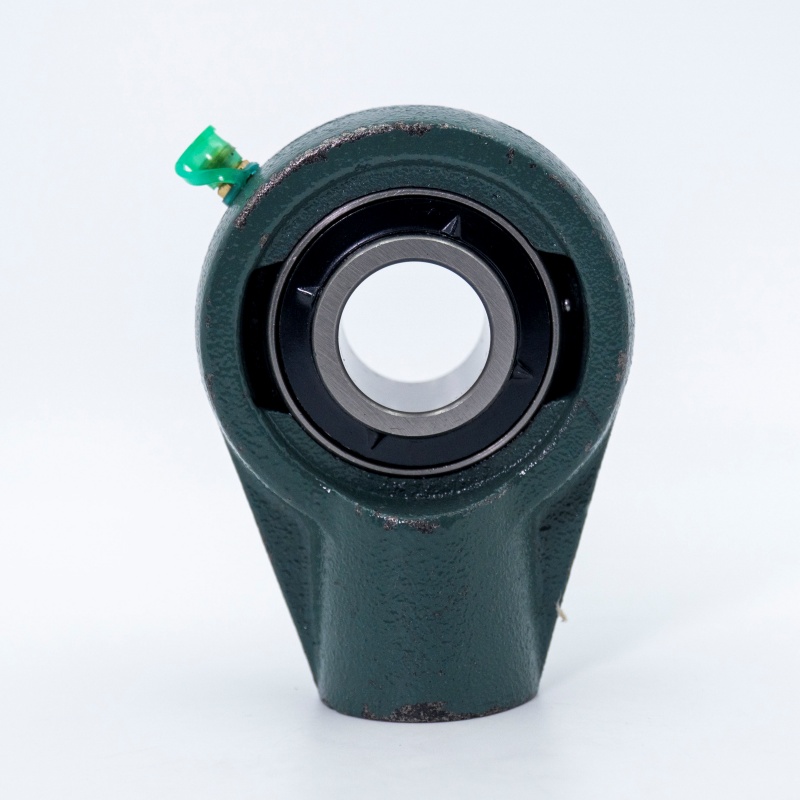

Ucha215-46
