Kategoria
1219 K.
Samozwańcze łożyska kulkowe wyróżniają się ich wyjątkową zdolnością do automatycznego kompensowania niewspółosiowość kątowa między wałem a obudową. Ta niewspółosiowość może wynikać z ugięcia wału, błędów montażowych lub ugody fundamentu. W przeciwieństwie do standardowych łożyska, typy samodawności oferują większą elastyczność operacyjną, zmniejszając stężenie stresu, które prowadzą do przedwczesnej awarii wymagających zastosowań.
Samozwańczy łożysko kulkowe

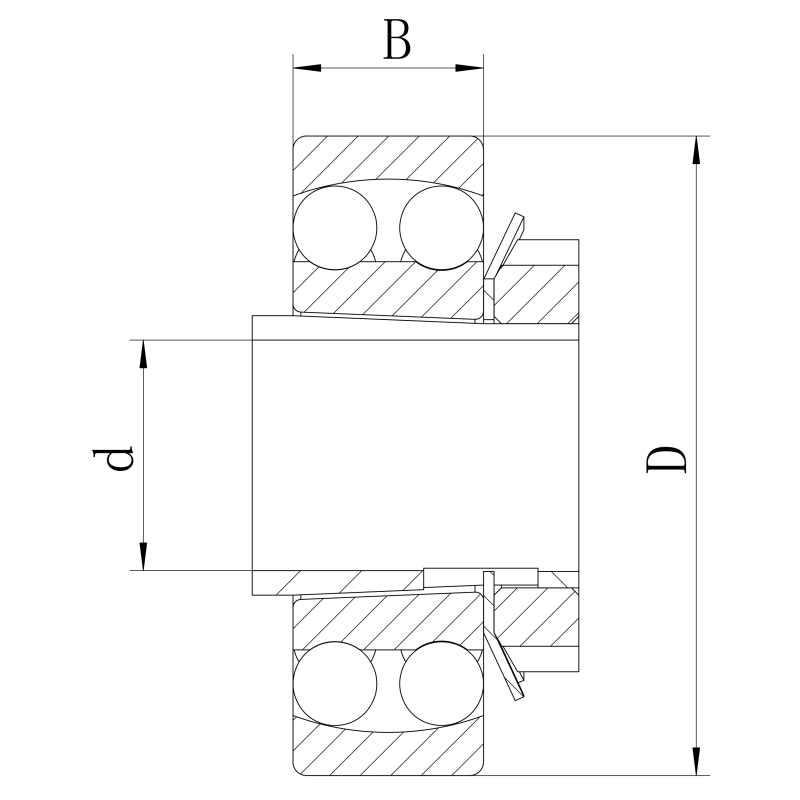

| ISO | 1219K | |
| Gost | 111219 | |
| Rękaw nr. | H219 | |
| Średnica otworu | d | 95 mm |
| Średnica zewnętrzna | D | 170 mm |
| Szerokość | B | 32 mm |
| Podstawowa dynamiczna ocena obciążenia | C | 38,1 kN |
| Podstawowa statyczna ocena obciążenia | C0 | 16.2 kN |
| Łożysko masowe | 3,1 kg | |
Struktura
- Te łożyska mają charakterystyczny projekt z podwójną ścieżką:
- Dwa rzędy piłek:Kierowany w ramach Sferyczny Raceway obrabiane w pierścieniu zewnętrznym. Ta sferyczna powierzchnia jest kluczem do zdolności samowystarczalności.
- Pierścień wewnętrzny:Zawiera dwa wyścigi z głębinami, aby pomieścić piłki.
- Klatka szybowa:Zazwyczaj wykonany ze stali stalowej lub wzmocnionego polimeru, skutecznie oddziela i pozycjonuje kulki do gładkiego obrotu w różnych warunkach wyrównania. Ta konstrukcja umożliwia wewnętrzny pierścień, kulki i klatkę obracanie się w stosunku do sferycznego pierścienia zewnętrznego, umożliwiając korekcję wyrównania.
Kluczowe cechy i zalety
- Automatyczne samokontrole:Może tolerować niewspółosiowość kątową zazwyczaj do 5 do 3 stopni (W zależności od wielkości/konstrukcji), znacznie zmniejszając naprężenie na elementy łożyska i sąsiednie struktury.
- Zmniejszone tarcia i zużycie:Rekompensata za niewspółosiowość obniża tarcie i nierównomierny rozkład obciążenia, co prowadzi do niższych temperatur roboczych i dłuższej żywotności usług.
- Wydajność szybkiej:Zdolność do obsługi wysokich prędkości obrotowych ze względu na projekt łożyska kulowego i zoptymalizowaną geometrię wewnętrzną.
- Krzepkość:Zaprojektowany, aby wytrzymać trudne warunki, takie jak umiarkowane Wibracje i obciążenia wstrząsów.
- Zachowalność:Często wymienne wymiary ze standardowymi łożyskami kulki głębokiego rowka, upraszczając ulepszenia, w których problemem jest niewspółosiowość.
Typowe zastosowania: branże i środowiska
Samozwańcze łożyska kulowe są niezbędne wszędzie tam, gdzie może wystąpić ugięcie wału, montażu imienności lub osiedlenie się strukturalne:
- Obsługa materiałów:Systemy przenośników, windy wiadra, przenośniki śrubowe (dotyczące pyłu, zanieczyszczeń, różnorodnych obciążeń).
- Rolnictwo i maszyny rolnicze:Ciągniki, kombajny, kombajny (narażone na brud, wilgoć, wibracje i wstrząs).
- Wentylacja i obsługa powietrza:Wentylatory, dmuchawy, systemy HVAC (działające z średnimi do dużej prędkości).
- Przemysłowe wału napędowe:Zwłaszcza w konfiguracjach z wieloma łożyskami wspiera podatną na niewspółosiowość.
- Off-Highway & Construction:Sprzęt mobilny pracujący na nierównym terenie.
- Branże procesowe:Miksery, agitatory.
- Maszyna tekstylna:Sekcje wymagające tolerancji ugięcia wału.
Eksperują w środowiskach, które przedstawiają umiarkowany kurz, wilgoć, wibracje i różne temperatury. Ich zdolność do automatycznie dostosuj czyni je niezbędnymi, gdy precyzyjne wyrównanie wału nie można zagwarantować lub przesuwa się podczas pracy. Nasze łożyska kulkowe [łożysko Yueheng] są produkowane zgodnie z wymagającymi standardami, zapewniającymi doskonała wydajność, rozszerzona trwałość i skrócony przestoje konserwacji dla Twojej krytycznej maszyny.
