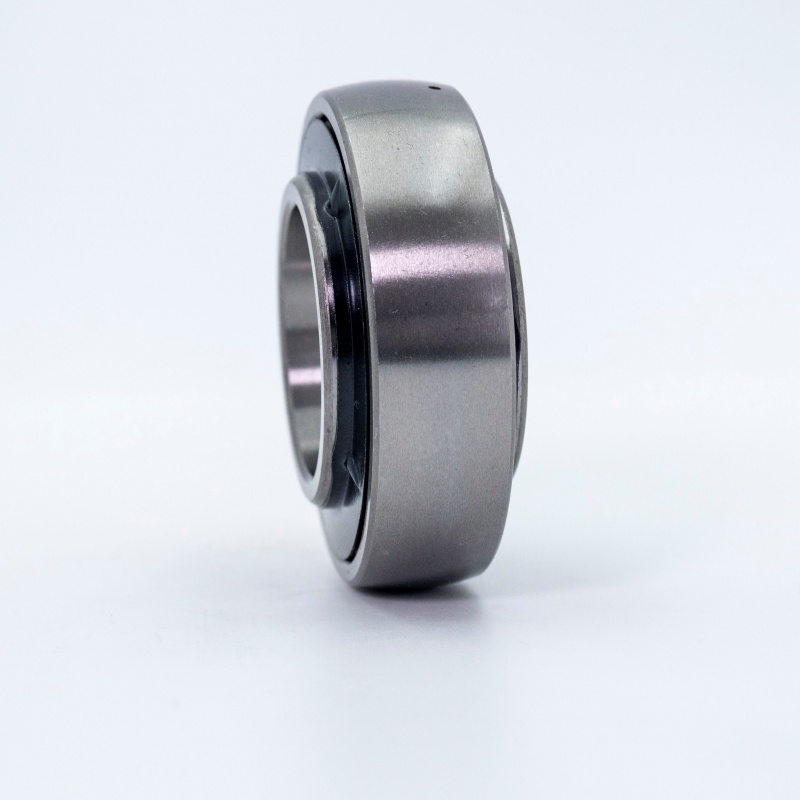

UK217-H2317
UC-serielager refererer til standardiserte, mye brukte puteblokk kulebærende enheter med adapterhylser. I kjernen deres er en dyp groove kulelager med en sfærisk ytre diameter (SPB) Designet for å passe inn i den matchende sfæriske boringen av et støpejernshus. Overholdelse av metriske dimensjoner, Denne serien er spesielt konstruert for industrielle applikasjoner som krever høy belastningskapasitet, enkel installasjon og pålitelig ytelse.
UC -serielager

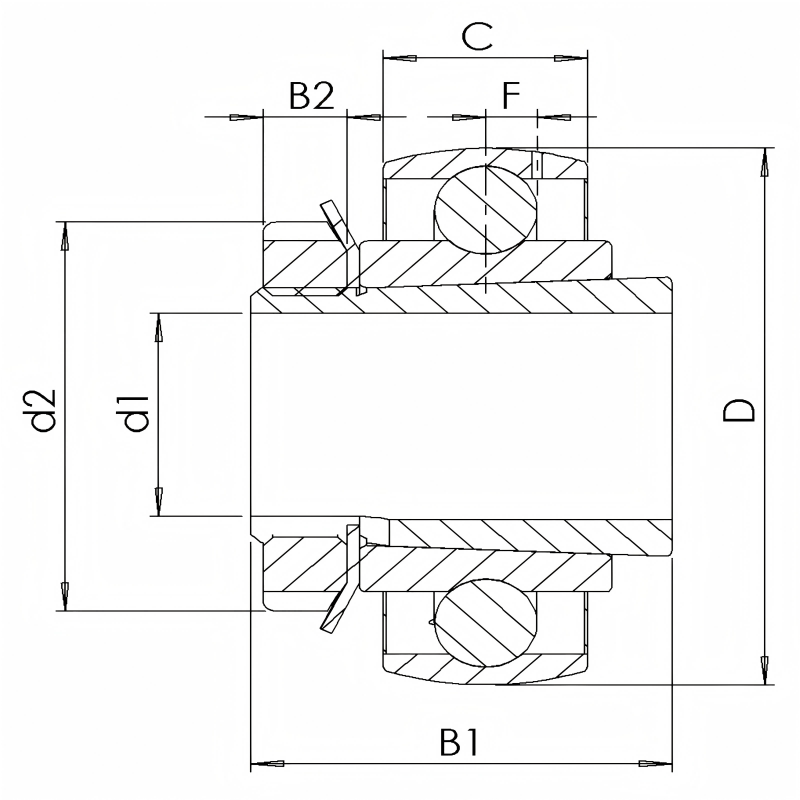

| ISO | UK217 | |
| Ermet nr. | H2317 | |
| Bar diameter | d | 85 mm |
| Utenfor diameter | D | 150 mm |
| Generell bærebredde | B | 46 mm |
| Bredde på indre ring | B1 | 82 mm |
| Skaftdiameter | D1 | 75 mm |
| Bredde på ytre ring | C | 34 mm |
| Ytre diameter. Låse. krage / mutter av adapterhylse | D2 | 110 mm |
| Avstandssenter for eller til midten av smøresone | F | 10,2 mm |
| Grunnleggende dynamisk belastningsvurdering | C | 50 kn |
| Grunnleggende statisk belastningsvurdering | C0 | 38 kn |
| Masselager | 3,7 kg | |
Struktur av UC -serielager
En typisk UC -lagringsenhet omfatter følgende nøkkelkomponenter:
- Puteblokkhus:Vanligvis laget av grått støpejern eller duktilt jern (f.eks. UC-P-suffiks), med monteringshull (plummerblokkbunn, med bolthull eller tappede hull), og gir robust støtte og stabilitet.
- Ytre sfærisk dyp spor kulelager:Lageret har en indre ring designet for å passe på en standard sylindrisk aksel (f.eks. Toleranse H7). Den ytre ringen har en sfærisk ytre overflate som setter seg i husets sfæriske boring.
- Tetningsarrangement:Utstyrt med tetninger på begge sider (vanligvis gummi som NBR eller FKM) for å effektivt forhindre inntrenging av forurensninger, skitt og fuktighet mens du beholder innvendig smøremiddel.
- Låseenhet:Primært bruker en Adapterhylse (eksentrisk eller tilbaketrekningstype) kombinert med en låsemutter og vaskemaskin. Denne unike mekanismen gjør at lageret kan festes godt til skaftet ved hjelp av friksjon, og forenklet monterings- og demonteringsprosesser i stor grad. (Merk: Noen UC -varianter bruker en avsmalnende bore -indre ring med en avsmalnet adapterhylse).
Sentrale egenskaper ved UC -serielager
- Selvjusterende evne:Den sfæriske passformen mellom den ytre ringen og boligboringen lar lageret imøtekomme liten skaft -feiljustering (typisk opp til ± 3 °), kompensere for installasjonsfeil eller avbøyning av aksler.
- Enkel installasjon og vedlikehold:Den forhåndsmonterte enhetsdesignen, kombinert med adapterhylse-låsesystemet, muliggjør ekstremt rask og verktøyfri Montering/demontering på sylindriske sjakter, og minimerer driftsstans og vedlikeholdskostnader.
- Overlegen tetning:Standard seler gir utmerket beskyttelse mot tøffe miljøer, og forlenger levetiden.
- Robust lastekapasitet:Det robuste støpejernshuset og den dype rille ballbærende konstruksjonen gir bra Radial belastningskapasitet og moderat aksial belastningskapasitet.
- Bred kompatibilitet og utskiftbarhet:Produsert til ISO -metriske standarder (IS), og sikrer enkel utskifting og innkjøp av reservedeler globalt.
Applikasjoner av UC -serielager
Takket være deres holdbarhet, brukervennlighet og pålitelig ytelse, finnes UC -lagre i et stort utvalg av bransjer og applikasjoner:
- Landbruksmaskiner (traktorer, høstere, planters)
- Transportutstyr (beltetransportører, rulletransportører)
- Ventilasjon og HVAC -systemer (vifter)
- Materiell håndtering av maskiner
- Anleggsutstyr
- Mat- og drikkebehandlingslinjer
- Tekstilmaskiner
- Generelle industrielle stasjoner (motorer, girkasser, remskiver)
Å velge UC -serielager betyr å velge Pålitelighet, kostnadseffektivitet og driftseffektivitet.
