Kategori
Gez82es 2rs
Sfæriske vanlige lagre, også kjent som skjøtelager, er mekaniske komponenter som er unikt designet for å imøtekomme vinkelmisjustering og svingende eller rotere bevegelser mellom tilkoblede deler. I motsetning til standard kule- eller rullelager, har de en sfærisk formet glidende kontaktflate (indre ring) som artikulerer i en matchende sfærisk ytre ring. Denne designen gir mulighet for bevegelse i flere retninger samtidig.
Sfærisk vanlig peiling

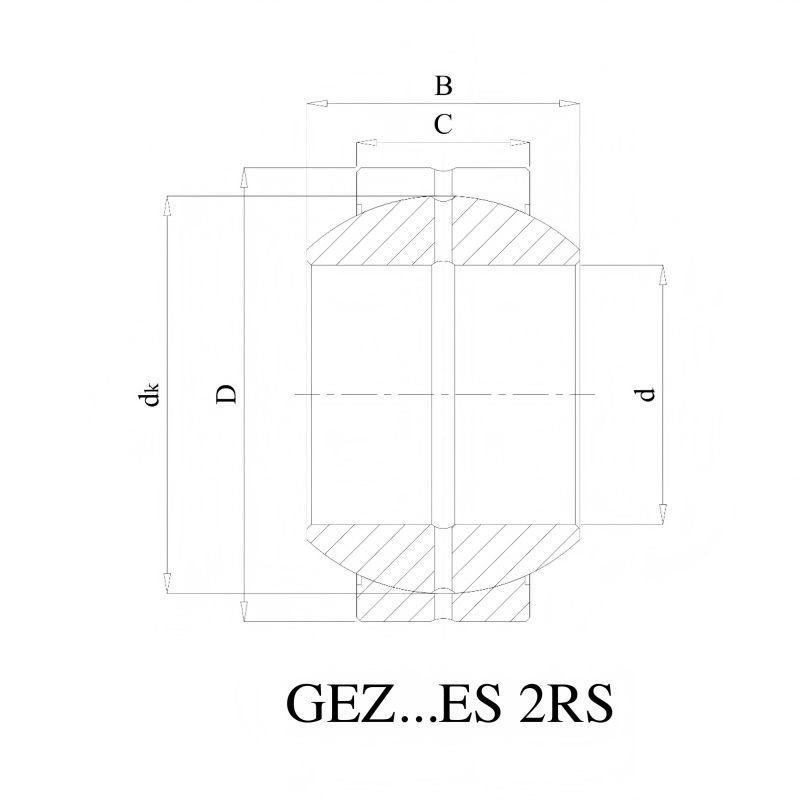

| ISO | Gez82es 2rs | |
| Bar diameter | d | 3,25 tommer |
| Utenfor diameter | D | 5.125 tommer |
| Bredde | B | 2.844 tommer |
| Bredde ytre ring | C | 2,437 tommer |
| Grunnleggende dynamisk belastningsvurdering | Dyn.c | 585 kn |
| Grunnleggende statisk belastningsvurdering | Stat.co | 1760 kn |
| Raceway Diameter Inner Ring | dk | 4.685 tommer |
| Chamfer Dimension bar | R1s | 0,04 tommer |
| Chamfer dimensjon ytre ring | R2S | 0,04 tommer |
| Masselager | 3,8 kg | |
Struktur
Våre sfæriske vanlige lagre består av to primære komponenter:
- Indre ring:Den indre ringen har en konveks sfærisk ytre diameter som fungerer som den glideoverflaten.
- Ytre ring:Den ytre ringen har en matchende konkav sfærisk boring. Avhengig av typen, kan den ytre ringen være enkel (for å trykke inn i hus), ha en flens (for radial beliggenhet), eller inkludere en integrert skaft (stangendetype). Skyvekontaktoverflater er vanligvis konstruert med spesielle lavfriksjonsforinger eller overflatebehandlinger for å minimere slitasje og forbedre ytelsen.
Sentrale egenskaper
- Selvjusterende:Innhenting av betydelig statisk og dynamisk feiljustering (avbøyning av aksler, monteringsfeil).
- Høy belastningskapasitet:Konstruert for å motstå høye radiale belastninger, aksiale belastninger eller kombinert belastning i forskjellige retninger.
- Stokkabsorpsjon:I stand til å dempe påvirkningsbelastninger og vibrasjoner.
- Lavvedlikeholdsalternativer:Mange typer har robuste, tetningsløse design eller korrosjonsbestandige materialer for vedlikeholdsfri drift eller utvidede serviceintervaller under tøffe forhold.
- Jevn bevegelse:Lavfriksjon glideflater sikrer presis artikulasjon.
- Kompakt design:Rombesparende sammenlignet med flere lagre som oppnår lignende artikulasjon.
Primær applikasjonsindustri
Sfæriske vanlige lagre er uunnværlige i krevende ingeniørmiljøer, spesielt i:
- Automotive & Transportation:Suspensjonssystemer, styringskoblinger, drivlinjer.
- Industrielle maskiner:Hydrauliske sylindere, materialhåndteringsutstyr, emballasjemaskiner, landbruksmaskiner.
- Bygg og ingeniørutstyr:Gravemaskinboomfuger, kranforbindelser, lastere.
- Jordbruk:Traktorer, høststere, ploger.
- Gruvedrift:Robuste lagre for øvelser, transportører, knusere under ekstrem belastning og forurensning.
- Vindenergi:Pitch- og yaw -systemer som krever pålitelighet under varierende belastninger og værforhold.
Typiske applikasjoner i maskiner og miljøer
Disse lagrene er viktige i kritiske artikulerende punkter som:
- Svingpoeng:Koblingsarmer, spakesamlinger.
- Hydraulisk/pneumatisk sylinder:Stangøyne og cleviser.
- Kontrollsystemer:Aktuatorer, koblinger som krever presis bevegelse.
- Suspensjonsfuger:Artikulerte skjøter i kjøretøy og utstyr.
- Tøffe miljøer:Miljøer med støv, skitt, fuktighet, høye/lave temperaturer og eksponering for kjemikalier eller sjøvann (ved bruk av korrosjonsresistente varianter).
Våre presisjons-konstruerte sfæriske vanlige lagre tilbyr pålitelige artikulasjonsløsninger for verdens tøffeste industrielle utfordringer.
