Vinkelkontaktkulelager (ACBB) er presisjons-konstruerte lagerenheter som er unikt designet for å håndtere Kombinert radiell og aksial belastning, samtidig. I motsetning til standard dype sporkulelager, inneholder de kontaktvinkler (typisk mellom 15 ° til 40 °), slik at de kan støtte betydelige aksiale krefter i en retning, ofte ved siden av moderate radiale krefter. Denne spesifikke designen gjør dem uunnværlige for applikasjoner som krever høy rotasjonsnøyaktighet og stivhet under komplekse belastningsforhold.

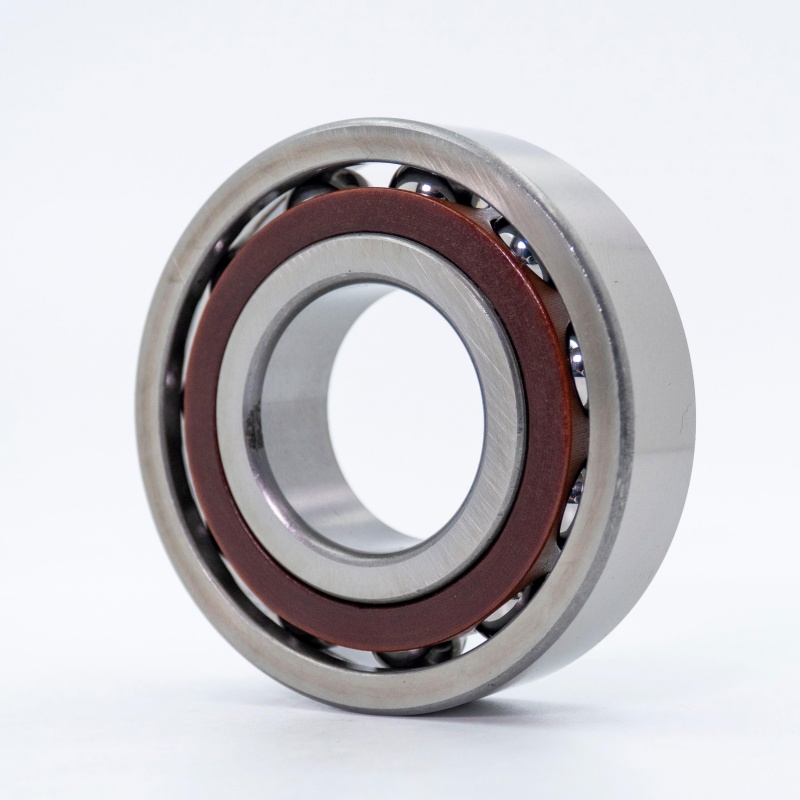

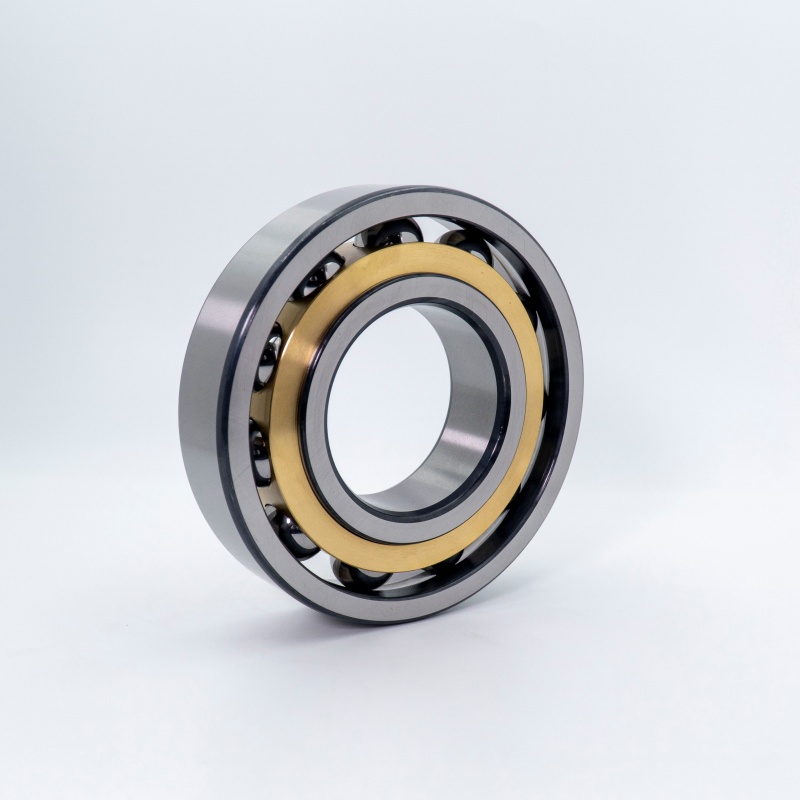

Vinkelkontakt kulelager

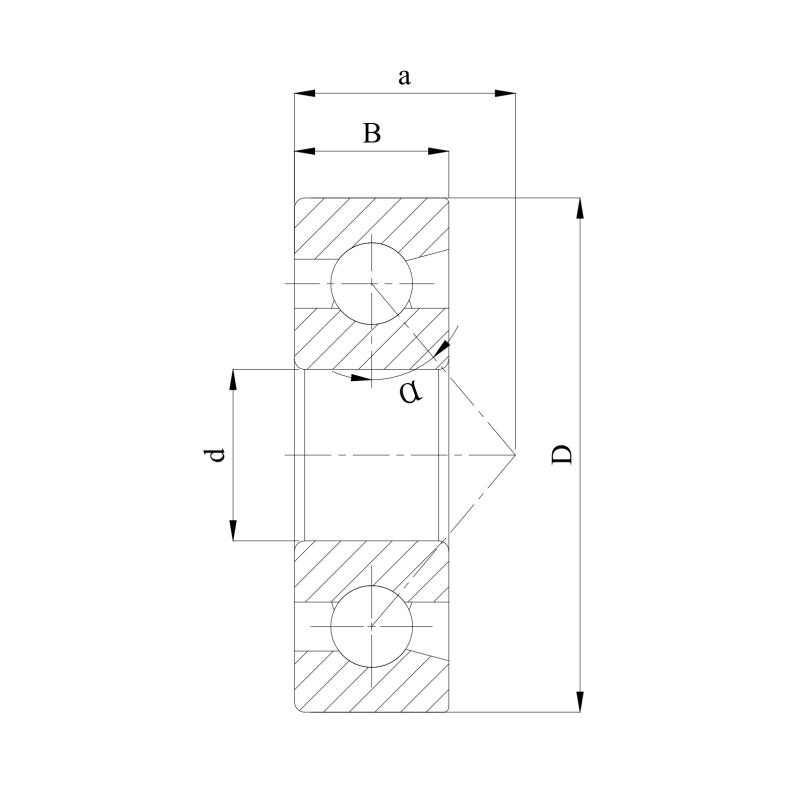

| ISO | 7319 f | |
| Gost | 66319 | |
| Bar diameter | d | 95 mm |
| Utenfor diameter | D | 200 mm |
| Bredde | B | 45 mm |
| Grunnleggende dynamisk belastningsvurdering | C | 66,6 kn |
| Grunnleggende statisk belastningsvurdering | C0 | 56,4 kn |
| Referansehastighet | 2600 r/min | |
| Begrensende hastighet | 2000 r/min | |
| Masselager | 6,67 kg | |
Struktur og design
- Kjernekomponentene i en vinkelkontaktballbæring inkluderer:
- Indre og ytre ringer:Har forskjellige løpsbaner med spesifikt tilbøyelige skuldre. Kontaktvinkelen dannes mellom linjen som forbinder kontaktpunktene mellom ballen og løpsbanene og et plan vinkelrett på lageraksen.
- Presisjonsballer:Stålkuler av høy kvalitet overfører belastningen mellom ringene.
- Bur:Sikkert mellomrom ballene for å forhindre kontakt og friksjon, opprettholde optimal fettfordeling og lede ballene under drift. Bur kan være laget av presset stål, maskinert messing eller robuste polymerer (som PIEK).
- Sel/skjold (valgfritt):Beskytte mot forurensning og beholde smøring. Forseglede varianter er vanlige i krevende miljøer.
En-rad ACBB-er håndterer aksiale belastninger først og fremst i en retning. Duplex-sett (DB: back-to-back, DF: ansikt til ansikt, DT: tandem) opprettes ved å montere to eller flere enkeltlager sammen for å håndtere høyere belastninger og øyeblikk eller toveis aksiale krefter.
Sentrale egenskaper og ytelsesfordeler
- Høy aksial belastningskapasitet:Utmerker seg i applikasjoner dominert av skyvbelastninger.
- Høy hastighetsevne:Optimaliserte intern geometri og burdesign gir betydelig høyere rotasjonshastigheter sammenlignet med koniske rullelager under lignende aksiale belastninger.
- Høy stivhet og stivhet:Gir utmerket motstand mot avbøyning og deformasjon, spesielt under forhåndsinnlasting, noe som sikrer presis komponentposisjonering.
- Lav friksjon og løpende nøyaktighet:Karakterer med høy presisjon gir jevn drift med minimalt dreiemoment og vibrasjon.
- Lang levetid:Oppnådd gjennom høykvalitetsmaterialer (f.eks. Vakuumdegassert stål), avansert varmebehandling og presis produksjonskontroll.
- Montering av fleksibilitet:Dupleksingsalternativer muliggjør skreddersydde løsninger for spesifikke belastnings-, moment- og stivhetskrav.
Primære applikasjoner og bransjer
Vinkelkontaktkulelager er grunnleggende komponenter på tvers av forskjellige sektorer som krever hastighet, presisjon og kombinert belastningsstøtte:
- Maskinverktøyindustri:Spindler av CNC-maskineringssentre, kverner, dreiebenker (høyhastighets, presisjon).
- Bil:Hjulnav (spesielt i dupleksett), girkasser, turboladere, elektriske motorer, styringssystemer.
- Luftfart:Tilbehør til jetmotor, helikopteroverføringer, kontrollsystemer.
- Kraftoverføring:Girkasser, elektriske motorer, generatorer, pumper, kompressorer.
- Industrial Automation & Robotics:Robotfuger med høy presisjon, roterende tabeller, lineære bevegelsessystemer.
- Pumper og kompressorer:Impelleraksler, høyhastighetskompressor spindler.
- Materialhåndtering:Transportørsystemer som krever presisjon og hastighet.
- Landbruks- og konstruksjonsmaskiner:Girkasser, endelige kjører der hastighet og aksial belastning sameksisterer.
Søknadsmiljø
ACBB -er presterer usedvanlig bra i forskjellige krevende miljøer, inkludert:
- Høyhastighetsmaskiner:Konstruert for stabilitet og generering av lav varme ved forhøyede RPM -er.
- Presisjonsposisjonssystemer:Gir stivhet og nøyaktighet i maskinverktøy og automatisering.
- Bruksområder med betydelig aksiell skyvekraft:Håndtering av dominerende ensrettet skyvekrefter effektivt.
- Moderat til høye driftstemperaturer:Med passende fett- eller smøresystemer. Spesialiserte varianter finnes for ekstreme miljøer.
- Rent til moderat forurensede miljøer:Bruke effektive tetningsløsninger (kontaktforsegling, ikke-kontakt labyrint seler).
Konklusjon
Våre vinkelkontaktkulelager representerer høydepunktet for ytelse for krevende applikasjoner som krever samtidig håndtering av høye hastigheter, betydelig aksiell skyvekraft og radielle belastninger. De konstruert med presisjonsmaterialer, avanserte design og streng kvalitetskontroll, og leverer uovertruffen stivhet, rotasjonsnøyaktighet og forlenget levetid. Stol på våre ACBB -er for å forbedre produktiviteten, effektiviteten og påliteligheten til ditt kritiske maskiner på tvers av utallige bransjer.
