3200 2RS
Double Row Angular Contact Ball -lagre er en spesialisert type rullende peiling preget av å ha To rader med stålkuler ordnet mellom den indre og ytre ringløp, med løpsbanene offset i forhold til hverandre langs lageraksen. Denne designen får kontaktlinjen mellom ballene og løpsbanene til å danne en vinkel (kontaktvinkel) med lagerets radiale plan. Eksistensen av denne kontaktvinkelen er nøkkelen til å muliggjøre disse lagrene å støtter samtidig radielle og aksiale belastninger. Sammenlignet med enkeltrekkevinkelkontaktkulelager, tilbyr dobbeltrekkeutformingen betydelig høyere lastbærende kapasitet (spesielt aksiale belastninger) og stivhet.
Dobbel rad vinkelkontakt kulelager
| ISO | 3200 2RS | |
| Gost | 3056200 2RS | |
| Bar diameter | d | 10 mm |
| Utenfor diameter | D | 30 mm |
| Bredde | B | 14 mm |
| Grunnleggende dynamisk belastningsvurdering | C | 4.45 kn |
| Grunnleggende statisk belastningsvurdering | C0 | 2.58 kN |
| Referansehastighet | 9600 r/min | |
| Begrensende hastighet | 13200 r/min | |
| Masselager | 0,051 kg | |
Kjennetegn på dobbel rad vinkelkontakt kulelager
- Høy belastningskapasitet:De to radene med baller øker vesentlig både den radiale og aksiale (spesielt toveis aksiale) belastningskapasiteten til lageret.
- Høy stivhet:Den doble radstrukturen gir overlegen stivhet og stabilitet under velter øyeblikk eller kombinert belastning, og gir større motstand mot deformasjon.
- Bi-retningsaksial belastningsstøtte:Dette er den mest fremtredende fordelen med dobbeltrekkevinkelkontaktkulelager. En enkelt lager kan støtte aksiale belastninger fra begge retninger (f.eks. Venstre og høyre) mens du opprettholder høy nøyaktighet og stivhet. Det er ikke nødvendig å parre enkeltrekke lagre for å oppnå toveis støtte.
- Høy løpende nøyaktighet:Produsert til høye presisjonsstandarder, og sikrer jevn og presis rotasjonsytelse.
- Kompakthet:Til tross for at de har to rader med baller, er designen deres generelt mer kompakt enn å bruke en kombinasjon av to back-to-back eller ansikt til ansikt sammenkoblede enkeltrekkelager, og sparer monteringsplass.
- Forenklet installasjon:Som en integrert enhet er installasjonen enklere enn sammenkoblede enkeltrekkehus og sikrer en forhåndsbestemt klaring eller forhåndsbelastning.
- Forhåndsjustering:Mange standard doble rad -vinkelkontaktlagre leveres med en optimalisert forhåndsinnlasting (lys eller medium) for den beste balansen mellom stivhet, løpende nøyaktighet og levetid.
Klassifisering av dobbeltrekkevinkelkontakt kulelager
- Double Row Angular Contact Ball -lagre er først og fremst klassifisert basert på deres kontaktvinkel og designfunksjoner:
- Med kontaktvinkel:
- 15 ° Kontaktvinkel:Vektlegging av høyhastighetsevne; Passer for moderat aksiale belastninger, men høyhastighetskrav.
- 25 ° Kontaktvinkel (vanligst):Tilbyr en balansert kombinasjon av radiell/aksial belastningskapasitet, stivhet og hastighet; den mest brukte typen.
- 30 °/40 ° Kontaktvinkel:Fokuserer på høy aksial belastningskapasitet og stivhet; Passer for overveiende aksiale belastninger i relativt lavere hastigheter.
- Av strukturell design:
- Standardtype:Solid ytre ring og separerbare indre ring (er) (ofte med flenser eller ribbeina). Vanligste design (f.eks. 3300, 3200 serier).
- Forseglet/skjermet type:Utstyrt med kontaktgummiforsegling (RS/2RS) eller ikke-kontaktskjold (ZZ/2Z) for miljøer som krever beskyttelse mot støv, fuktighet eller smøremiddelretensjon.
- Flenset ytre ring:Ytre ring har en flens for enkel aksiell posisjonering og forenklet installasjon.
- Avsmalnende boring:Indre ring har en avsmalnet boring for justering av klarering/forhåndsinnlasting ved aksial forskyvning.
- Høy belastning/spesielle design:Slik som dobbelt-split indre eller ytre ringer (f.eks. Noen 3200-serie design), optimalisert for kontaktstressfordeling for å øke aksial lastekapasitet ytterligere.
- Etter størrelsesserie:Klassifisert i henhold til ISO Dimension Series -standarder (f.eks. 32, 33 serier), noe som indikerer forskjellige forhold mellom bredde og diameter.
- Med kontaktvinkel:
Bruksområder av dobbel rad vinkelkontakt kulelager
Ved å utnytte deres høye stivhet, presisjon og evne til å håndtere toveis skyvekraft, brukes dobbel rad med vinkelkontakt kulelager omfattende i bruksområder som krever støtte for kombinert belastning (spesielt toveis aksiale krefter og velter øyeblikk) og krevende høy rotasjonsnøyaktighet. Eksempler inkluderer:
- Maskinverktøyspindler:Lagre for spindler i dreiebenker, fresemaskiner, slipemaskiner, etc., hvor de er en av de mest utbredte applikasjonene.
- Girkasser:Støtte for utgangsaksler i planetariske reduksjonsreduksjoner og industrielle girkasser (som ofte krever aksial skyv og vippemomentstøtte).
- Industripumper:Akselstøtte i sentrifugalpumper, skruepumper osv., Håndtering av radielle og toveis aksiale belastninger.
- Konstruksjon/landbruksmaskiner:Kjør sjakter, slew ringer.
- Skriving av maskiner:Sylinderlagre, som krever høy presisjon og jevn drift.
- Plast- og gummimaskiner:Skruestøtte i ekstruderere, rullelager i kalender/miksere.
- Fans/blåsere:Rotorstøtte hos fans med høy hastighet.
- Automotive:Begrensede høyytelsesapplikasjoner (f.eks. High-end clutch frigjøringslager), men mindre vanlig enn en-rads eller fire-punktskontakt lagre på grunn av plassbegrensninger.
- Robotfuger.
Note: Vi tilbyr et bredt spekter av dobbeltrekkevinkelkontaktkulelager. Kontakt oss for å velge optimal lager for dine spesifikke applikasjonskrav (belastningsstørrelse og retning, hastighet, nøyaktighetskrav, monteringsplass, miljøforhold osv.).
Kontakt oss
Relaterte produkter

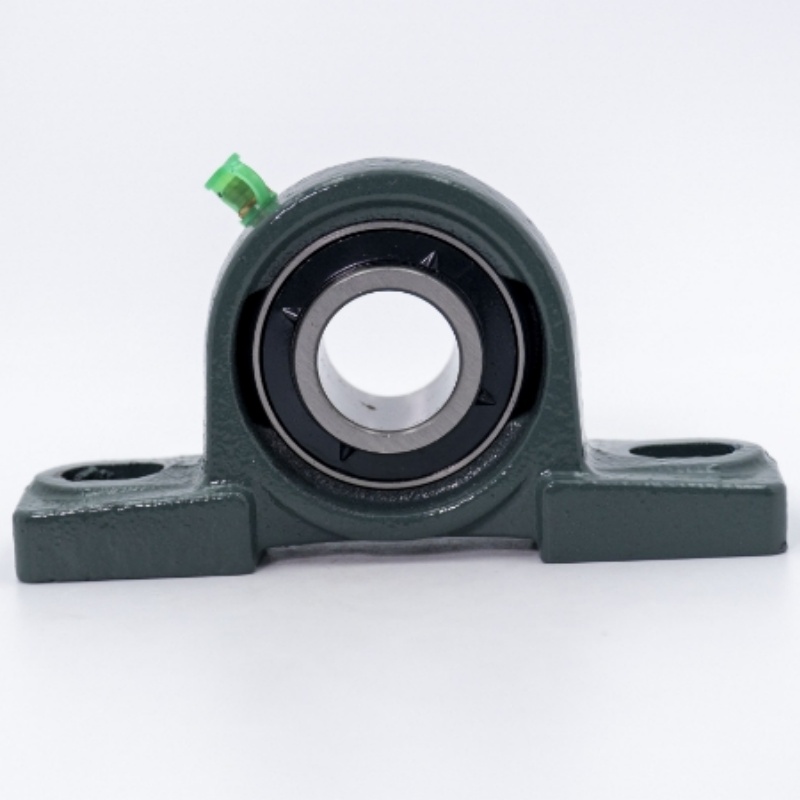

UCP311-35
