Selvjusterende kulelager skiller seg ut for deres unike evne til automatisk å kompensere for kantete feiljustering mellom skaftet og huset. Denne feiljusteringen kan stamme fra skaftavbøyning, monteringsfeil eller fundamentoppgjør. I motsetning til standardlagre, gir selvjusterende typer større driftsfleksibilitet, noe som reduserer stresskonsentrasjoner som fører til for tidlig svikt i krevende applikasjoner.

Send inn forespørsel

Selvjusterende kulelager

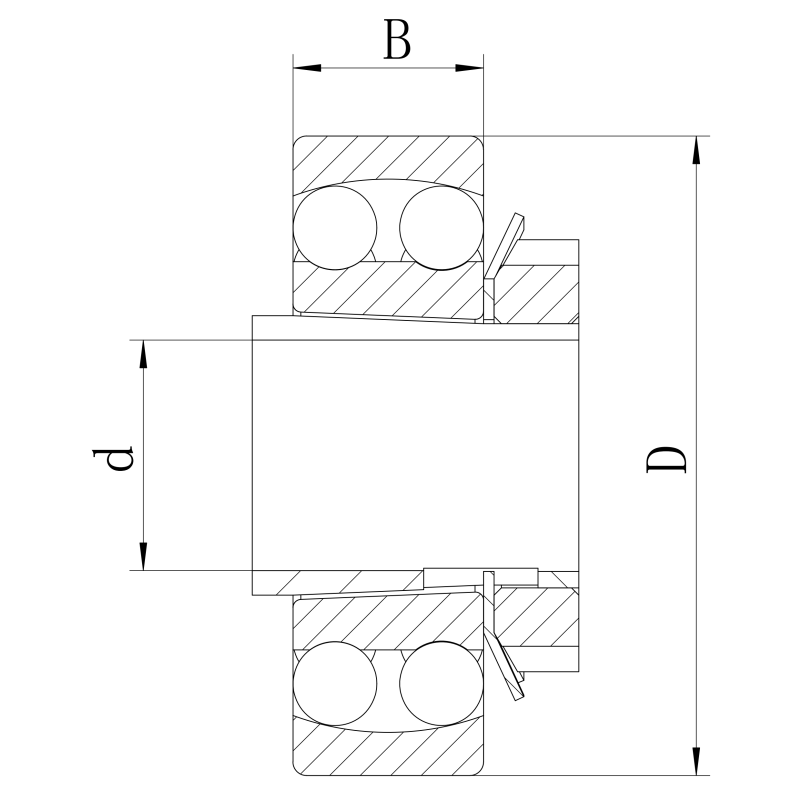

ISO	2312 k
Gost	111612
Ermet nei.	H2312
Bar diameter	d	60 mm
Utenfor diameter	D	130 mm
Bredde	B	46 mm
Grunnleggende dynamisk belastningsvurdering	C	52.1 kn
Grunnleggende statisk belastningsvurdering	C0	16,5 kn
Masselager	2,6 kg

Struktur

Disse lagrene har en særegen dual-bane design:
- To rader med baller:Veiledet i en Spherical Raceway maskinert inn i den ytre ringen. Denne sfæriske overflaten er nøkkelen til den selvjusterende evnen.
- Indre ring:Inneholder to dyptgående løpsbaner for å imøtekomme ballene.
- Bur:Vanligvis laget av presset stål eller armert polymer, skiller den effektivt og plasserer ballene for jevn rotasjon under varierende justeringsbetingelser. Denne konstruksjonen gjør det mulig for den indre ring, baller og bur å svinge i forhold til den sfæriske ytre ringen, noe som muliggjør justeringskorreksjon.

Sentrale egenskaper og fordeler

Automatisk selvjustering:Tåler kantete feiljustering typisk opp til 5 til 3 grader (Avhengig av størrelse/design), reduserer belastningen på bærekomponenter og tilstøtende strukturer betydelig.
Redusert friksjon og slitasje:Å kompensere for feiljustering senker friksjonen og ujevn belastningsfordeling, noe som fører til lavere driftstemperaturer og lengre levetid.
Høyhastighetsytelse:I stand til å håndtere høye rotasjonshastigheter på grunn av sin ballbærende design og optimalisert intern geometri.
Robusthet:Konstruert for å motstå utfordrende forhold som moderat Vibrasjon og sjokkbelastning.
Utskiftbarhet:Ofte dimensjonalt utskiftbar med standard dype rillekulelager, og forenkler oppgraderinger der feiljustering er et problem.

Typiske applikasjoner: Industrier og miljøer

Selvjusterende kulelager er viktige uansett hvor akselavbøyning, monterende unøyaktigheter eller strukturell bosetting kan oppstå:

Materialhåndtering:Transportørsystemer, bøtte heiser, skruetransportører (håndtering av støv, rusk, varierende belastning).
Landbruk og jordbruksmaskiner:Traktorer, kombiner, høststere (utsatt for skitt, fuktighet, vibrasjon og sjokk).
Ventilasjon og lufthåndtering:Vifter, blåsere, HVAC -systemer (opererer i middels til høye hastigheter).
Industrielle drivaksel:Spesielt i oppsett med flere lagerstøtter utsatt for feiljustering.
Off-Highway & Construction:Mobilt utstyr som jobber med ujevnt terreng.
Prosessindustri:Miksere, agitatorer.
Tekstilmaskiner:Seksjoner som krever toleranse for avbøyning av aksler.

De utmerker seg i miljøer som presenterer moderat støv, fuktighet, vibrasjoner og varierende temperaturer. Deres evne til automatisk juster gjør dem uunnværlige når presis akseljustering ikke kan garanteres eller skiftes under drift. Våre [yuehengbærende] selvjusterende kulelager er produsert til krevende standarder, og sikrer Overlegen ytelse, utvidet holdbarhet og redusert driftsstans ved vedlikehold for ditt kritiske maskiner.
