Categorie
UCC206
De UC Series-lagers verwijzen naar gestandaardiseerde, veelgebruikte kussenblok kogellagereenheden met adaptermouwen. In hun kern is een diepe groove ball lager met een Sferische buitendiameter (SPB) Ontworpen om te passen in de bijpassende sferische boring van een gietijzeren behuizing. Hechten aan metrische dimensies, deze serie is specifiek ontworpen voor industriële toepassingen die een hoge laadcapaciteit, eenvoudige installatie en betrouwbare prestaties eisen.
UC -serie lagers

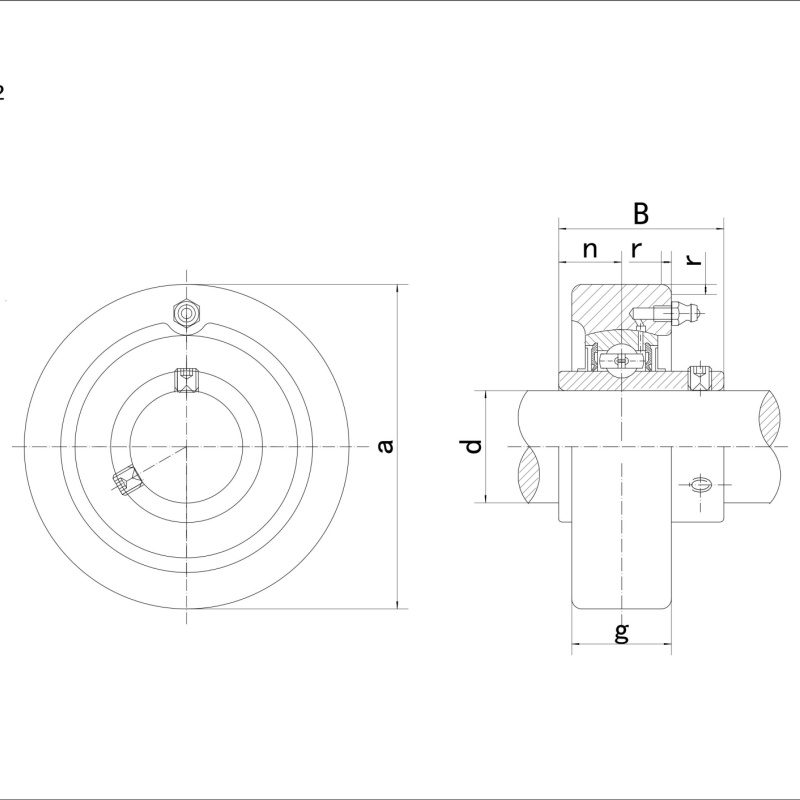

| ISO | UCC206 | |
| Lager Nee. | UC206 | |
| Huisvesting | C206 | |
| Boordiameter | d | 30 mm |
| Totale breedte | a | 85 mm |
| Woningbreedte | g | 27 mm |
| Afschuining | r | 2 mm |
| Binnenringbreedte | B | 38,1 mm |
| Centrum van lageren van het uiteinde van het lager | n | 15,9 mm |
| Massadring | 0,8 kg | |
Structuur van UC Series -lagers
Een typische UC -lagereenheid bestaat uit de volgende sleutelcomponenten:
- Kussenblokbehuizing:Typisch gemaakt van grijs gietijzer of ductiel ijzer (bijv. UC-P-achtervoegsel), met montagegaten (Plummer-blokbasis, met boutgaten of getapte gaten), wat robuuste ondersteuning en stabiliteit biedt.
- Outer sferische diepe groef kogellager:Het lager heeft een binnenring die is ontworpen om op een standaard cilindrische as te passen (bijv. Tolerantie H7). De buitenring heeft een bolvormig buitenoppervlak Dat zitting in de boring van de behuizing.
- Afdichting:Uitgerust met afdichtingen aan beide zijden (meestal rubber zoals NBR of FKM) om het ingaande van verontreinigingen, vuil en vocht effectief te voorkomen met behoud van het interne smeermiddel.
- Vergrendelingsapparaat:Gebruikt voornamelijk een adaptermouw (Excentriek of ontwenningsvermogen) gecombineerd met een slotmoer en wasmachine. Dit unieke mechanisme maakt het mogelijk om het lager stevig aan de as te beveiligen met behulp van wrijving, waardoor de bevestigings- en afstotingsprocessen sterk worden vereenvoudigd. (Opmerking: sommige UC -varianten gebruiken een taps toelopende boring binnenring met een taps toelopende adapterhuls).
Belangrijkste kenmerken van UC Series -lagers
- Zelfafstemming:De bolvormige pasvorm tussen de buitenring en de woningboring kan het lager huisvesten Kleine schacht verkeerd uitlijning (Typisch tot ± 3 °), compensatie van installatiefouten of asafbuiging.
- Eenvoudige installatie en onderhoud:Het vooraf gemonteerde unit-ontwerp, gecombineerd met het vergrendelingssysteem van de adapterhoes, maakt het mogelijk Extreem snel en gereedschapvrij Montage/afwijzing op cilindrische assen, het minimaliseren van downtime en onderhoudskosten.
- Superieure afdichting:Standaardafdichtingen bieden uitstekende bescherming tegen harde omgevingen, waardoor de levensduur wordt verlengd.
- Robuuste laadcapaciteit:De stevige gietijzeren behuizing en diepe groove kogellagerconstructie bieden goed Radiale belastingscapaciteit en matig axiale belastingscapaciteit.
- Brede compatibiliteit en uitwisselbaarheid:Vervaardigd volgens ISO -metrische standaarden (IS), waardoor het gemak van vervanging en inkoop van reserveonderdelen wereldwijd zorgt.
Toepassingen van UC Series -lagers
Dankzij hun duurzaamheid, gebruiksgemak en betrouwbare prestaties worden UC -lagers te vinden in een breed scala aan industrieën en toepassingen:
- Landbouwmachines (tractoren, oogsters, plantenbakken)
- Transportapparatuur (riemtransporteurs, roltransports)
- Ventilatie- en HVAC -systemen (fans)
- Materiaalbehandelingsmachines
- Bouwapparatuur
- Verwerkingslijnen voor eten en drinken
- Textielmachines
- Algemene industriële schijven (motoren, versnellingsbakken, katrollen)
Het kiezen van UC Series -lagers betekent kiezen Betrouwbaarheid, kosteneffectiviteit en operationele efficiëntie.
