Categorie
GEEW45ES
Sferische gewone lagers, ook bekend als gewrichtslagers, zijn mechanische componenten die uniek zijn ontworpen om hoekuitlijning en oscillerende of roterende bewegingen tussen verbonden onderdelen aan te kunnen. In tegenstelling tot standaardbal- of rollagers, hebben ze een sferisch gevormd schuifcontactoppervlak (binnenring) articuleren in een bijpassende bolvormige buitenring. Dit ontwerp zorgt voor beweging in meerdere richtingen tegelijkertijd.

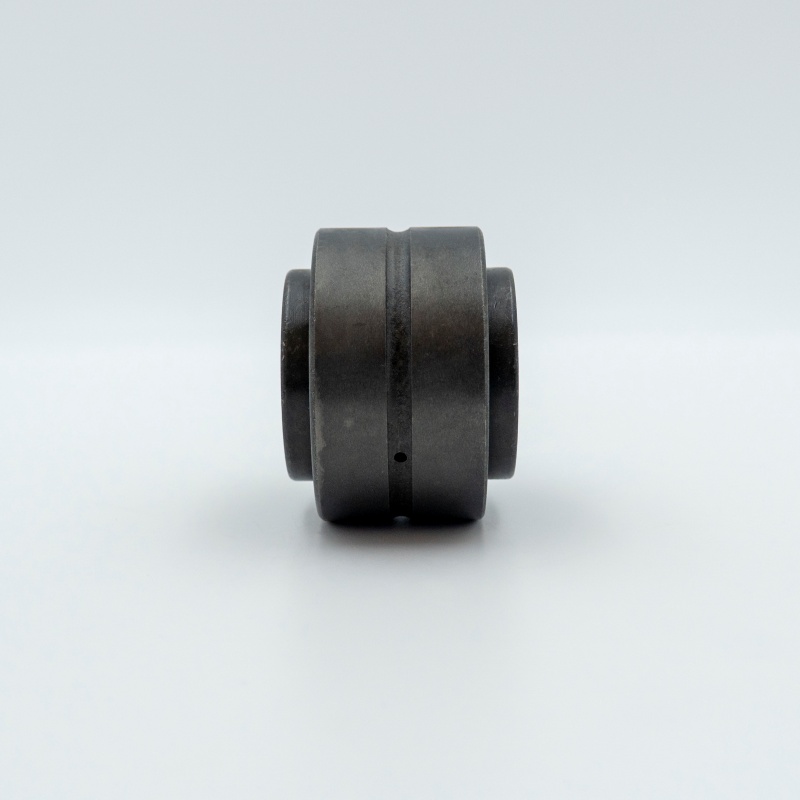

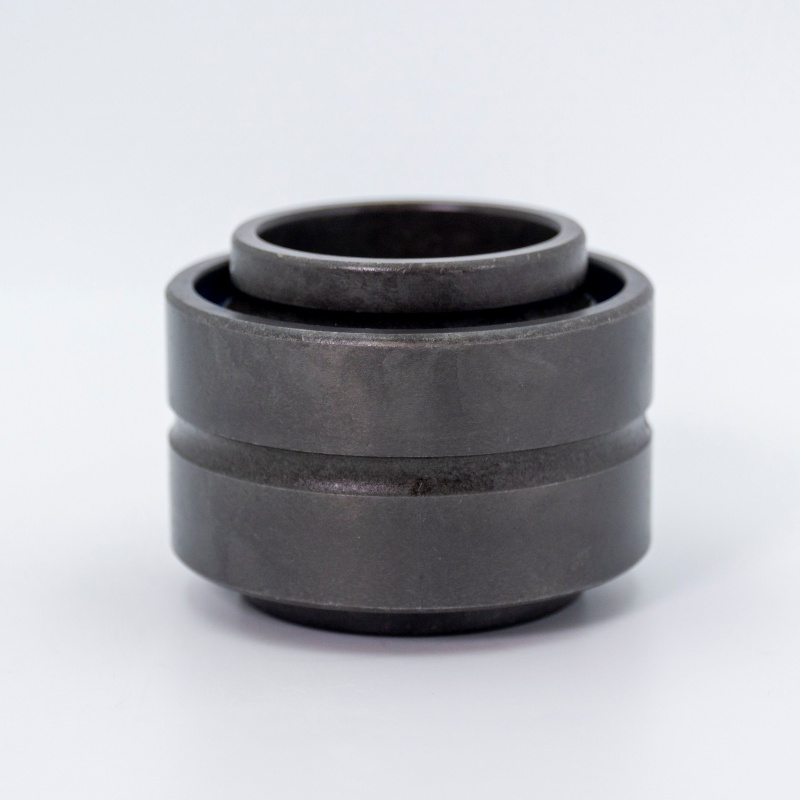

Sferisch gewone lager

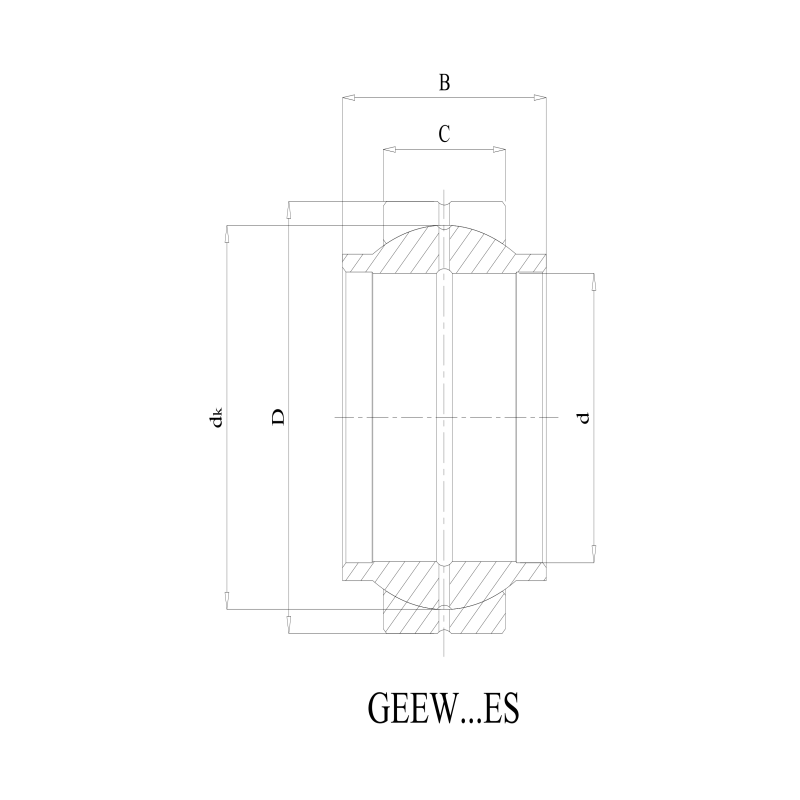

| ISO | GEEW45ES | |
| Boordiameter | d | 45 mm |
| Buitendiameter | D | 68 mm |
| Breedte | B | 45 mm |
| Breedte buitenring | C | 25 mm |
| Basic Dynamic Load Rating | Dyn.c | 76.2 KN |
| Basisstatische belastingbeoordeling | Stat.co | 382 KN |
| Raceway diameter binnenring | dk | 60 mm |
| Massadring | 0,481 kg | |
Structuur
Onze sferische gewone lagers bestaan uit twee primaire componenten:
- Binnenring:De binnenring heeft een bolle bolvormige buitendiameter die werkt als het schuifoppervlak.
- Buitenring:De buitenring heeft een bijpassende concave bolvormige boring. Afhankelijk van het type, kan de buitenring eenvoudig zijn (voor het drukken in behuizingen), een flens hebben (voor radiale locatie) of een integrale schacht (staaf eindtype) opnemen. Glijdende contactoppervlakken worden meestal gemanipuleerd met speciale lage-wrijvingsbekledingen of oppervlaktebehandelingen om slijtage te minimaliseren en de prestaties te verbeteren.
Belangrijkste kenmerken
- Zelfuitlijnend:Biedt plaats aan significante statische en dynamische verkeerde uitlijning (schachtafwijking, montagefouten).
- Hoog laadvermogen:Ontwikkeld om hoge radiale belastingen, axiale belastingen of gecombineerde belastingen in verschillende richtingen te weerstaan.
- Schokabsorptie:In staat om impactbelastingen en trillingen te dempen.
- Opties met weinig onderhoud:Veel typen zijn voorzien van robuuste, afdichtloze ontwerpen of corrosiebestendige materialen voor onderhoudsvrije werking of uitgebreide service-intervallen in harde omstandigheden.
- Gladde beweging:Schuifoppervlakken met lage wimpel zorgen voor precieze articulatie.
- Compact ontwerp:Ruimtebesparend in vergelijking met meerdere lagers die vergelijkbare articulatie bereiken.
Primaire applicatie -industrie
Sferische gewone lagers zijn onmisbaar in veeleisende technische omgevingen, met name in:
- Automotive & transport:Suspensiesystemen, stuurverbindingen, aandrijflijnen.
- Industriële machines:Hydraulische cilinders, materiaalbehandelingsapparatuur, verpakkingsmachines, landbouwmachines.
- Constructie- en engineeringapparatuur:Opgravatorboomverbindingen, kraanverbindingen, laders.
- Landbouw:Tractoren, oogsters, ploegen.
- Mijnbouw:Robuuste lagers voor oefeningen, transportbanden, brekers onder extreme belastingen en verontreiniging.
- Windenergie:Pitch- en giersystemen die betrouwbaarheid vereisen onder verschillende belastingen en weersomstandigheden.
Typische toepassingen in machines en omgevingen
Deze lagers zijn essentieel in kritische articulerende punten zoals:
- Pivot -punten:Koppelingsarmen, hendelassemblages.
- Hydraulische/pneumatische cilinder:Rod Eyes and Cleves.
- Controlesystemen:Actuatoren, koppelingen die een precieze beweging vereisen.
- Suspensiegewrichten:Gearticuleerde gewrichten in voertuigen en apparatuur.
- Ruwe omgevingen:Omgevingen met stof, vuil, vocht, hoge/lage temperaturen en blootstelling aan chemicaliën of zeewater (gebruik van corrosiebestendige varianten).
Onze precisie-ontworpen sferische gewone lagers bieden betrouwbare articulatieoplossingen voor 's werelds zwaarste industriële uitdagingen.
