3204 2rs
Angular contact kogellagers met dubbele rij zijn een gespecialiseerd type rollend lager dat wordt gekenmerkt door te hebben Twee rijen stalen ballen gerangschikt tussen de binnen- en buitenringbladen, met de renways offset ten opzichte van elkaar langs de lageras. Dit ontwerp zorgt ervoor dat de contactlijn tussen de ballen en renways een hoek (contacthoek) met het radiale vlak van het lager. Het bestaan van deze contacthoek is de sleutel om deze lagers in te schakelen ondersteunen tegelijkertijd radiale en axiale belastingen. In vergelijking met hoeklagers met één rij hoekcontact, biedt het ontwerp met dubbele rij een aanzienlijk hogere belastingvervoercapaciteit (vooral axiale belastingen) en stijfheid.

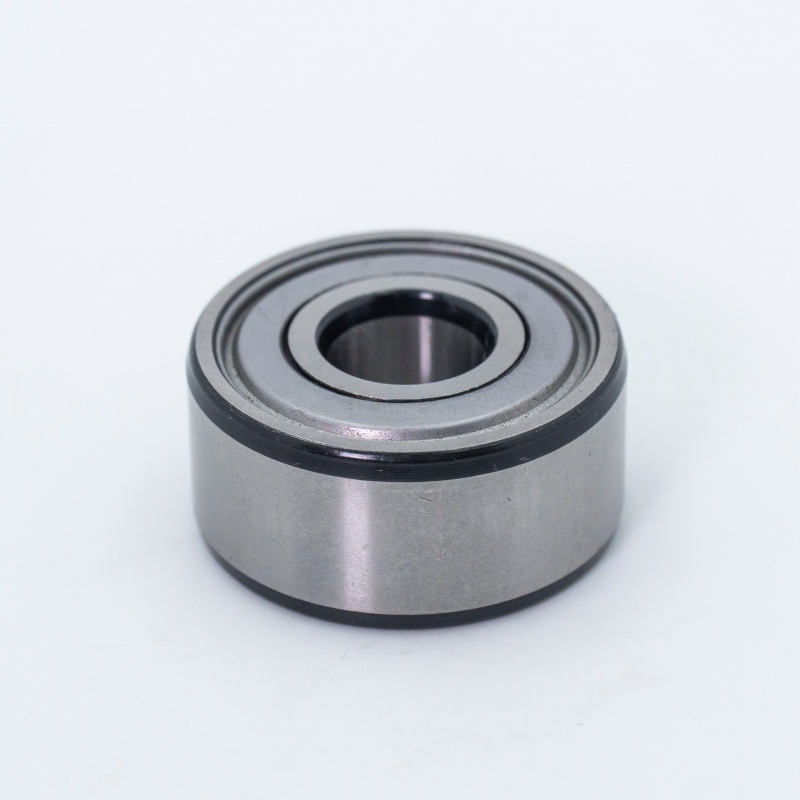

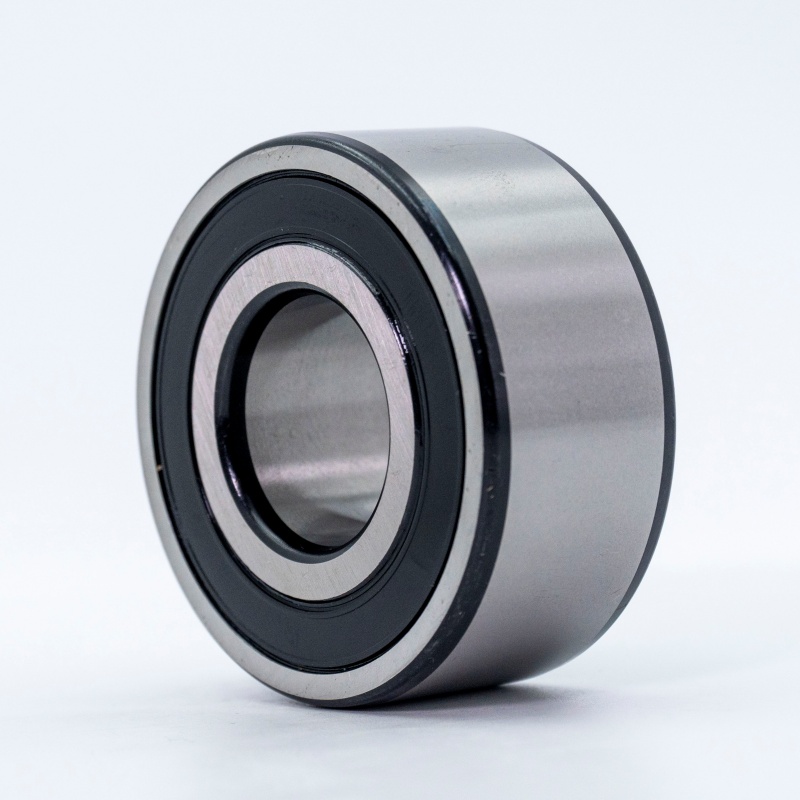

Angular contact kogellager met dubbele rij

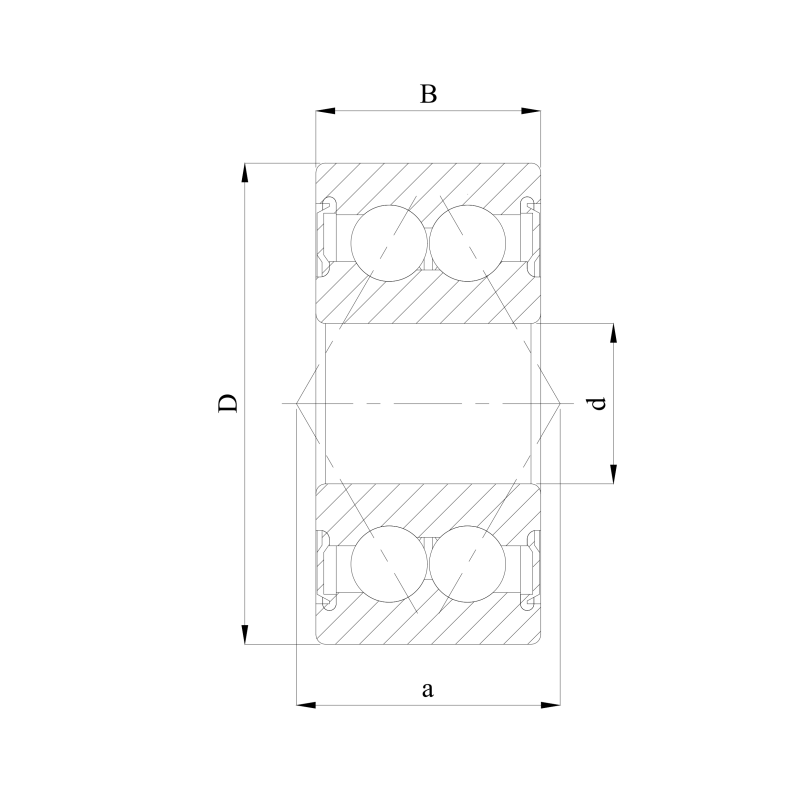

| ISO | 3204 2rs | |
| Gost | 3056204 2rs | |
| Boordiameter | d | 20 mm |
| Buitendiameter | D | 47 mm |
| Breedte | B | 20,6 mm |
| Basic Dynamic Load Rating | C | 11.16 KN |
| Basisstatische belastingbeoordeling | C0 | 7.2 KN |
| Referentiesnelheid | 5400 R/min | |
| Beperkende snelheid | 7800 r/min | |
| Massadring | 0,16 kg | |
Kenmerken van hoeklagers met dubbele rij Angular Contact
- Hoog laadvermogen:De twee rijen ballen verhogen aanzienlijk zowel de radiale als de axiale (met name bidirectionele axiale) belastingscapaciteit van het lager.
- Hoge stijfheid:De dubbele rijstructuur biedt superieure stijfheid en stabiliteit onder tenietgedronvende momenten of gecombineerde belastingen, waardoor een grotere weerstand tegen vervorming biedt.
- Bidirectionele axiale belastingondersteuning:Dit is het meest prominente voordeel van hoeklagers met dubbele rij Angular Contact. Een enkele lager kan axiale belastingen ondersteunen van beide richtingen (bijv. Links en rechts) met behoud van hoge nauwkeurigheid en stijfheid. Het is niet nodig om lagers met één rij te koppelen om bidirectionele ondersteuning te bereiken.
- Hoog lopende nauwkeurigheid:Vervaardigd volgens hoge precisienormen, waardoor soepele en precieze rotatieprestaties worden gewaarborgd.
- Compactheid:Ondanks het feit dat twee rijen ballen hebben, is hun ontwerp over het algemeen compacter dan het gebruik van een combinatie van twee back-to-back of face-to-face gepaarde gepaarde lagers met één rij, waardoor de montagieruimte wordt bespaard.
- Vereenvoudigde installatie:Als een integrale eenheid is de installatie eenvoudiger dan gepaarde lagers met één rij en zorgt voor een vooraf bepaalde klaring of voorbelasting.
- PRELOAD AANPASSING:Veel standaard met dubbele rij hoekige contactlagers worden geleverd met een geoptimaliseerde voorspanning (licht of medium) voor de beste balans tussen stijfheid, loopnauwkeurigheid en levensduur.
Classificatie van hoeklagers met dubbele rij Angular Contact
- Angular Contact kogellagers met dubbele rij zijn voornamelijk geclassificeerd op basis van hun contacthoek en ontwerpkenmerken:
- Door contacthoek:
- 15 ° contacthoek:Nadruk op hogesnelheidstapel; Geschikt voor matige axiale belastingen maar hoge snelheidseisen.
- 25 ° contacthoek (meest voorkomen):Biedt een evenwichtige combinatie van radiale/axiale belastingscapaciteit, stijfheid en snelheid; het meest gebruikte type.
- 30 °/40 ° contacthoek:Richt zich op hoge axiale belastingscapaciteit en stijfheid; Geschikt voor overwegend axiale belastingen bij relatief lagere snelheden.
- Door structureel ontwerp:
- Standaardtype:Vaste buitenring en scheidbare binnenring (en) (vaak met flenzen of ribben). Meest voorkomende ontwerp (bijv. 3300, 3200 -serie).
- Afgesloten/afgeschermd type:Uitgerust met contactrubberen afdichtingen (Rs/2R's) of contactloze schilden (ZZ/2Z) voor omgevingen die bescherming vereisen tegen stof, vocht of smeermiddelbehoud.
- Flense buitenring:Buitenring heeft een flens voor eenvoudige axiale positionering en vereenvoudigde installatie.
- Taps toelopende boring:De binnenring heeft een taps toelopende boring voor klaring/voorbelasting aanpassing door axiale verplaatsing.
- Hoge belasting/speciale ontwerpen:Zoals dubbelsplit binnen- of buitenringen (bijvoorbeeld ongeveer 3200 series ontwerpen), geoptimaliseerd voor contactstressverdeling om de axiale belastingscapaciteit verder te verbeteren.
- Door maat serie:Geclassificeerd volgens de ISO -dimensieseriesstandaarden (bijv. 32, 33 -serie), wat duidt op verschillende breedte tot diameterverhoudingen.
- Door contacthoek:
Toepassingen van hoeklagers met dubbele rij hoekcontact
Gebruikmakend van hun hoge stijfheid, precisie en vermogen om bidirectionele stuwkracht te verwerken, worden hoeklagers met dubbele rij hoekcontact in toepassingen gebruikt in toepassingen die ondersteuning vereisen voor gecombineerde belastingen (vooral bidirectionele axiale krachten en omverwerpingsmomenten) en een hoge rotatienauwkeurigheid eisen. Voorbeelden zijn:
- Machine Tool Spindels:Lagers voor spillen in draaibanken, freesmachines, slijpmachines, enz., Waar ze een van de meest voorkomende toepassingen zijn.
- Versnellingsbakken:Ondersteuning voor uitgangsassen in planetaire versnellingsbakers en industriële versnellingsbakken (vaak vereisen axiale stuwkracht en kantelmomentondersteuning).
- Industriële pompen:Assteun in centrifugaalpompen, schroefpompen, enz., Behandeling van radiale en bidirectionele axiale belastingen.
- Constructie/agrarische machines:Driving schachten, doodringen.
- Afdrukmachines:Cilinderlagers, die een hoge precisie en een soepele werking vereisen.
- Plastic en rubberen machines:Schroefsteun in extruders, rollagers in kalenders/mixers.
- Fans/blowers:Rotorondersteuning bij high-speed fans.
- Automotive:Beperkte krachtige toepassingen (bijv. High-end koppelingsafgifte lagers), maar minder gebruikelijk dan met één rij of vierpunts-contactlagers vanwege ruimtebeperkingen.
- Robotverbindingen.
Opmerking: We bieden een breed scala aan hoeklagers met dubbele rij hoekcontact. Neem contact met ons op om de optimale lager te selecteren voor uw specifieke applicatie -eisen (laadgrootte en -richting, snelheid, nauwkeurigheidsvereisten, bevestigingsruimte, omgevingscondities, enz.).
