Categorie
22315 KCW33

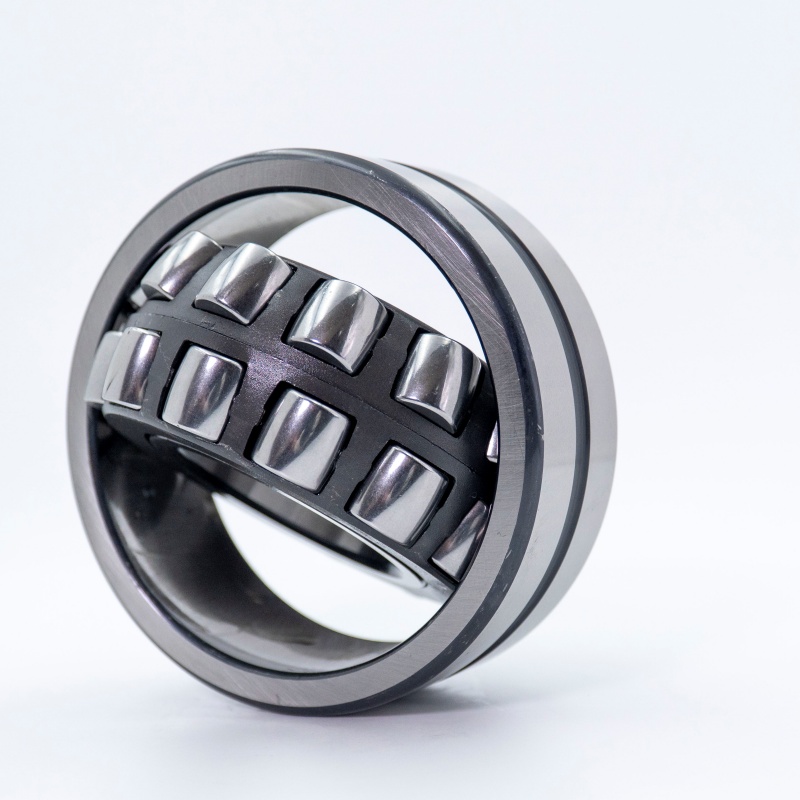

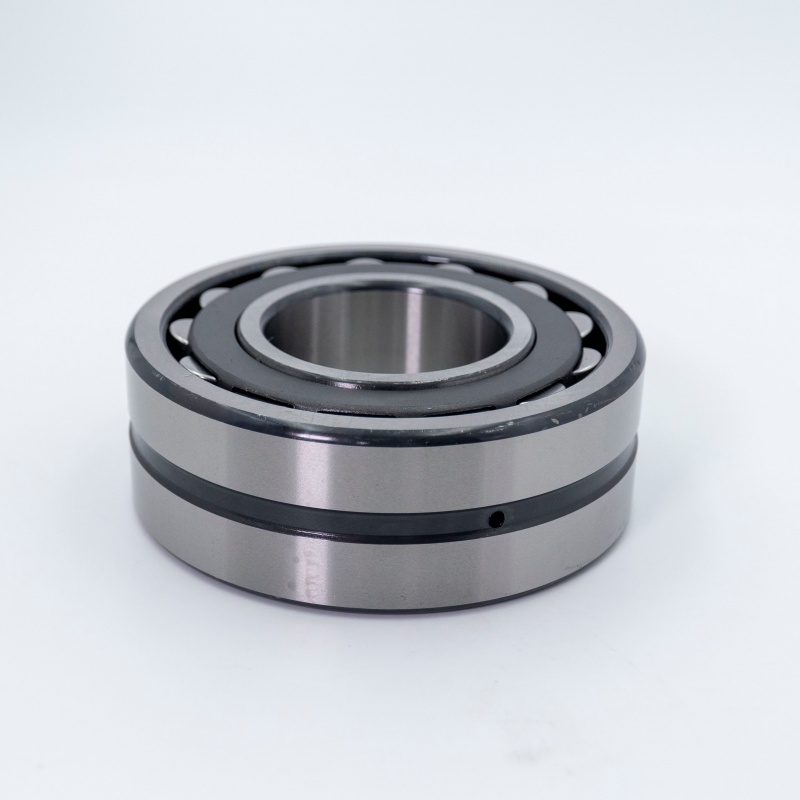

Een sferisch rollager is een sterk ontworpen rollende elementenlager die is ontworpen om uit te blinken in veeleisende bedrijfsomstandigheden. Zijn bepalende functie is zijn Zelfaanwijzend vermogen. Het compenseert automatisch de verkeerde uitlijning tussen de as en behuizing, veroorzaakt door montagefouten, schachtafbuiging of funderingszetting (meestal tot 1,5 ° - 3 °). Dit unieke vermogen maakt ze de ideale oplossing voor toepassingen met zware belastingen, schokbelastingen en situaties waarin enige flexibiliteit onvermijdelijk is.
Bolvormig rollager
| ISO | 22315 KCW33 | |
| Gost | 153615 H | |
| Mouw nr. | H2315 | |
| Boordiameter | d | 75 mm |
| Buitendiameter | D | 160 mm |
| Breedte | B | 55 mm |
| Basic Dynamic Load Rating | C | 205 kN |
| Basisstatische belastingbeoordeling | C0 | 263 KN |
| Referentiesnelheid | 1700 r/min | |
| Beperkende snelheid | 1200 r/min | |
| Massadring | 5.031 kg | |
Structureel ontwerp
Het lager bestaat uit vier belangrijke componenten:
- Binnenring:Beschikt over twee renworpen met ribben voor rolgeleiding.
- Buitenring:Heeft een concave bolvormige raceway -grond in zijn boring. Het centrum van kromming van deze raceway valt samen met het lagercentrum, waardoor de zelfuitlijning mogelijk is.
- Rollers:Vatvormige (bolvormige) rollen, hetzij symmetrisch of asymmetrisch, rol vrij in het bolvormige pad van de buitenring, waardoor kanteling en rotatie mogelijk is.
- Kooi:Posities en scheidt de rollen, het minimaliseren van wrijving en het leiden van rotatie. Kooien zijn meestal gemaakt van geperst staal of bewerkt messing. De lager herbergt twee rijen rollen voor een hoog laadcapaciteit.
Belangrijkste kenmerken
- Superieure zelfuitlijning:Tolereert aanzienlijke verkeerde uitlijning van de as, beschermt het lager tegen randstress en voortijdig falen, waardoor de levensduur van de services wordt verlengd.
- Uitzonderlijk laadvermogen:De vatrollen behouden een groot contactgebied met de bolvormige buitenrijwegen, waardoor een zeer hoge radiale belastingscapaciteit en matige bidirectionele axiale belastingafhandeling mogelijk is.
- Robuustheid en schokweerstand:Stevige constructie verwerkt effectief zware belastingen, impactbelastingen en trillingen.
- Geoptimaliseerde interne geometrie:Zorgt voor efficiënte rolgeleiding, zelfs stressverdeling, lage wrijving en koelere looptemperaturen.
- Onderhoudsgemak (taps toelopend boringontwerp):Versies met een taps toelopende boring en adaptermouwen vergemakkelijken eenvoudige montage en afwijzing op cilindrische schachten zonder schouders.
Typische toepassingen
Sferische rollagers zijn de werkpaarden in veel zware industrieën en veeleisende omgevingen, waaronder:
- Zware machines: Mijnbouwapparatuur (brekers, molens), metallurgische planten (rollende molens), cementproductie (raw mills, ovens).
- Materiaalbehandeling: Trillende schermen, grote transportbanden, emmerliften.
- Stroomopwekking: Windturbine versnellingsbakken, hydro -elektrische planten, versnellingsreducers.
- Andere sectoren: Papieren machines, mariene voortstuwingssystemen, spoorwegasboxen (bepaalde ontwerpen), ondersteuningsrollen en algemene industriële aandrijfasondersteuning.
