Kategorija

Gez57es

Bearings sempliċi sferiċi, magħrufa wkoll bħala bearings konġunti, huma komponenti mekkaniċi ddisinjati b'mod uniku biex jakkomodaw allinjament ħażin angolari u movimenti li joxxillaw jew li jduru bejn partijiet konnessi. B'differenza mill-bearings standard tal-ballun jew tar-rombli, huma għandhom wiċċ ta 'kuntatt li jiżżerżaq sferikament (ċirku ta' ġewwa) li jgħaqqad f'ċirku ta 'barra sferiku li jaqbel. Dan id-disinn jippermetti moviment f'direzzjonijiet multipli fl-istess ħin.

Tissottometti talba

Bearings tal-pjanura sferika

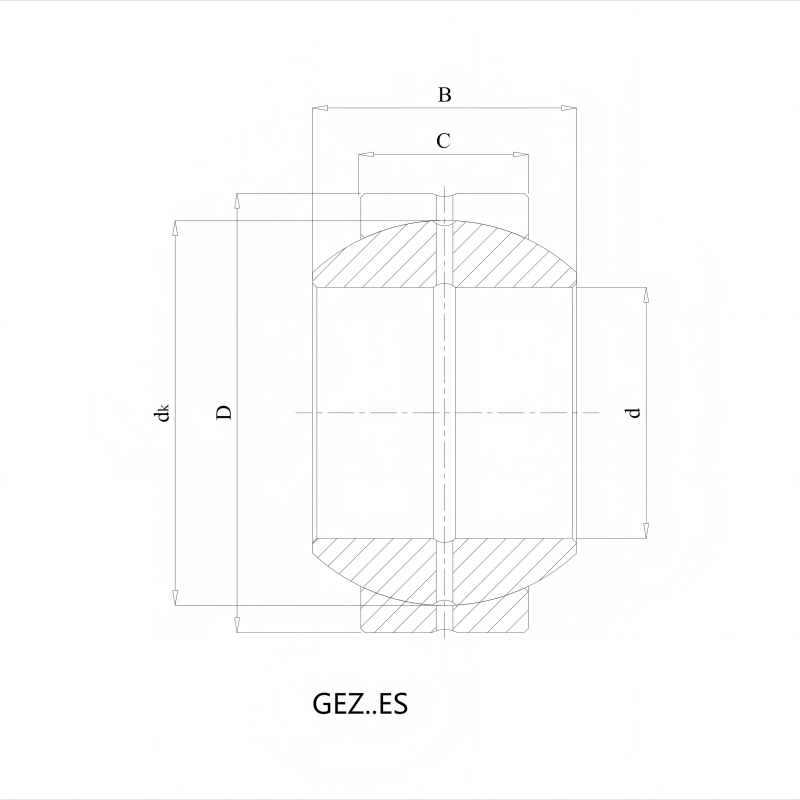

ISO	Gez57es
Dijametru ta 'l-imtaqqab	d	2.25 pulzier
Dijametru ta 'barra	D	3.5625 pulzier
Wisa '	B	1.969 pulzier
Wisa 'ta' barra	C	1.687 pulzier
Klassifikazzjoni bażika tat-tagħbija dinamika	Dyn.c	280 kN
Klassifikazzjoni bażika tat-tagħbija statika	Stat.co	850 kN
Ċirku ta 'ġewwa tad-dijametru tar-razza	dk	3.228 pulzier
Dimensjoni ta 'Chamfer imġarrba	R1s	0.024 pulzier
Dimensjoni ta 'Chamfer Ċirku ta' barra	R2S	0.04 pulzier
Bearings tal-massa	1.3 kg

Struttura

Il-bearings sempliċi sferiċi tagħna jikkonsistu f'żewġ komponenti primarji:

Ċirku ta 'ġewwa:Iċ-ċirku ta 'ġewwa għandu dijametru sferiku konvess ta' barra li jaġixxi bħala l-wiċċ li jiżżerżaq.
Ċirku ta 'barra:Iċ-ċirku ta 'barra għandu bore sferiku konkavi li jaqbel. Jiddependi fuq it-tip, iċ-ċirku ta 'barra jista' jkun sempliċi (biex tagħfas fil-housings), għandu flanġ (għal post radjali), jew jinkludi xaħla integrali (tip ta 'tmiem tal-virga). Uċuħ ta 'kuntatt li jiżżerżqu huma tipikament inġinerija b'forni speċjali ta' frizzjoni baxxa jew trattamenti tal-wiċċ biex jimminimizzaw l-użu u jtejbu l-prestazzjoni.

Karatteristiċi ewlenin

Awto-allinjament:Takkomoda allinjament ħażin statiku u dinamiku sinifikanti (deflessjoni tax-xaft, żbalji fl-immuntar).
Kapaċità ta 'tagħbija għolja:Inġinerija biex tiflaħ tagħbijiet radjali għoljin, tagħbijiet assjali, jew tagħbijiet ikkombinati f'diversi direzzjonijiet.
Assorbiment ta 'Xokk:Kapaċi li jtaffi t-tagħbijiet tal-impatt u l-vibrazzjoni.
Għażliet ta 'manutenzjoni baxxa:Ħafna tipi għandhom disinji robusti, bla siġill jew materjali reżistenti għall-korrużjoni għal tħaddim bla manutenzjoni jew intervalli ta 'servizz estiżi f'kundizzjonijiet ħorox.
Moviment lixx:Uċuħ li jiżżerżqu ta 'frizzjoni baxxa jiżguraw artikolazzjoni preċiża.
Disinn Kompatt:Iffrankar ta 'spazju meta mqabbel ma' bearings multipli li jiksbu artikolazzjoni simili.

Industriji tal-Applikazzjoni Primarja

Bearings sempliċi sferiċi huma indispensabbli f'ambjenti ta 'inġinerija eżiġenti, partikolarment f':

Karozzi u Trasport:Sistemi ta 'sospensjoni, konnessjonijiet ta' l-istering, drivetrains.
Makkinarju Industrijali:Ċilindri idrawliċi, tagħmir għall-immaniġġjar tal-materjal, makkinarju tal-imballaġġ, makkinarju agrikolu.
Tagħmir tal-kostruzzjoni u tal-inġinerija:Ġonot tal-isplużjoni tal-excavator, konnessjonijiet tal-krejnijiet, loaders.
Agrikoltura:Tratturi, ħsad, moħriet.
Minjieri:Bearings robusti għal eżerċizzji, conveyors, crushers taħt tagħbijiet estremi u kontaminazzjoni.
Enerġija mir-riħ:Sistemi taż-żift u tal-yaw li jeħtieġu affidabbiltà taħt tagħbijiet varji u kundizzjonijiet tat-temp.

Applikazzjonijiet tipiċi fil-makkinarju u l-ambjenti

Dawn il-bearings huma essenzjali f'punti ta 'artikolazzjoni kritiċi bħal:

Punti tal-pern:Armi ta 'rabta, assemblaġġi tal-lieva.
Ċilindru idrawliku / pnewmatiku:Għajnejn tal-virga u clevises.
Sistemi ta 'Kontroll:Attwaturi, konnessjonijiet li jeħtieġu moviment preċiż.
Ġonot tas-sospensjoni:Ġonot artikolati f'vetturi u tagħmir.
Ambjenti ħarxa:Ambjenti bi trab, ħmieġ, umdità, temperaturi għoljin / baxxi, u esponiment għal kimiċi jew ilma baħar (li jużaw varjanti reżistenti għall-korrużjoni).

Il-bearings sempliċi sferiċi inġinerija bi preċiżjoni tagħna joffru soluzzjonijiet ta 'artikolazzjoni affidabbli għall-isfidi industrijali l-aktar ħorox tad-dinja.
