23030 MBW33
Ir-romblu sferiku li jġorr ir-romblu huwa element ta 'rolling inġinerija ħafna ddisinjat biex jisbqu f'kundizzjonijiet ta' tħaddim eżiġenti. Il-karatteristika definittiva tagħha hija tagħha Kapaċità ta 'awto-allinjamentJonqos Huwa jikkumpensa awtomatikament għal allinjament ħażin bejn ix-xaft u l-akkomodazzjoni, ikkawżat minn żbalji ta 'mmuntar, deflessjoni tax-xaft, jew soluzzjoni tal-fondazzjoni (tipikament sa 1.5 ° - 3 °). Din il-ħila unika tagħmilhom is-soluzzjoni ideali għal applikazzjonijiet li jinvolvu tagħbijiet tqal, tagħbijiet ta 'xokk, u sitwazzjonijiet fejn xi flessibilità hija inevitabbli.
Ir-romblu sferiku li jġorr
| ISO | 23030 MBW33 | |
| Gost | 3003130 h | |
| Dijametru ta 'l-imtaqqab | d | 150 mm |
| Dijametru ta 'barra | D | 225 mm |
| Wisa ' | B | 56 mm |
| Klassifikazzjoni bażika tat-tagħbija dinamika | C | 263 kN |
| Klassifikazzjoni bażika tat-tagħbija statika | C0 | 457 kN |
| Veloċità ta 'referenza | 800 r / min | |
| Limitazzjoni tal-veloċità | 700 r / min | |
| Bearings tal-massa | 7.818 kg | |
Disinn strutturali
Il-bearings jikkonsistu f'erba 'komponenti ewlenin:
- Ċirku ta 'ġewwa:Karatteristiċi żewġ razza bil-kustilji għall-gwida tar-romblu.
- Ċirku ta 'barra:Għandha art razza sferika konkava fl-imtaqqab tagħha. Iċ-ċentru tal-kurvatura ta 'din ir-razza jikkoinċidi maċ-ċentru tal-bearing, li jippermetti l-allinjament tal-awto.
- Rombli:Rombli b'forma ta 'kanna (sferiċi), jew simetriċi jew asimmetriċi, roll liberament fit-triq sferika taċ-ċirku ta' barra, li tippermetti l-inklinazzjoni u r-rotazzjoni.
- Gaġġa:Pożizzjonijiet u jifred ir-rombli, jimminimizza l-frizzjoni u jiggwida r-rotazzjoni. Il-gaġeġ huma tipikament magħmula minn azzar ippressat jew ram isfar. Il-bearing jospita żewġ ringieli ta 'rombli għal kapaċità ta' tagħbija għolja.
Karatteristiċi ewlenin
- Awto-allinjament superjuri:Ittollera allinjament ħażin tax-xaft sinifikanti, li jipproteġi l-bearings minn tensjoni tat-tarf u falliment prematur, li jestendi l-ħajja tas-servizz.
- Kapaċità ta 'tagħbija eċċezzjonali:Ir-rombli tal-kanna jżommu żona ta 'kuntatt kbira bir-razza ta' barra sferika, li tippermetti kapaċità ta 'tagħbija radjali għolja ħafna u immaniġġjar moderat ta' tagħbija assjali bidirezzjonali.
- Robustness u Reżistenza ta 'Xokk:Kostruzzjoni b'saħħitha tieħu ħsieb tagħbijiet tqal, tagħbijiet ta 'impatt, u vibrazzjonijiet b'mod effettiv.
- Ġeometrija interna ottimizzata:Jiżgura gwida effiċjenti tar-rombli, anke distribuzzjoni tal-istress, frizzjoni baxxa, u temperaturi li jkessaħ.
- Faċilità ta 'Manutenzjoni (Disinn ta' l-Għajnejn għax-Xejn):Verżjonijiet b'taqq ta 'l-imtaqqab u l-kmiem tal-adapter jiffaċilitaw l-immuntar faċli u ż-żarmar fuq xaftijiet ċilindriċi mingħajr l-ispallejn.
Applikazzjonijiet tipiċi
Il-bearings sferiċi tar-rombli huma l-postijiet tax-xogħol f'ħafna industriji tqal u ambjenti impenjattivi, inklużi:
- Makkinarju tqil: Tagħmir tal-minjieri (crushers, imtieħen), pjanti metallurġiċi (rolling imtieħen), produzzjoni tas-siment (imtieħen mhux maħduma, fran).
- Immaniġġjar tal-materjal: Skrins li jivvibraw, conveyors kbar, elevaturi tal-barmil.
- Ġenerazzjoni tal-Enerġija: Gearboxes tat-turbina tar-riħ, pjanti idroelettriċi, reducers tal-irkaptu.
- Setturi oħra: Makkinarju tal-karti, sistemi ta 'propulsjoni tal-baħar, kaxex tal-fus tal-ferrovija (ċerti disinni), rombli ta' appoġġ, u appoġġ ġenerali ta 'drivehaft industrijali.
Ikkuntattjana
Prodotti relatati
UCFL201-8
Il-bearings tas-serje UC jirreferu għal unitajiet standardizzati tal-pillow blokka tal-pillow bl-isparar tal-adapter. Fil-qalba tagħhom hemm ball groove fil-fond li fih dijametru sferiku ta 'barra (SPB) iddisinjat biex jidħol fl-imtaqqab sferiku li jaqbel ta' akkomodazzjoni tal-ħadid fondut. Waqt id-dimensjonijiet metriċi, din is-serje hija ...
NU2328
Bearings taċ-ċilindriċi tar-rombli huma bearings li jduru speċifikament biex jakkomodaw tagħbijiet radjali għoljin. L-elementi ewlenin tagħhom huma rombli ċilindriċi li jagħmlu kuntatt lineari mar-razza. Dan id-disinn jagħmilhom eċċezzjonalment effettivi biex jimmaniġġjaw forzi radjali puri, li jservu bħala komponenti kritiċi f'firxa vasta ta 'applikazzjonijiet industrijali. Imqabbel ...
7408 AC
Kuxxinetti tal-ballun tal-kuntatt angolari (ACBBs) huma unitajiet tal-bearings inġinerija bi preċiżjoni ddisinjati b'mod uniku biex jimmaniġġjaw tagħbijiet radjali u assjali kkombinati, fl-istess ħin. B'differenza mill-bearings standard tal-ball groove fil-fond, huma jinkorporaw angoli ta 'kuntatt (tipikament bejn 15 ° sa 40 °), li jippermettulhom jappoġġjaw forzi assjali sostanzjali f'direzzjoni waħda, ħafna drabi flimkien ma' forzi radjali moderati. Dan ...
UCP315-45
Il-bearings tas-serje UC jirreferu għal unitajiet standardizzati tal-pillow blokka tal-pillow bl-isparar tal-adapter. Fil-qalba tagħhom hemm ball groove fil-fond li fih dijametru sferiku ta 'barra (SPB) iddisinjat biex jidħol fl-imtaqqab sferiku li jaqbel ta' akkomodazzjoni tal-ħadid fondut. Waqt id-dimensjonijiet metriċi, din is-serje hija ...

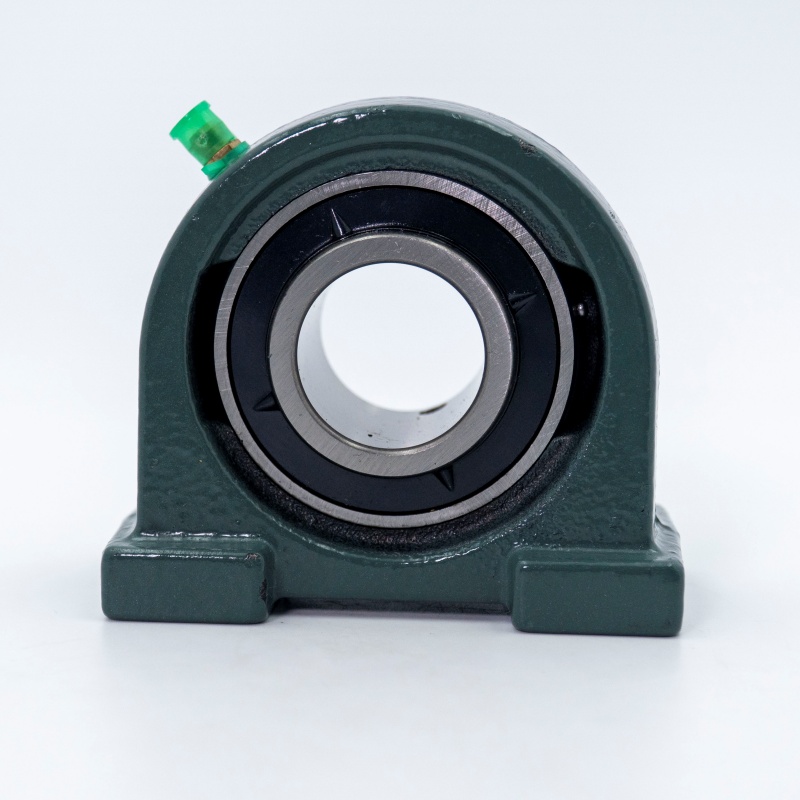

UCPA 205-16
