Kategori
GE160ES

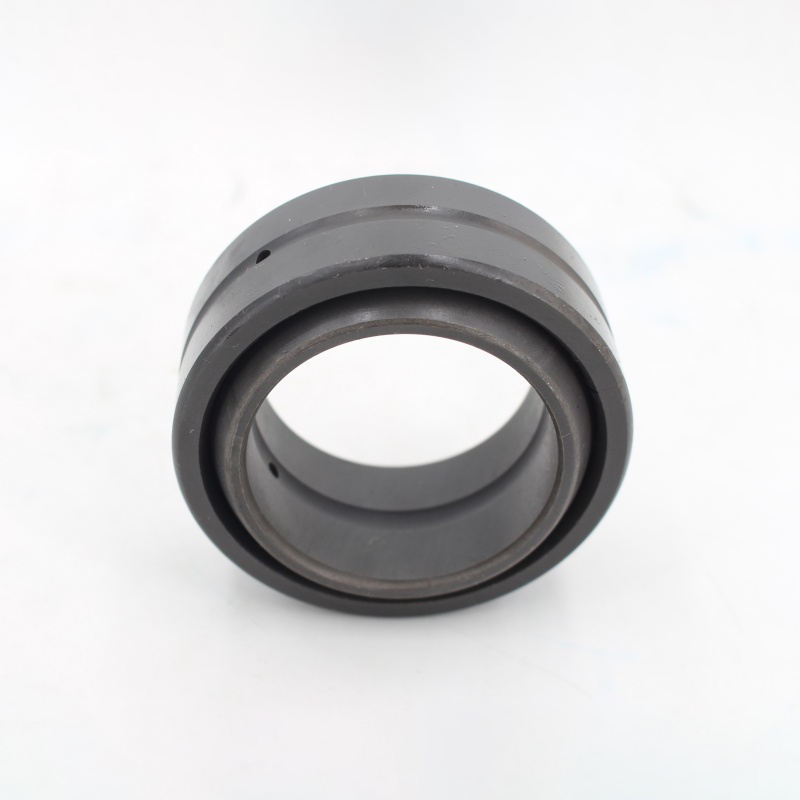

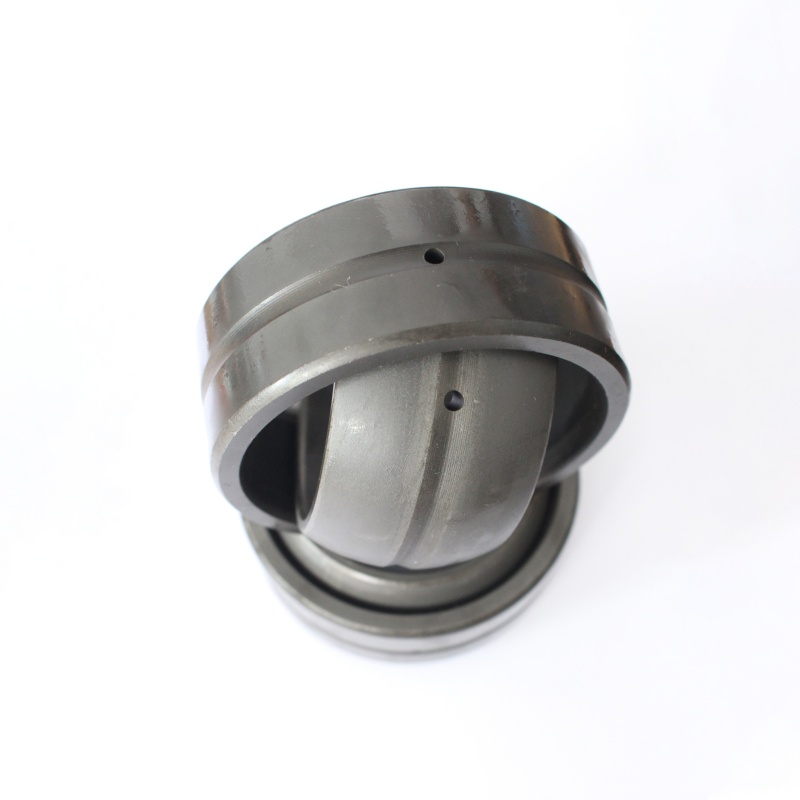

Galas dataran sfera, juga dikenali sebagai galas bersama, adalah komponen mekanikal yang direka bentuk secara unik untuk menampung misalignment sudut dan pergerakan berayun atau berputar antara bahagian yang disambungkan. Tidak seperti bola standard atau galas roller, mereka mempunyai permukaan sentuhan gelongsor berbentuk sfera (cincin dalaman) yang menyatakan dalam cincin luar sfera yang sepadan. Reka bentuk ini membolehkan pergerakan dalam pelbagai arah serentak.
Galas dataran sfera

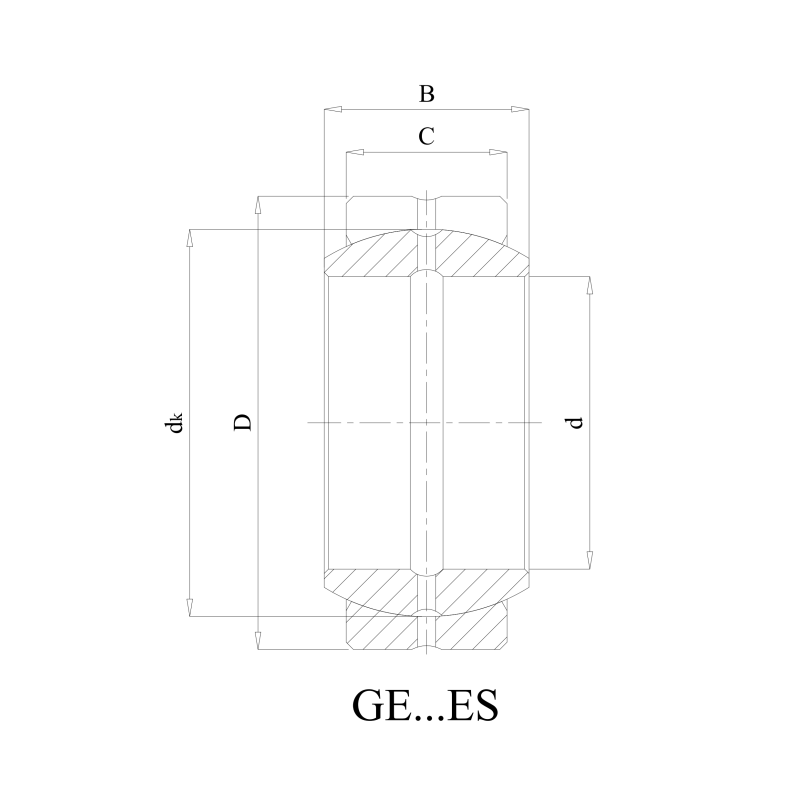

| ISO | GE160ES | |
| Bore diameter | d | 160 mm |
| Diameter luar | D | 230 mm |
| Lebar | B | 80 mm |
| Cincin luar lebar | C | 105 mm |
| Penilaian beban dinamik asas | Dyn.C | 816 kN |
| Penilaian beban statik asas | Stat.co | 4080 kN |
| Cincin dalaman diameter raceway | dk | 200 mm |
| Dimensi Chamfer melahirkan | R1s | 1 mm |
| Cincin luar dimensi chamfer | R2S | 1 mm |
| Galas massa | 14 kg | |
Struktur
Galas dataran sfera kami terdiri daripada dua komponen utama:
- Cincin dalaman:Cincin dalaman mempunyai diameter luar sfera cembung yang bertindak sebagai permukaan gelongsor.
- Cincin luar:Cincin luar mempunyai sfera sfera cekung yang sepadan. Bergantung pada jenis, cincin luar mungkin mudah (untuk menekan ke dalam perumahan), mempunyai flange (untuk lokasi radial), atau termasuk shank integral (jenis akhir rod). Permukaan sentuhan gelongsor biasanya direka bentuk dengan lapisan geseran rendah atau rawatan permukaan khas untuk meminimumkan memakai dan meningkatkan prestasi.
Ciri -ciri utama
- Menjauhkan diri:Menempatkan misalignment statik dan dinamik yang signifikan (pesongan aci, kesilapan pemasangan).
- Kapasiti Beban Tinggi:Direkayasa untuk menahan beban radial yang tinggi, beban paksi, atau beban gabungan dalam pelbagai arah.
- Penyerapan Kejutan:Mampu melemahkan beban dan getaran kesan.
- Pilihan penyelenggaraan yang rendah:Banyak jenis mempunyai reka bentuk yang teguh, tidak bersesuaian atau bahan tahan karat untuk operasi bebas penyelenggaraan atau selang perkhidmatan lanjutan dalam keadaan yang teruk.
- Pergerakan Lancar:Permukaan gelongsor geseran rendah memastikan artikulasi yang tepat.
- Reka bentuk padat:Penjimatan ruang berbanding dengan pelbagai galas yang mencapai artikulasi yang sama.
Industri Permohonan Utama
Galas kosong sfera sangat diperlukan dalam menuntut persekitaran kejuruteraan, terutamanya dalam:
- Automotif & Pengangkutan:Sistem penggantungan, hubungan stereng, drivetrains.
- Jentera Perindustrian:Silinder hidraulik, peralatan pengendalian bahan, jentera pembungkusan, jentera pertanian.
- Peralatan Pembinaan & Kejuruteraan:Penggali boom sendi, hubungan kren, pemuat.
- Pertanian:Traktor, penuai, bajak.
- Perlombongan:Galas yang kuat untuk latihan, penghantar, penghancur di bawah beban dan pencemaran yang melampau.
- Tenaga Angin:Sistem padang dan yaw yang memerlukan kebolehpercayaan di bawah pelbagai beban dan keadaan cuaca.
Aplikasi biasa dalam jentera & persekitaran
Galas ini penting dalam mata artikulasi kritikal seperti:
- Mata Pivot:Lengan Linkage, perhimpunan tuil.
- Silinder hidraulik/pneumatik:Mata rod dan clevises.
- Sistem Kawalan:Penggerak, hubungan yang memerlukan pergerakan yang tepat.
- Sendi penggantungan:Sendi yang diartikulasikan dalam kenderaan dan peralatan.
- Persekitaran yang keras:Persekitaran dengan habuk, kotoran, kelembapan, suhu tinggi/rendah, dan pendedahan kepada bahan kimia atau air laut (menggunakan varian tahan kakisan).
Galas dataran sfera yang direka bentuk ketepatan kami menawarkan penyelesaian artikulasi yang boleh dipercayai untuk cabaran perindustrian yang paling sukar di dunia.
