Kategori
6022

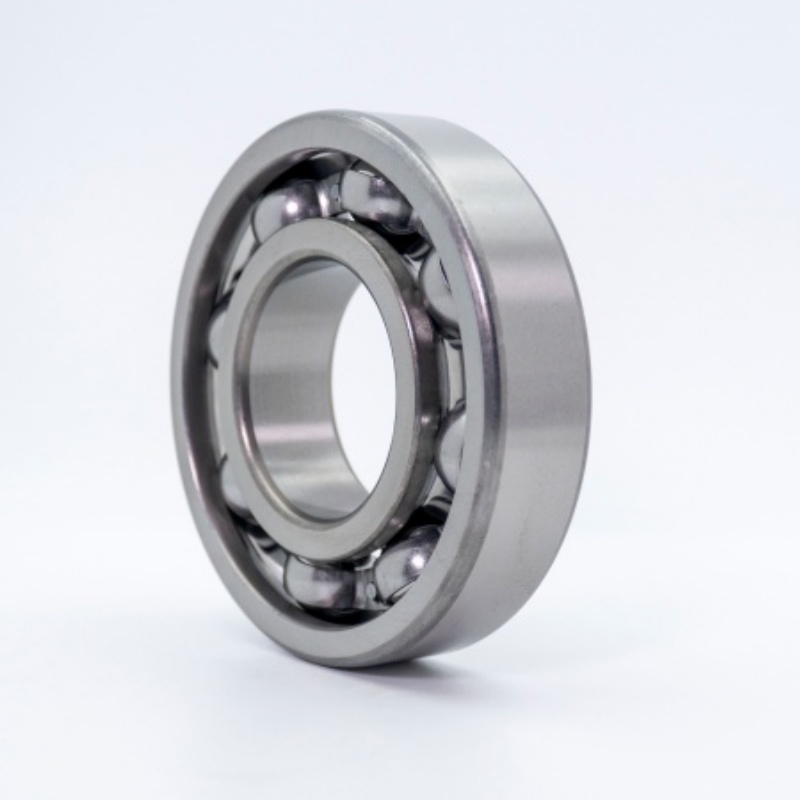

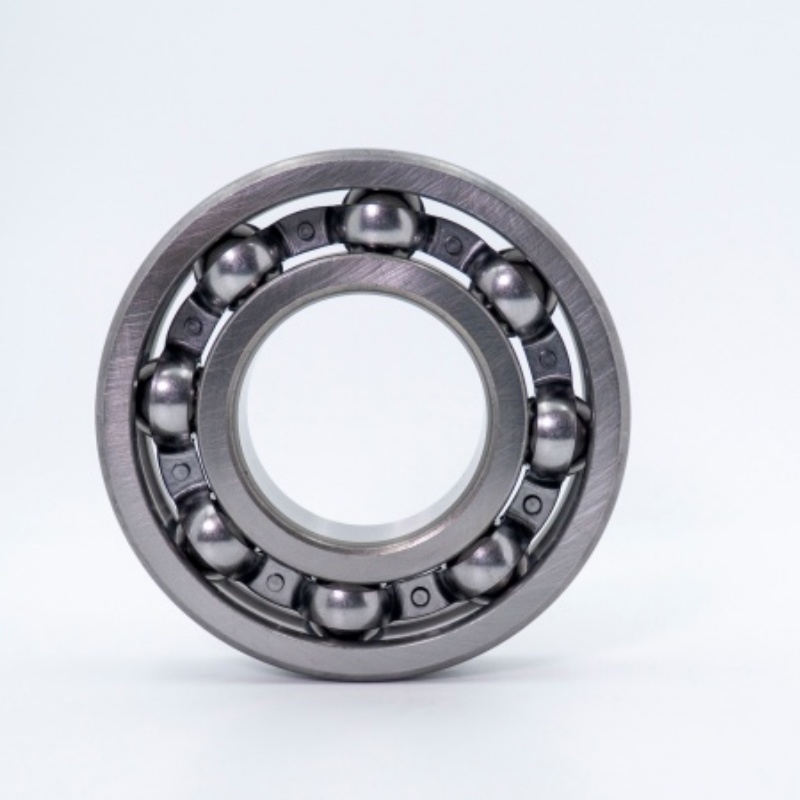

Galas bola alur yang mendalam adalah salah satu jenis galas rolling yang paling banyak digunakan. Ia terdiri daripada cincin dalaman, cincin luar, bola keluli, dan sangkar (atau komponen pengedap). Raceway alur yang mendalam pada cincin dalaman dan luaran membolehkan ia menahan beban radial dan beban paksi dua arah terhad serentak. Dikenali dengan struktur mudah dan prestasi yang boleh dipercayai, ia digunakan secara meluas dalam pelbagai peralatan mekanikal.
Galas bola alur dalam

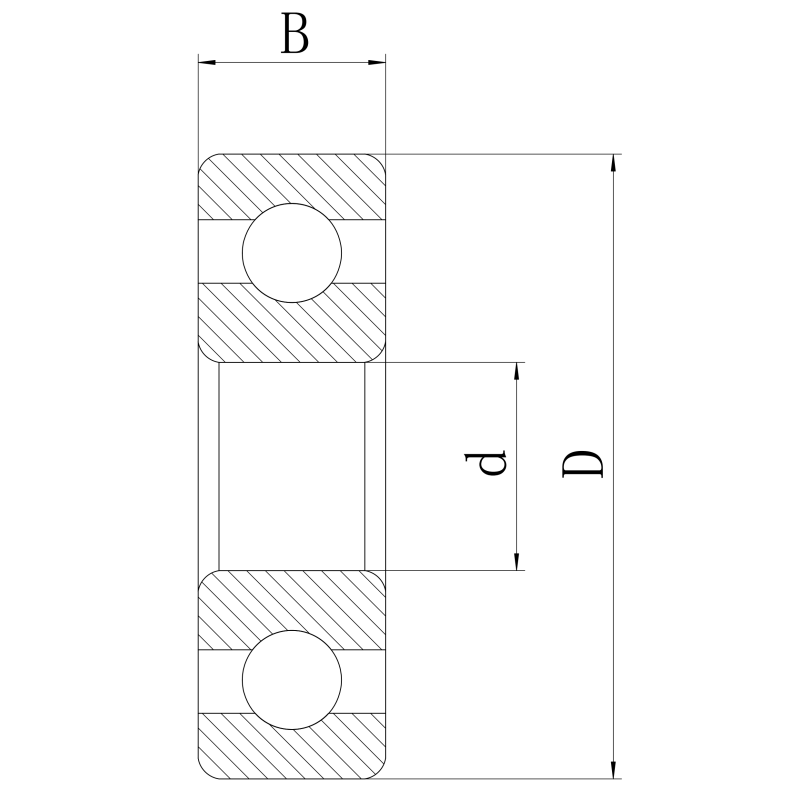

| ISO | 6022 | |
| GOST | 122 | |
| Bore diameter | d | 110 mm |
| Diameter luar | D | 170 mm |
| Lebar | B | 28 mm |
| Penilaian beban dinamik asas | C | 81.9 kN |
| Penilaian beban statik asas | C0 | 66.2 kN |
| Kelajuan rujukan | 4000 r/min | |
| Mengehadkan kelajuan | 3000 r/min | |
| Galas massa | 2.023 kg | |
Ciri -ciri galas bola alur yang mendalam
- Keupayaan berkelajuan tinggi: Reka bentuk Raceway yang dioptimumkan meminimumkan geseran, membolehkan operasi berkelajuan tinggi.
- Kehilangan geseran yang rendah: Kawasan hubungan kecil antara bola dan raceways mengurangkan rintangan dan penggunaan tenaga.
- Hayat & kebolehpercayaan perkhidmatan yang panjang: Pemesinan keluli dan ketepatan berkualiti tinggi memastikan ketahanan dan kestabilan.
- Kapasiti beban dua arah: Menempatkan beban radial dan beban paksi dua arah.
- Pemasangan mudah: Tiada pelarasan penjajaran yang diperlukan, struktur mudah, dan kos penyelenggaraan yang rendah.
Klasifikasi galas bola alur yang mendalam
- Dengan jenis pengedap:
- Galas terbuka: Tiada anjing laut; memerlukan pelinciran biasa.
- Galas yang dilindungi (ZZ/2Z): Perisai logam tunggal atau double untuk perlindungan habuk (tidak ketat minyak).
- Galas tertutup (RS/2RS): Meterai getah untuk rintangan habuk/air dan pengekalan gris.
- Mengikut saiz:
- Galas miniatur: Bore diameter <10mm, digunakan dalam instrumen ketepatan.
- Galas standard: Saiz biasa (mis., 6200 siri).
- Galas bersaiz besar: Untuk peralatan perindustrian berat.
- Jenis Khas:
- Galas keluli tahan karat: Tahan karat untuk persekitaran lembap/kimia.
- Galas hibrid seramik: Bola seramik untuk aplikasi suhu tinggi dan anti-magnetik.
Aplikasi galas bola alur yang mendalam
Galas bola alur yang mendalam digunakan di hampir semua sektor perindustrian, termasuk:
- Motor & penjana: Menyokong putaran pemutar berkelajuan tinggi.
- Komponen automotif: Kotak gear, hab roda, pengikat tali pinggang.
- Peralatan rumah tangga: Motor dalam mesin basuh, penghawa dingin, dan pembersih vakum.
- Jentera Perindustrian: Pam, peminat, tali pinggang penghantar, alat gelendong alat mesin.
- Peralatan ketepatan: Instrumen perubatan, sendi robot, motor drone.
Peringatan Hangat: Kami menawarkan pelbagai galas bola alur dalam dalam pelbagai spesifikasi dan model. Sila pilih produk yang paling sesuai berdasarkan keperluan aplikasi khusus anda (seperti magnitud beban dan arah, kelajuan, keperluan ketepatan, ruang pemasangan, keadaan persekitaran, dll.). Jangan ragu untuk bertanya!
