3318 2rs

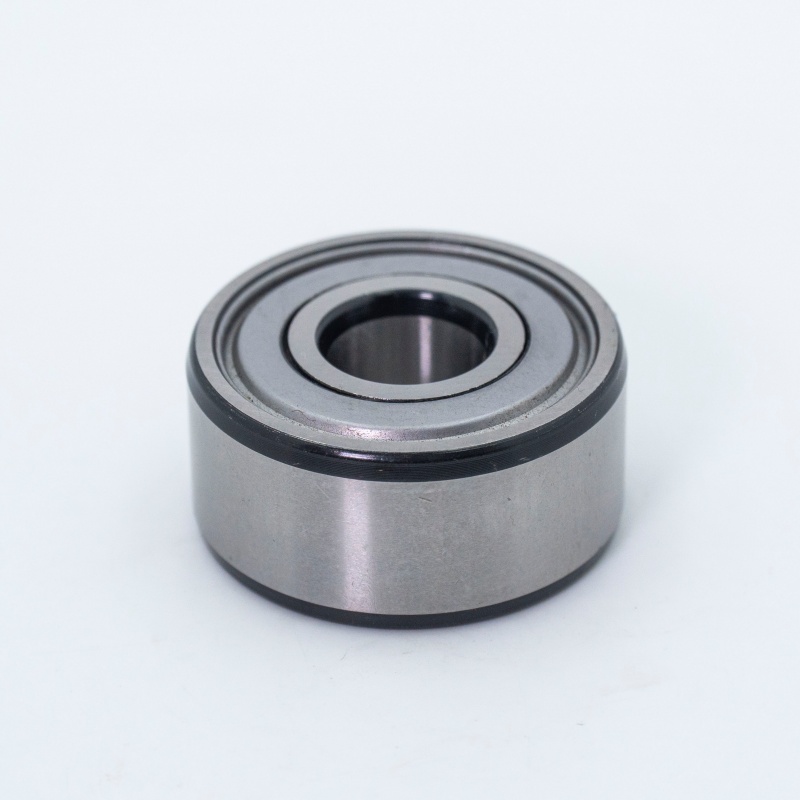

Galas bola hubungan sudut berganda adalah jenis galas rolling khusus yang dicirikan dengan mempunyai Dua baris bola keluli diatur antara raceways cincin dalaman dan luaran, dengan raceways mengimbangi antara satu sama lain di sepanjang paksi galas. Reka bentuk ini menyebabkan garis hubungan antara bola dan raceways untuk membentuk sudut (sudut kenalan) dengan satah radial galas. Kewujudan sudut hubungan ini adalah kunci untuk membolehkan galas ini Secara serentak menyokong beban radial dan paksi. Berbanding dengan galas bola hubungan sudut tunggal, reka bentuk baris berganda menawarkan kapasiti beban yang lebih tinggi (terutamanya beban paksi) dan ketegaran.
Galas bola hubungan sudut berganda

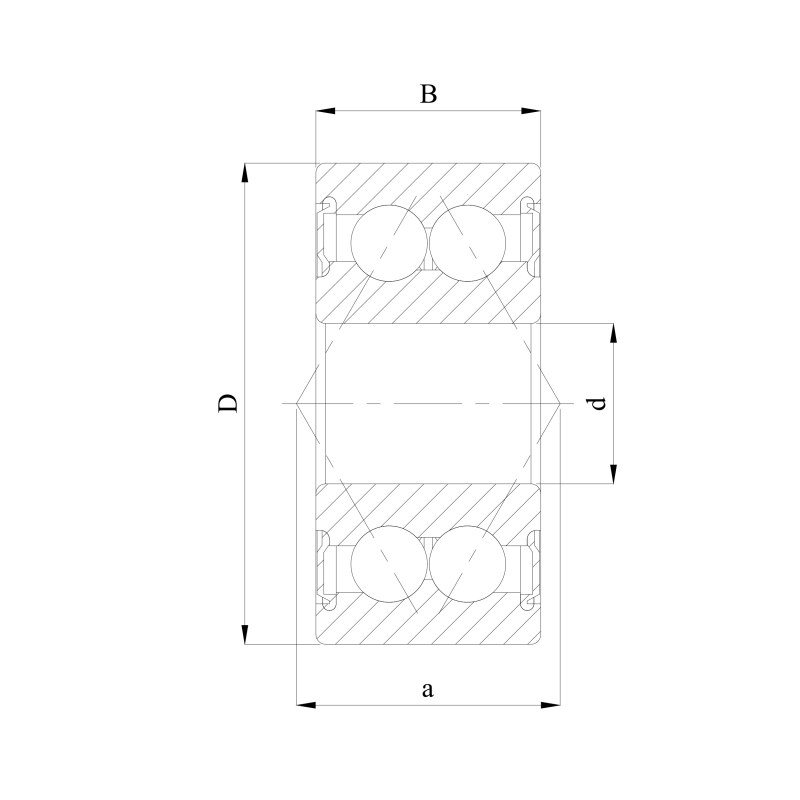

| ISO | 3318 2rs | |
| GOST | 3056318 2rs | |
| Bore diameter | d | 90 mm |
| Diameter luar | D | 190 mm |
| Lebar | B | 73 mm |
| Penilaian beban dinamik asas | C | 132 kN |
| Penilaian beban statik asas | C0 | 132 kN |
| Kelajuan rujukan | 1200 r/min | |
| Mengehadkan kelajuan | 1800 r/min | |
| Galas massa | 9.25 kg | |
Ciri -ciri galas bola hubungan sudut berganda
- Kapasiti Beban Tinggi:Kedua-dua baris bola secara substansial meningkatkan kapasiti beban radial dan paksi (terutamanya aksial bi-arah) dari galas.
- Ketegaran tinggi:Struktur baris berganda memberikan ketegaran dan kestabilan yang unggul di bawah momen terbalik atau beban gabungan, menawarkan rintangan yang lebih besar kepada ubah bentuk.
- Sokongan beban paksi bi-arah:Ini adalah kelebihan yang paling menonjol dari galas bola hubungan sudut berganda. Galas tunggal boleh menyokong beban paksi dari kedua -dua arah (mis., Kiri dan kanan) sambil mengekalkan ketepatan dan ketegaran yang tinggi. Tidak perlu memasangkan galas baris tunggal untuk mencapai sokongan bi-arah.
- Ketepatan berjalan tinggi:Dikeluarkan kepada piawaian ketepatan yang tinggi, memastikan prestasi putaran yang lancar dan tepat.
- Kompak:Walaupun mempunyai dua baris bola, reka bentuk mereka pada umumnya lebih padat daripada menggunakan gabungan dua galas baris tunggal yang berpasangan atau bersemuka, menjimatkan ruang pemasangan.
- Pemasangan yang dipermudahkan:Sebagai unit integral, pemasangan lebih mudah daripada galas baris tunggal yang dipasangkan dan memastikan keadaan pelepasan atau preload yang telah ditetapkan.
- Pelarasan Preload:Banyak galas hubungan sudut berganda berganda standard dibekalkan dengan preload yang dioptimumkan (cahaya atau medium) untuk keseimbangan yang terbaik, ketepatan yang berjalan, dan hayat perkhidmatan.
Klasifikasi Ball Hubungan Angular Bola Double
- Galas Ball Hubungan Angular Double Terlalu Diklasifikasikan Berdasarkan Sudut Hubungan Dan Ciri -ciri Reka Bentuk:
- Dengan sudut kenalan:
- 15 ° sudut hubungan:Penekanan pada keupayaan berkelajuan tinggi; Sesuai untuk beban paksi sederhana tetapi keperluan berkelajuan tinggi.
- 25 ° sudut hubungan (yang paling biasa):Menawarkan gabungan seimbang kapasiti beban radial/paksi, ketegaran, dan kelajuan; Jenis yang paling banyak digunakan.
- 30 °/40 ° sudut hubungan:Memberi tumpuan kepada kapasiti beban paksi yang tinggi dan ketegaran; Sesuai untuk beban paksi yang kebanyakannya pada kelajuan yang lebih rendah.
- Oleh reka bentuk struktur:
- Jenis Standard:Cincin luar pepejal dan cincin dalaman yang boleh dipisahkan (sering dengan bebibir atau tulang rusuk). Reka bentuk yang paling biasa (mis., 3300, 3200 siri).
- Jenis tertutup/dilindungi:Dilengkapi dengan meterai getah sentuh (RS/2RS) atau perisai bukan hubungan (ZZ/2Z) untuk persekitaran yang memerlukan perlindungan terhadap debu, kelembapan, atau pengekalan pelincir.
- Cincin luar flanged:Cincin luar mempunyai bebibir untuk kedudukan paksi mudah dan pemasangan mudah.
- Tapered Bore:Cincin dalaman mempunyai bor tirus untuk pelarasan pelepasan/preload oleh anjakan paksi.
- Load/Reka Bentuk Khas Tinggi:Seperti cincin dalaman atau luaran yang berpecah dua (mis., Beberapa reka bentuk siri 3200), dioptimumkan untuk pengagihan tekanan hubungan untuk meningkatkan lagi kapasiti beban paksi.
- Dengan siri saiz:Dikelaskan mengikut piawaian siri dimensi ISO (mis., 32, 33 siri), menunjukkan lebar yang berbeza kepada nisbah diameter.
- Dengan sudut kenalan:
Aplikasi galas bola hubungan sudut berganda
Memanfaatkan ketegaran, ketepatan, dan keupayaan mereka untuk mengendalikan tujahan dua arah, galas bola hubungan sudut berganda digunakan secara meluas dalam aplikasi yang memerlukan sokongan untuk beban gabungan (terutamanya daya paksi dua arah dan momen -momen yang terbalik) dan menuntut ketepatan putaran yang tinggi. Contohnya termasuk:
- Spindle Alat Mesin:Galas untuk gelendong dalam pelarik, mesin penggilingan, mesin pengisaran, dan lain -lain, di mana mereka adalah salah satu aplikasi yang paling lazim.
- Kotak gear:Sokongan untuk aci output dalam pengurangan gear planet dan kotak gear industri (sering memerlukan tujahan paksi dan sokongan momen condong).
- Pam Perindustrian:Sokongan aci dalam pam sentrifugal, pam skru, dan lain -lain, mengendalikan beban paksi radial dan bidirectional.
- Jentera Pembinaan/Pertanian:Drive aci, cincin membunuh.
- Jentera Percetakan:Galas silinder, yang memerlukan ketepatan tinggi dan operasi lancar.
- Jentera plastik & getah:Sokongan skru dalam extruders, roll galas dalam kalender/pengadun.
- Peminat/Blower:Sokongan rotor dalam peminat berkelajuan tinggi.
- Automotif:Aplikasi berprestasi tinggi terhad (mis., Galas pelepasan klac mewah), tetapi kurang biasa daripada galas tunggal atau empat titik hubungan disebabkan oleh kekangan ruang.
- Sendi robot.
Catatan: Kami menawarkan pelbagai galas bola hubungan sudut berganda. Sila hubungi kami untuk memilih galas optimum untuk keperluan aplikasi khusus anda (magnitud & arah beban, kelajuan, keperluan ketepatan, ruang pemasangan, keadaan persekitaran, dll.).
