23032 CAW33
Galas roller sfera adalah galas elemen rolling yang direka bentuk untuk cemerlang dalam menuntut keadaan operasi. Ciri penentuannya adalah keupayaan menyelaraskan diri. Ia secara automatik mengimbangi misalignment antara aci dan perumahan, yang disebabkan oleh kesilapan pemasangan, pesongan aci, atau penyelesaian asas (biasanya sehingga 1.5 ° - 3 °). Keupayaan unik ini menjadikan mereka penyelesaian yang ideal untuk aplikasi yang melibatkan beban berat, beban kejutan, dan situasi di mana beberapa fleksibiliti tidak dapat dielakkan.
Galas roller sfera
| ISO | 23032 CAW33 | |
| GOST | 3003132 h | |
| Bore diameter | d | 160 mm |
| Diameter luar | D | 240 mm |
| Lebar | B | 60 mm |
| Penilaian beban dinamik asas | C | 500 kN |
| Penilaian beban statik asas | C0 | 875 kN |
| Kelajuan rujukan | 1000 r/min | |
| Mengehadkan kelajuan | 1300 r/min | |
| Galas massa | 9.52 kg | |
Reka bentuk struktur
Galas terdiri daripada empat komponen utama:
- Cincin dalaman:Mempunyai dua raceways dengan tulang rusuk untuk bimbingan roller.
- Cincin luar:Mempunyai raceway sfera cekung ke dalam lubangnya. Pusat kelengkungan raceway ini bertepatan dengan pusat galas, yang membolehkan penjajaran diri.
- Rollers:Penggelek berbentuk barel (sfera), sama ada simetri atau asimetri, gulung bebas di dalam laluan sfera cincin luar, yang membolehkan kecondongan dan putaran.
- Sangkar:Kedudukan dan memisahkan penggelek, meminimumkan geseran dan putaran panduan. Sangkar biasanya diperbuat daripada keluli yang ditekan atau tembaga machined. Bearing menempatkan dua baris penggelek untuk kapasiti beban tinggi.
Ciri -ciri utama
- Penyelarasan diri yang unggul:Toleransi misalignment aci yang signifikan, melindungi galas dari tekanan kelebihan dan kegagalan pramatang, memanjangkan hayat perkhidmatan.
- Kapasiti beban luar biasa:Penggelek tong mengekalkan kawasan hubungan yang besar dengan raceway luar sfera, membolehkan kapasiti beban radial yang sangat tinggi dan pengendalian beban paksi dua arah sederhana.
- Kekukuhan & Rintangan Kejutan:Pembinaan yang kukuh mengendalikan beban berat, beban kesan, dan getaran dengan berkesan.
- Geometri dalaman yang dioptimumkan:Memastikan bimbingan roller yang cekap, walaupun pengagihan tekanan, geseran rendah, dan suhu berjalan lebih sejuk.
- Kemudahan Penyelenggaraan (Reka Bentuk Tapered Bore):Versi dengan lengan pelapik dan pelindung penyesuai memudahkan pemasangan mudah dan dismount pada aci silinder tanpa bahu.
Aplikasi biasa
Galas roller sfera adalah kerja -kerja di banyak industri berat dan persekitaran yang menuntut, termasuk:
- Jentera berat: Peralatan perlombongan (penghancur, kilang), tumbuhan metalurgi (kilang rolling), pengeluaran simen (kilang mentah, tanur).
- Pengendalian Bahan: Skrin bergetar, penghantar besar, lif baldi.
- Penjanaan Kuasa: Kotak gear turbin angin, tumbuhan hidroelektrik, pengurangan gear.
- Sektor lain: Jentera kertas, sistem pendorong marin, kotak gandar keretapi (reka bentuk tertentu), penggelek sokongan, dan sokongan pemacu industri umum.
Hubungi kami
Produk berkaitan

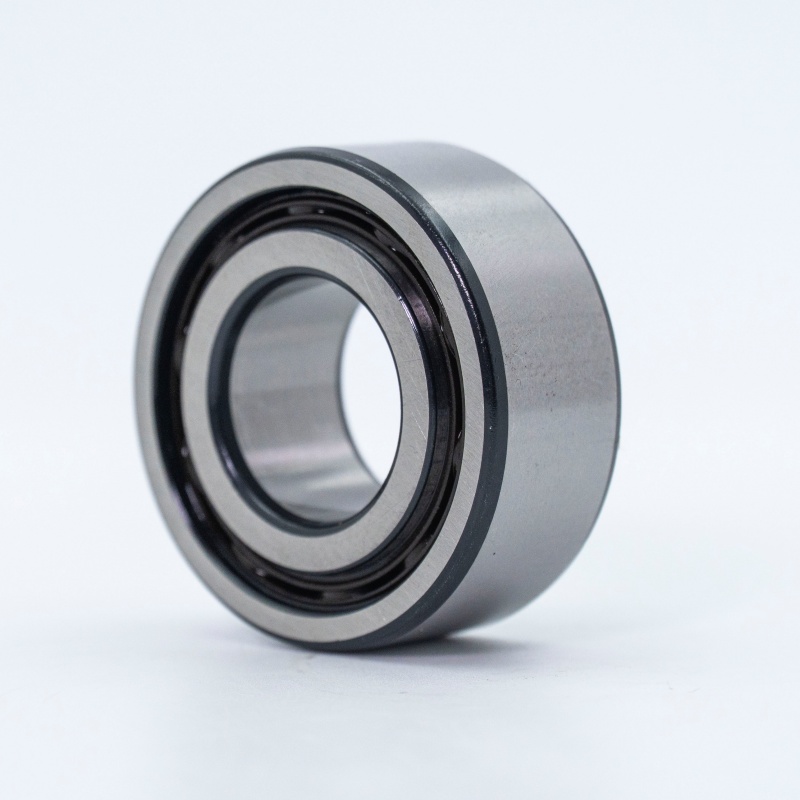

3320
