डबल पंक्ती कोनीय संपर्क बॉल बेअरिंग -3201 झेडझेड

3201 झेडझेड

डबल पंक्ती कोनीय संपर्क बॉल बीयरिंग्ज एक विशिष्ट प्रकारचे रोलिंग बेअरिंग आहे स्टीलच्या बॉलच्या दोन ओळी रेसवेसह आतील आणि बाह्य रिंग रेसवे दरम्यान व्यवस्था केलेले एकमेकांशी संबंधित ऑफसेट बेअरिंग अक्षासह. या डिझाइनमुळे बॉल आणि रेसवे दरम्यान संपर्क लाइन तयार होते कोन (संपर्क कोन) बेअरिंगच्या रेडियल प्लेनसह. या बीयरिंग्ज सक्षम करण्यासाठी या संपर्क कोनाचे अस्तित्व गुरु आहे एकाच वेळी रेडियल आणि अक्षीय भारांचे समर्थन करा? एकल पंक्ती कोनीय संपर्क बॉल बीयरिंग्जच्या तुलनेत, डबल पंक्ती डिझाइनमध्ये लक्षणीय उच्च लोड-वाहने क्षमता (विशेषत: अक्षीय भार) आणि कडकपणा उपलब्ध आहे.

विनंती सबमिट करा

डबल पंक्ती कोनीय संपर्क बॉल बेअरिंग

आयएसओ	3201 झेडझेड
Gost	3056201 झेडझेड
बोर व्यास	d	12 मिमी
बाहेरील व्यास	D	32 मिमी
रुंदी	B	15.9 मिमी
मूलभूत डायनॅमिक लोड रेटिंग	C	6.06 केएन
मूलभूत स्थिर लोड रेटिंग	सी 0	3.36 केएन
संदर्भ गती		9000 आर/मिनिट
मर्यादित वेग		12000 आर/मिनिट
सामूहिक बेअरिंग	0.058 किलो

दुहेरी पंक्ती कोनीय संपर्क बॉल बीयरिंग्जची वैशिष्ट्ये

उच्च भार क्षमता:बॉलच्या दोन ओळी बेअरिंगची रेडियल आणि अक्षीय (विशेषत: द्वि-दिशात्मक अक्षीय) लोड क्षमता दोन्ही मोठ्या प्रमाणात वाढवतात.
उच्च कडकपणा:दुहेरी पंक्तीची रचना विरघळण्यास अधिक प्रतिकार देणारी, उलथून टाकणार्‍या क्षणांमध्ये किंवा एकत्रित भारांनुसार उत्कृष्ट कडकपणा आणि स्थिरता प्रदान करते.
द्वि-दिशात्मक अक्षीय लोड समर्थन:डबल पंक्ती कोनीय संपर्क बॉल बीयरिंग्जचा हा सर्वात प्रमुख फायदा आहे. एकच बेअरिंग कडून अक्षीय भारांचे समर्थन करू शकते दोन्ही दिशानिर्देश (उदा. डावीकडे आणि उजवीकडे) उच्च अचूकता आणि कडकपणा राखताना. द्वि-दिशात्मक समर्थन मिळविण्यासाठी एकल पंक्ती बीयरिंग्ज जोडण्याची आवश्यकता नाही.
उच्च धावण्याची अचूकता:गुळगुळीत आणि तंतोतंत रोटेशनल कामगिरी सुनिश्चित करून उच्च अचूक मानकांपर्यंत उत्पादित.
कॉम्पॅक्टनेस:दोन ओळी बॉल्स असूनही, त्यांचे डिझाइन सामान्यत: दोन बॅक-टू-बॅक किंवा समोरासमोर जोडलेल्या एकल पंक्ती बीयरिंगचे संयोजन वापरण्यापेक्षा अधिक कॉम्पॅक्ट असते, माउंटिंग स्पेसची बचत होते.
सरलीकृत स्थापना:अविभाज्य युनिट म्हणून, स्थापना जोडलेल्या एकल पंक्ती बीयरिंगपेक्षा सोपी आहे आणि पूर्वनिर्धारित क्लीयरन्स किंवा प्रीलोड स्थितीची खात्री देते.
प्रीलोड समायोजन:कडकपणाच्या उत्कृष्ट संतुलनासाठी, चालू अचूकता आणि सेवा जीवनासाठी बर्‍याच मानक डबल पंक्ती कोनीय संपर्क बीयरिंग्ज ऑप्टिमाइझ्ड प्रीलोड (लाइट किंवा मध्यम) पुरविली जातात.

दुहेरी पंक्ती कोनीय संपर्क बॉल बीयरिंग्जचे वर्गीकरण

डबल पंक्ती कोनीय संपर्क बॉल बीयरिंग्ज प्रामुख्याने त्यांच्या संपर्क कोन आणि डिझाइन वैशिष्ट्यांच्या आधारे वर्गीकृत केली जातात:
- संपर्क कोनातून:
  - 15 ° संपर्क कोन:हाय-स्पीड क्षमतेवर जोर; मध्यम अक्षीय भारांसाठी परंतु उच्च-गती आवश्यकतांसाठी योग्य.
  - 25 ° संपर्क कोन (सर्वात सामान्य):रेडियल/अक्षीय लोड क्षमता, कडकपणा आणि वेग यांचे संतुलित संयोजन प्रदान करते; सर्वात जास्त प्रमाणात वापरला जाणारा प्रकार.
  - 30 °/40 ° संपर्क कोन:उच्च अक्षीय लोड क्षमता आणि कडकपणावर लक्ष केंद्रित करते; तुलनेने कमी वेगाने प्रामुख्याने अक्षीय भारांसाठी योग्य.
- स्ट्रक्चरल डिझाइनद्वारे:
  - मानक प्रकार:सॉलिड बाह्य रिंग आणि विभक्त अंतर्गत रिंग (एस) (बहुतेकदा फ्लॅंगेज किंवा फासांसह). सर्वात सामान्य डिझाइन (उदा. 3300, 3200 मालिका).
  - सीलबंद/ढाल प्रकार:धूळ, ओलावा किंवा वंगण धारणा विरूद्ध संरक्षण आवश्यक असलेल्या वातावरणासाठी संपर्क रबर सील (आरएस/2 आर) किंवा नॉन-कॉन्टॅक्ट शिल्ड्स (झेडझेड/2 झेड) सह सुसज्ज.
  - फ्लॅन्जेड बाह्य अंगठी:बाह्य रिंगमध्ये सुलभ अक्षीय स्थिती आणि सरलीकृत स्थापनेसाठी फ्लॅंज आहे.
  - टॅपर्ड बोअर:अंतर्गत रिंगमध्ये अक्षीय विस्थापनाद्वारे क्लीयरन्स/प्रीलोड समायोजनासाठी टॅपर्ड बोअर आहे.
  - उच्च भार/विशेष डिझाइन:जसे की डबल-स्प्लिट अंतर्गत किंवा बाह्य रिंग्ज (उदा. काही 3200 मालिका डिझाइन), अक्षीय लोड क्षमता वाढविण्यासाठी संपर्क ताण वितरणासाठी अनुकूलित.
- आकार मालिकेद्वारे:आयएसओ डायमेंशन मालिका मानकांनुसार वर्गीकृत (उदा. 32, 33 मालिका), व्यासाचे प्रमाण भिन्न रुंदी दर्शवते.

डबल पंक्ती कोनीय संपर्क बॉल बीयरिंग्जचे अनुप्रयोग

त्यांची उच्च कठोरता, अचूकता आणि द्विदिशात्मक थ्रस्ट हाताळण्याची क्षमता, दुहेरी पंक्ती कोनीय संपर्क बॉल बीयरिंग्ज एकत्रित भार (विशेषत: द्विदिश अक्षीय शक्ती आणि उलथापालथित क्षण) साठी समर्थन आवश्यक असलेल्या अनुप्रयोगांमध्ये मोठ्या प्रमाणात वापरली जातात आणि उच्च रोटेशनल अचूकतेची मागणी करतात. उदाहरणांमध्ये हे समाविष्ट आहे:

मशीन टूल स्पिन्डल्स:लेथ्स, मिलिंग मशीन, ग्राइंडिंग मशीन इ. मधील स्पिंडल्ससाठी बीयरिंग्ज, जिथे ते सर्वात प्रचलित अनुप्रयोगांपैकी एक आहेत.
गिअरबॉक्सेस:ग्रह गीअर रिड्यूसर आणि औद्योगिक गिअरबॉक्सेसमधील आउटपुट शाफ्टसाठी समर्थन (बर्‍याचदा अक्षीय थ्रस्ट आणि टिल्टिंग मोमेंट सपोर्टची आवश्यकता असते).
औद्योगिक पंप:सेंट्रीफ्यूगल पंप, स्क्रू पंप इत्यादींमध्ये शाफ्ट समर्थन, रेडियल आणि द्विदिशात्मक अक्षीय भार हाताळते.
बांधकाम/कृषी यंत्रणा:ड्राइव्ह शाफ्ट, रिंग्ज.
मुद्रण यंत्रणा:सिलेंडर बीयरिंग्ज, उच्च सुस्पष्टता आणि गुळगुळीत ऑपरेशन आवश्यक आहे.
प्लास्टिक आणि रबर मशीनरी:एक्सट्रूडर्समध्ये स्क्रू समर्थन, कॅलेंडर/मिक्सरमध्ये रोल बीयरिंग्ज.
चाहते/ब्लोअर:हाय-स्पीड चाहत्यांमध्ये रोटर समर्थन.
ऑटोमोटिव्ह:मर्यादित उच्च-कार्यक्षमता अनुप्रयोग (उदा. उच्च-अंत क्लच रीलिझ बीयरिंग्ज), परंतु जागेच्या मर्यादेमुळे एकल-पंक्ती किंवा चार-बिंदू-संपर्क बीयरिंगपेक्षा कमी सामान्य.
रोबोट जोड

टीप: आम्ही दुहेरी पंक्ती कोनीय संपर्क बॉल बीयरिंग्जची विस्तृत श्रेणी ऑफर करतो. कृपया आपल्या विशिष्ट अनुप्रयोग आवश्यकतांसाठी इष्टतम बेअरिंग निवडण्यासाठी आमच्याशी संपर्क साधा (लोड परिमाण आणि दिशा, वेग, अचूकता आवश्यकता, माउंटिंग स्पेस, पर्यावरणीय परिस्थिती इ.).

मागील बातम्या

Ucfl217-53

पुढील बातम्या

3201

आमच्याशी संपर्क साधा

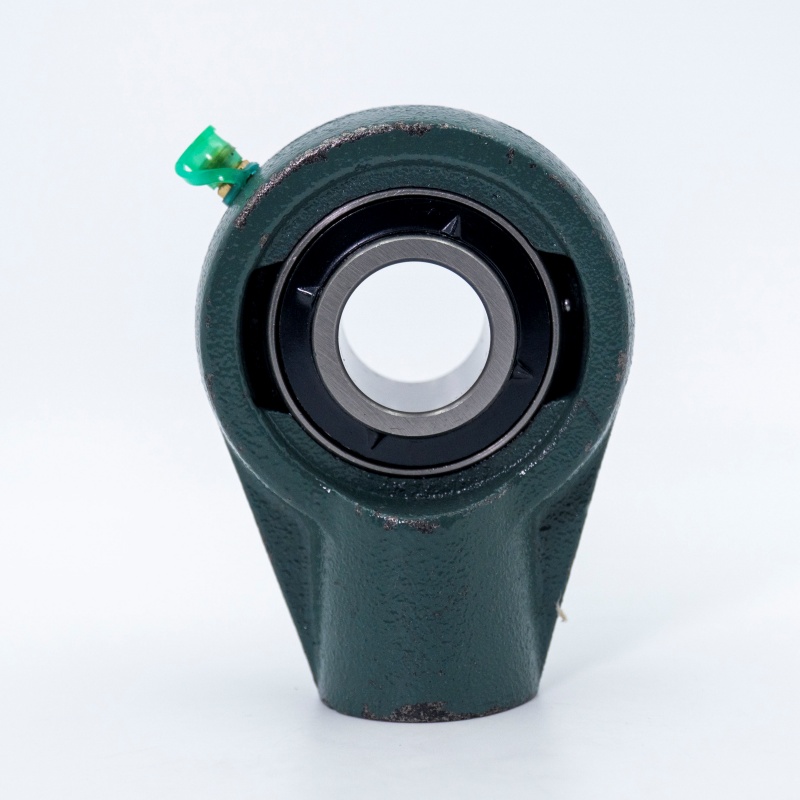

Ucha206-19
