ഇനം

K3x5x7

സൂചി റോളർ ബിയറിംഗ് 4: 1 കവിഞ്ഞോടെയുള്ള സിലിണ്ടർ റോളറുകൾ ഉപയോഗിക്കുന്നു. ഈ "സൂചി പോലുള്ള" ജ്യാമിതി അങ്ങേയറ്റം കോംപാക്റ്റ് ക്രോസ്-സെക്ഷനുകൾക്കുള്ളിൽ അസാധാരണമായ റേഡിയൽ ലോഡ് ശേഷി പ്രവർത്തനക്ഷമമാക്കുന്നു, തുല്യമായ അളവുകളുടെ ബോൾ ബെയറിംഗിനെ അപേക്ഷിച്ച് മികച്ച ബഹിരാകാശക്ഷമത.

അഭ്യർത്ഥന സമർപ്പിക്കുക

സൂചി റോളർ ബിയറിംഗ്

ഐസോ	K3x5x7
റേസ്വേ വ്യാസം ആന്തരിക മോതിരം	എഫ്ഡബ്ല്യു	3 മിമി
പുറത്ത് വ്യാസമുള്ള	Ew	5 മി.മീ.
വീതി	ബിസി	7 മി.മീ.
അടിസ്ഥാന ഡൈനാമിക് ലോഡ് റേറ്റിംഗ്	C	0.74 കൾ
അടിസ്ഥാന സ്റ്റാറ്റിക് ലോഡ് റേറ്റിംഗ്	C0	0.62 കൾ
പരിമിതപ്പെടുത്തുന്നു		24000 R / മിനിറ്റ്
കൂട്ടത്തോടെ	0.0003 കിലോ

ഘടനാപരമായ തകര്ക്ക

പ്രധാന ഘടകങ്ങളിൽ ഇവ ഉൾപ്പെടുന്നു:

പുറം റിംഗ്: സാധാരണയായി റേസ്വേ ഉപയോഗിച്ച് (സിജില്ലാത്ത തരങ്ങൾ പുറം റിംഗ് ഒഴിവാക്കുക)
സൂചി റോളറുകൾ: ലൈൻ കോൺടാക്റ്റ് വഴി പ്രിസിഷൻ-ഗ്ര ground ണ്ട് റോളറുകൾ ലോഡ് വഴി ലംഘിക്കുന്നു
കൂട്: BRASS / സ്റ്റീൽ / പോളിമർ മെറ്റീരിയൽ റോളറുകൾ (സിജില്ലാത്ത തരങ്ങൾ കൂട്ടിൽ ഒഴിവാക്കുക)
ആന്തരിക മോതിരം: ഓപ്ഷണൽ ഘടകം (E.G., ആന്തരിക റിംഗ് ഉപയോഗിച്ച് എൻഎൻഎ-തരം ഇല്ലാതെ)

വർഗ്ഗീകരണ സംവിധാനം

രൂപകൽപ്പന പ്രകാരം: പൂർണ്ണ പൂരകം (ഉയർന്ന ലോഡ്), കേജ്ജ് (അതിവേഗ കഴിവ്)
പ്രവർത്തനത്തിലൂടെ: റേഡിയൽ, ത്രസ്റ്റ്, കോമ്പിനേഷൻ ബിയറിംഗുകൾ
പ്രത്യേക തരം: ഫ്ലാംഗുചെയ്ത (ആക്സിയൽ പൊസിഷനിംഗ്), വിന്യസിക്കുന്നു (തെറ്റായ നഷ്ടപരിഹാരം)

സാങ്കേതിക നേട്ടങ്ങൾ

സവിശേഷത	എഞ്ചിനീയറിംഗ് ആനുകൂല്യം
അൾട്രാ മെലിം വിഭാഗം	60% റേഡിയൽ സ്ഥലം സംരക്ഷിക്കുന്നു
ഉയർന്ന ലോഡ് സാന്ദ്രത	300% ഉയർന്ന ശേഷി vs. പന്തുകൾ
ഷോക്ക് റെസിസ്റ്റൻസ്	ലൈൻ കോൺടാക്റ്റ് സമ്മർദ്ദം വിതരണം ചെയ്യുന്നു
ഭ്രമണം കൃത്യത	0.03 എംഎം പ്രിസിഷൻ സിസ്റ്റങ്ങൾക്കായി
കുറിപ്പ്: വേഗത്തിലുള്ള പരിമിതി കേജിന്റെ മെറ്റീരിയൽ വ്യത്യാസപ്പെടുന്നു

വ്യവസായ ആപ്ലിക്കേഷനുകൾ

ഓട്ടോമോട്ടീവ്: പ്രക്ഷേപണം (ഉദാ., Jtekt nk17 / 20), വടി ബന്ധിപ്പിക്കുന്നു
റോബോട്ടിക്സ്: ആർട്ടിലൈസറ്റഡ് സന്ധികൾ (പൂർണ്ണ പൂരക തരം നിലനിൽക്കും)
എയ്റോസ്പേസ്: APU റോട്ടർ സപ്പോർട്ട് ബെയറിംഗ്
വൈദസംബന്ധമായ: സിടി സ്കാനർ ഗണ റൊട്ടേഷൻ (എംആർഐ-സുരക്ഷിത പതിപ്പുകൾ)
നിര്മ്മാണം: ഹൈഡ്രോളിക് പമ്പ് ഡ്രൈവുകൾ (ടിംകെൻ ടോർ 47)

പരിസ്ഥിതി പൊരുത്തപ്പെടുത്തൽ

വവസ്ഥ	ശുപാർശ ചെയ്യുന്ന പരിഹാരം
ഉയർന്ന താപനില	സെറാമിക്-പൂശിയ റോളറുകൾ + പ്രത്യേക കൂടുകൾ
നശിക്കുന്ന മാധ്യമങ്ങൾ	പൂർണ്ണ സ്റ്റെയിൻലെസ് സ്റ്റീൽ (എസ്എസ് സഫിക്സ്)
മലിനമായ പ്രദേശങ്ങൾ	ഇരട്ട-ലിപ് കോൺടാക്റ്റ് സീലുകൾ (2rs)
അൾട്രാ-ഉയർന്ന വേഗത	പോളിമർ കൂടുകളെ + ഓയിൽ-എയർ ലൂബ്രിക്കേഷൻ

മുമ്പത്തെ വാർത്ത

Nu313

അടുത്ത വാർത്ത

Nu2312

ഞങ്ങളെ സമീപിക്കുക

അനുബന്ധ ഉൽപ്പന്നങ്ങൾ

UCP316

അഡാപ്റ്റർ സ്ലീവ് ഉപയോഗിച്ച് യുസി സീരീസ് ബിയറികൾ സ്റ്റാൻഡേർഡ്, വ്യാപകമായ തലയിറപ്പ് ബോൾ ബിയറിംഗ് യൂണിറ്റുകൾ പരാമർശിക്കുന്നു. ഒരു കാസ്റ്റ് ഇരുമ്പ് ഭവന നിർമ്മാണ പ്രയോജനപ്പെടുത്തുന്നതിന് രൂപകൽപ്പന ചെയ്ത ഒരു ഗോളാകൃതിയിലുള്ള പുറം വ്യാസം (എസ്പിബി) ഫീച്ചർ ചെയ്ത ആഴത്തിലുള്ള ഗ്രോവ് ബോൾ വഹിക്കൽ അവരുടെ കാമ്പിൽ ഉണ്ട്. മെട്രിക് അളവുകളുമായി ചേർന്നുനിൽക്കുന്നു, ഈ സീരീസ് ...

കൂടുതൽ വായിക്കുക

6211 zz

ചുരുങ്ങിയെടുത്ത ബിയറിംഗുകളിൽ ഒന്നാണ് ആഴത്തിലുള്ള ഗ്രോവ് ബോൾ ബെയറിംഗ്. ഒരു ആന്തരിക മോതിരം, ബാഹ്യ മോതിരം, ഉരുക്ക് പന്തുകൾ, ഒരു കൂട്ടിൽ (അല്ലെങ്കിൽ സീലിംഗ് ഘടകങ്ങൾ) അടങ്ങിയിരിക്കുന്നു. ആന്തരിക, പുറം വളയങ്ങളിലെ ആഴത്തിലുള്ള ആവേശകരമായ തോവ് റേവ്വേകൾ റേഡിയൽ ലോഡുകളും പരിമിതവും നേരിടാൻ അനുവദിക്കുന്നു ...

കൂടുതൽ വായിക്കുക

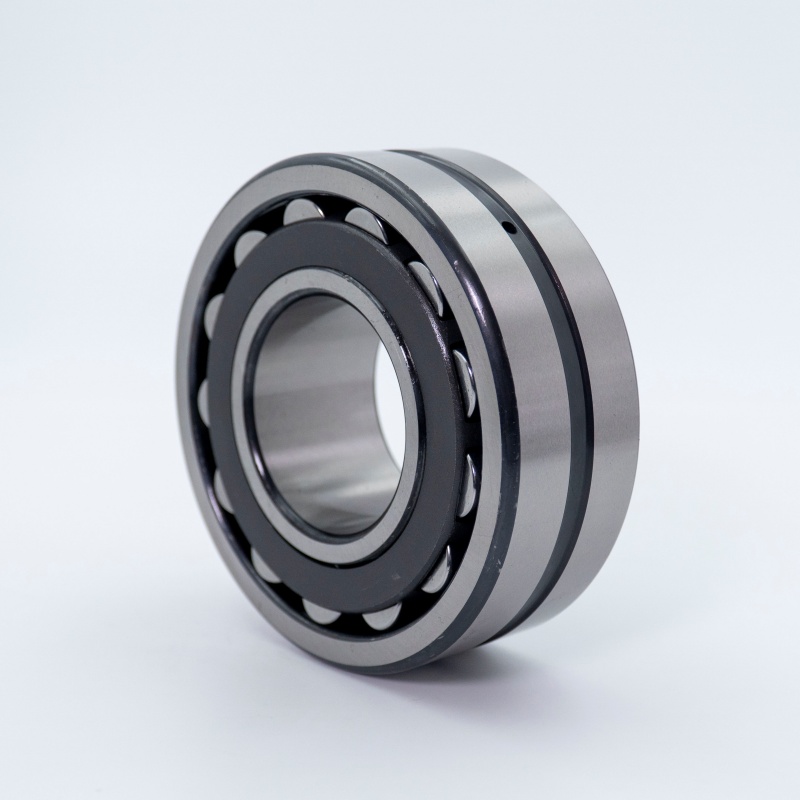

22215 kcw33
