ഇനം

22308 kcw33

ഓപ്പറേറ്റിംഗ് അവസ്ഥകൾ ആവശ്യപ്പെടുന്നതിൽ എക്സലിലേക്ക് രൂപകൽപ്പന ചെയ്ത ഉയർന്ന എഞ്ചിനീയറിംഗ് റോളിംഗ്-എലമെന്റ് ബിയേഷനാണ് ഗോത്രകലേൾ റോളർ ബെയറിംഗ്. അതിന്റെ നിർവചിക്കുന്ന സവിശേഷത അത് സ്വയം വിന്യ കഴിവ്. പിശകുകൾക്കിടയിലൂടെ ഉണ്ടാകുന്ന ഷാഫ്റ്റും പാർപ്പിടവും തമ്മിലുള്ള തെറ്റിദ്ധാരണത്തിന് ഇത് യാന്ത്രികമായി കുറയ്ക്കുന്നതിന് (സാധാരണയായി 1.5 ° - 3 ° വരെ). കനത്ത ലോഡുകൾ, ഷോക്ക് ലോഡുകൾ എന്നിവ ഉൾപ്പെടുന്ന അപ്ലിക്കേഷനുകൾക്ക് ഈ സവിശേഷ പരിഹാരത്തെ അവയ്ക്ക് അനുയോജ്യമാവുന്നു, ചില വഴക്കം ഒഴിവാക്കാനാവാത്ത സാഹചര്യങ്ങൾ.

അഭ്യർത്ഥന സമർപ്പിക്കുക

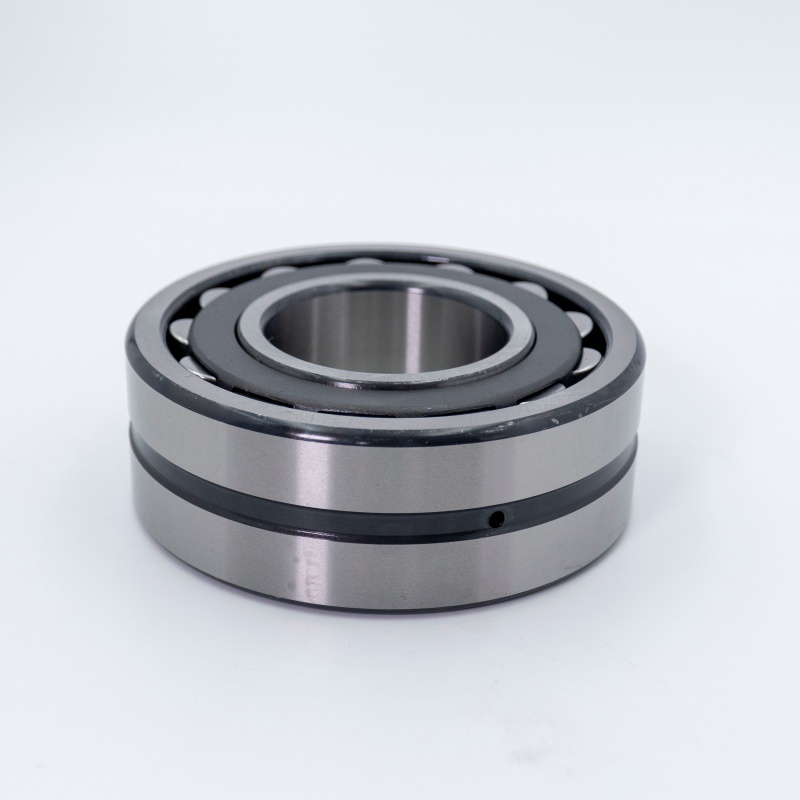

ഗോളാകൃതിയിലുള്ള റോളർ ബെയറിംഗ്

ഐസോ	22308 kcw33
ഗാസ്തു	153608 മണിക്കൂർ
സ്ലീവ് നമ്പർ.	H2308
പ്രസവിച്ച വ്യാസം	d	40 മി.മീ.
പുറത്ത് വ്യാസമുള്ള	D	90 മി.മീ.
വീതി	B	33 മി.മീ.
അടിസ്ഥാന ഡൈനാമിക് ലോഡ് റേറ്റിംഗ്	C	72 ുകൾ
അടിസ്ഥാന സ്റ്റാറ്റിക് ലോഡ് റേറ്റിംഗ്	C0	83 er
റഫറൻസ് വേഗത		3200 R / മിനിറ്റ്
പരിമിതപ്പെടുത്തുന്നു		2600 R / മിനിറ്റ്
കൂട്ടത്തോടെ	0.978 കിലോ

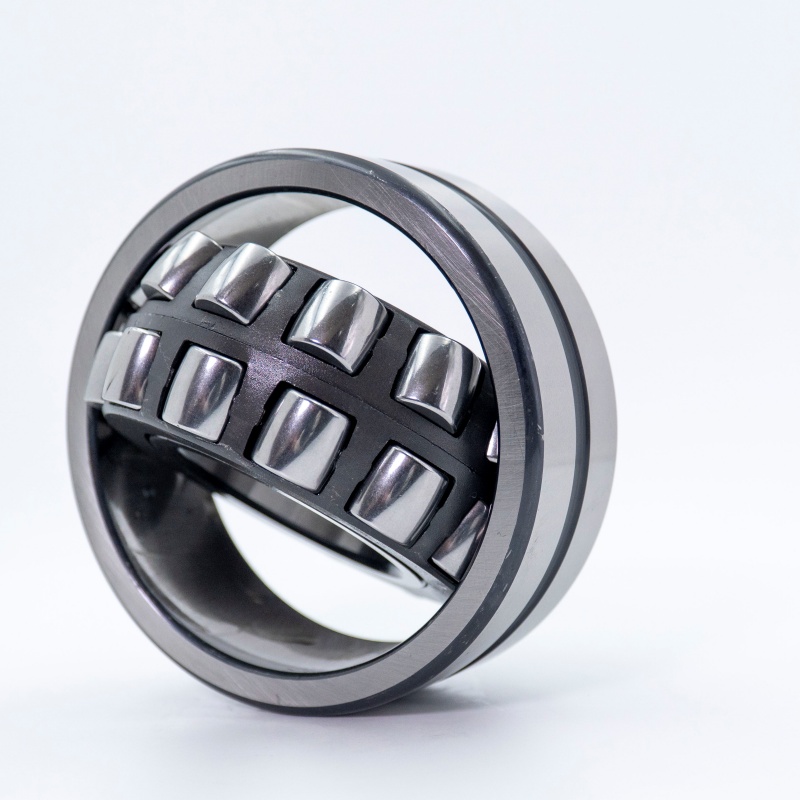

ഘടനാപരമായ രൂപകൽപ്പന

ബെയറിംഗിൽ നാല് പ്രധാന ഘടകങ്ങളുണ്ട്:

ആന്തരിക മോതിരം:റോളർ മാർഗ്ഗനിർദ്ദേശത്തിനായി വാരിയെല്ലുകളുള്ള രണ്ട് റേസ്വേകൾ അവതരിപ്പിക്കുന്നു.
പുറം റിംഗ്:ഒരു കോൺകീവ് ഗോളാകൃതിയിലുള്ള റേസസ്വേ നിലയിലേക്ക് അതിന്റെ പ്രസവമുണ്ട്. ഈ റേവ്വേയുടെ വക്രതയുടെ കേന്ദ്രം ബെയറിംഗ് കേന്ദ്രവുമായി യോജിക്കുന്നു, സ്വയം വിന്യാസം പ്രാപ്തമാക്കുന്നു.
റോളറുകൾ:ബാരൽ ആകൃതിയിലുള്ള (ഗോളാകൃതിയിലുള്ള) റോളറുകൾ, സമമിതി അല്ലെങ്കിൽ അസമമായ, പുറം റിംഗിന്റെ ഗോളാകൃതിയ്ക്കുള്ളിൽ സ്വതന്ത്രമായി ഉരുട്ടുക, ചരിവ്, ഭ്രമണം എന്നിവ അനുവദിക്കുന്നു.
കൂട്ടിൽ:ഘടനയും മാർഗനിർദേശവും കുറച്ചുകൊണ്ട് റോളറുകളെ വേർതിരിക്കുന്നു. കൂടുകൾ സാധാരണയായി അമർത്തിയ ഉരുക്ക് അല്ലെങ്കിൽ മെച്ചഡ് പിച്ചള ഉപയോഗിച്ചാണ് നിർമ്മിച്ചിരിക്കുന്നത്. ഉയർന്ന ലോഡ് ശേഷിക്കായി ബിയറിംഗ് രണ്ട് വരികളുള്ള റോളറുകളുണ്ട്.

പ്രധാന സവിശേഷതകൾ

മികച്ച സ്വയം വിന്യാസം:കാര്യമായ വായ്പാ തെറ്റിദ്ധാരണയെ സഹിക്കുന്നു, എഡ്ജ് സ്ട്രെസ്, അകാല പരാജയം, സേവന ജീവിതം നീട്ടുന്നു.
അസാധാരണമായ ലോഡ് ശേഷി:ഗോരേലിക് ബാഹ്യ റേസ്വേ ഉപയോഗിച്ച് ബാരൽ റോളറുകൾ ഒരു വലിയ കോൺടാക്റ്റ് പ്രദേശം നിലനിർത്തുന്നു, വളരെ ഉയർന്ന റേഡിയൽ ലോഡ് ശേഷിയും മിതമായ ദ്വിതീയ ലോഡ് ലോഡ് കൈകാര്യം ചെയ്യലും പ്രാപ്തമാക്കുന്നു.
കരുത്തുറ്റവും ഷോക്ക് പ്രതിരോധം:ഉറപ്പുള്ള നിർമാണം കനത്ത ലോഡുകൾ, ഇംപാക്റ്റ് ലോഡുകൾ, വൈബ്രേഷനുകൾ എന്നിവ ഫലപ്രദമായി കൈകാര്യം ചെയ്യുന്നു.
ഒപ്റ്റിമൈസ് ചെയ്ത ആന്തരിക ജ്യാമിതി:കാര്യക്ഷമമായ റോളർ മാർഗ്ഗനിർദ്ദേശം, സ്ട്രെസ് ഡിസ്ട്രിക്റ്റ്, കുറഞ്ഞ സംഘർഷം, തണുത്ത താപനില എന്നിവ ഉറപ്പാക്കുന്നു.
പരിപാലനത്തിന്റെ എളുപ്പത (ടാപ്പേർഡ് ബോർഡ് ഡിസൈൻ):ടാപ്പുചെയ്ത ബോറഡും അഡാപ്റ്റർ സ്ലീവ് ഉള്ള പതിപ്പുകൾ തോളിലേക്കാളില്ലാത്ത സിലിണ്ടർ ഷാഫ്റ്റുകളിൽ എളുപ്പത്തിൽ മ ing ണ്ടിംഗും വെളിപ്പെടുത്തുകയും സുഗമമാക്കുന്നു.

സാധാരണ ആപ്ലിക്കേഷനുകൾ

നിരവധി കനത്ത വ്യവസായങ്ങളിലെ വർക്ക്ഹോഴ്സും ഇനിപ്പറയുന്നവകൾപ്പെടെയുള്ള പരിതസ്ഥിതികളും ഉള്ള വർക്ക്ഹോഴ്സാണ് ഗോളാകൃതിയിലുള്ള റോളർ ബിയറുകൾ.

കനത്ത യന്ത്രങ്ങൾ: ഖനന ഉപകരണങ്ങൾ (ക്രഷേഴ്സ്, മിൽസ്), മെറ്റലർജിക്കൽ സസ്യങ്ങൾ (റോളിംഗ് മിൽസ്), സിമൻറ് പ്രൊഡക്ഷൻ (റോൾസ്, കിലോസ്).
മെറ്റീരിയൽ കൈകാര്യം ചെയ്യൽ: സ്ക്രീനുകൾ, വലിയ കൺവെയർ, ബക്കറ്റ് എലിവേറ്ററുകൾ.
വൈദ്യുതി ഉൽപാദനം: വിൻഡ് ടർബൈൻ ഗിയർബോക്സുകൾ, ജലവൈദ്യുത സസ്യങ്ങൾ, ഗിയർ റിഡക്റ്ററുകൾ.
മറ്റ് മേഖലകൾ: പേപ്പർ മെഷിനറി, മറൈൻ പ്രൊപ്പൽഷൻ സംവിധാനങ്ങൾ, റെയിൽവേ ആക്സിൽ ബോക്സുകൾ (ചില ഡിസൈനുകൾ), സപ്പോർട്ട് റോളറുകൾ, ജനറൽ വ്യാവസായിക ഡ്രൈവഷാഫ്റ്റ് പിന്തുണ.
