N2319

Цилиндричните ролери лежишта се тркалачки лежишта специјално дизајнирани за да сместат високи радијални оптоварувања. Нивните клучни елементи за тркалање се цилиндрични ролери кои прават линеарен контакт со Raceways. Овој дизајн ги прави исклучително ефикасни при ракување со чисти радијални сили, служејќи како критични компоненти во огромна низа индустриски апликации. Споредено со топката со иста големина, тие нудат значително поголем капацитет за носење на оптоварување со радијално.

Поднесете барање

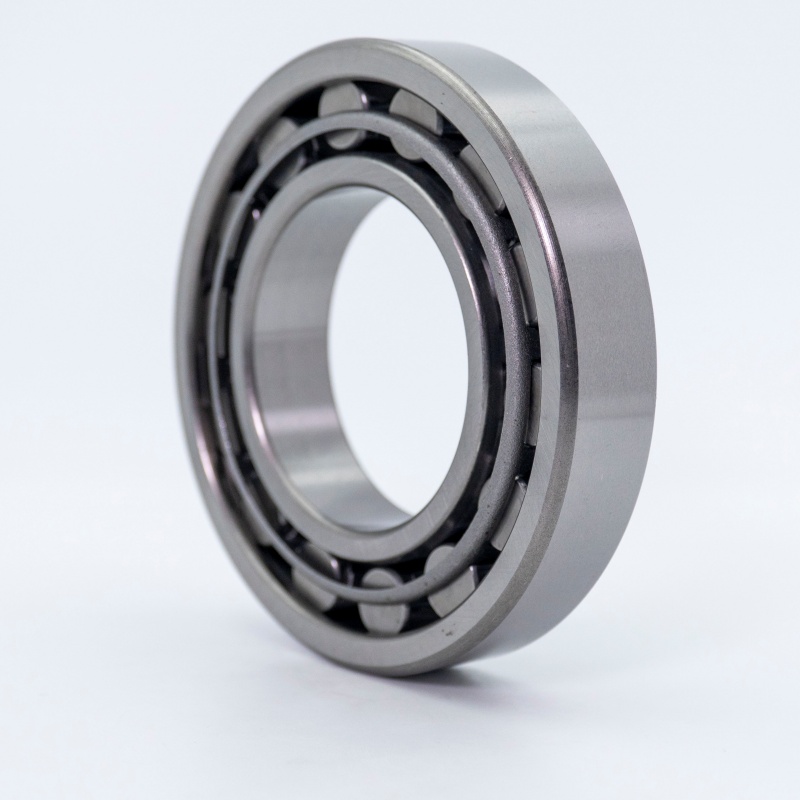

Цилиндрично лежиште на ролери

ISO	N2319
Господ	2619
Дијаметар на носење	d	95 мм
Надворешен дијаметар	D	200 мм
Ширина	B	67 мм
Основен динамичен рејтинг на оптоварување	C	301 КН
Основен рејтинг на статичко оптоварување	C0	319 КН
Брзина на референца		2600 r/min
Ограничување на брзината		2200 r/min
Тежина	9,52 кг

Структура на цилиндрични ролери за лежишта

Типично цилиндрично ролериско лежиште се состои од следниве главни компоненти:
1. Надворешен прстен:Обично се карактеризираат со фиксни ребра или прирабници од една или од двете страни за да обезбедат аксијално водство за ролерите.
2. Внатрешен прстен:Исто така, обично има ребра или прирабници за водство на ролери. Во зависност од дизајнот, внатрешниот прстен може да биде интегрален со ребра или раздвојување (олеснување на монтажата).
3. Цилиндрични ролери:Цилиндрични тркалачки елементи со прецизно ниво што се компонентите што носат оптоварување. Должината на ролерот е обично малку помалку од нивниот дијаметар.
4. Кафез (држач):Ги раздвојува ролерите рамномерно, ги спречува да се трие едни против други и ги води правилно во рамките на патеките. Материјалите за кафез вклучуваат челик, месинг или полимери (на пр. Полиамид/најлон).

Карактеристики на цилиндричните ролери за лежишта

Капацитет на високо радијално оптоварување:Дизајнот на контакт со линијата им овозможува да се справат со значително поголеми радијални оптоварувања од лежиштата со топка со иста големина.
Висока радијална ригидност:Одлична вкочанетост во радијалната насока, што резултира во минимална деформација под оптоварување.
Ниско триење:Ниската отпорност на тркалање придонесува за висока ефикасност.
Способност со голема брзина:Добро дизајнираните лежишта (особено со лесни кафези) се погодни за високи брзини на ротации.
Одделеност:Многу типови (на пр., Nu, NJ Designs) имаат одвоени прстени (внатрешни и/или надворешни), поедноставувајќи го монтирањето, расклопувањето и одржувањето.
Ограничен капацитет на аксијално оптоварување:Општо, може да смести многу мали аксијални оптоварувања (во зависност од дизајнот на ребрата), или да бара комбинација со други лежишта за да се справи со аксијалните сили.

Апликации на цилиндрични ролери за лежишта

Цилиндричните ролери за лежишта се користат во апликации кои бараат висок капацитет на радијално оптоварување и ригидност:

Електрични мотори и генератори:Поддршка на роторот.
Менувачи и редуктори:Поддршка на вратилото на менувачот.
Тркалачки мелници:Работни ролни и резервни ролни.
Пумпи и компресори:Поддршка на вратилото.
Вибрирачки екрани:Ракување со вибраторни оптоварувања.
Градежни машини:Затегнати прстени во багери, кранови.
Ветерни турбини:Главни лежишта на вратилото.
Вретени за машински алати:Каде високата ригидност и прецизност се клучни.
Машини за печатење:Поддршка на цилиндарот.

Цилиндричните ролери со врвен квалитет, обезбедуваат сигурност критична за мисијата, каде што максималниот капацитет на радијално оптоварување е не-преговара.
