GEG110ES

Сферичните обични лежишта, познати и како лагери на зглобовите, се механички компоненти уникатно дизајнирани за да се сместат аголно погрешно поставување и осцилирачки или ротирачки движења помеѓу поврзаните делови. За разлика од стандардните лежишта со топка или ролери, тие имаат сферично обликувана лизгачка контактна површина (внатрешен прстен) што се артикулира во рамките на сферичен надворешен прстен. Овој дизајн овозможува движење во повеќе насоки истовремено.

Поднесете барање

Сферично обично лежиште

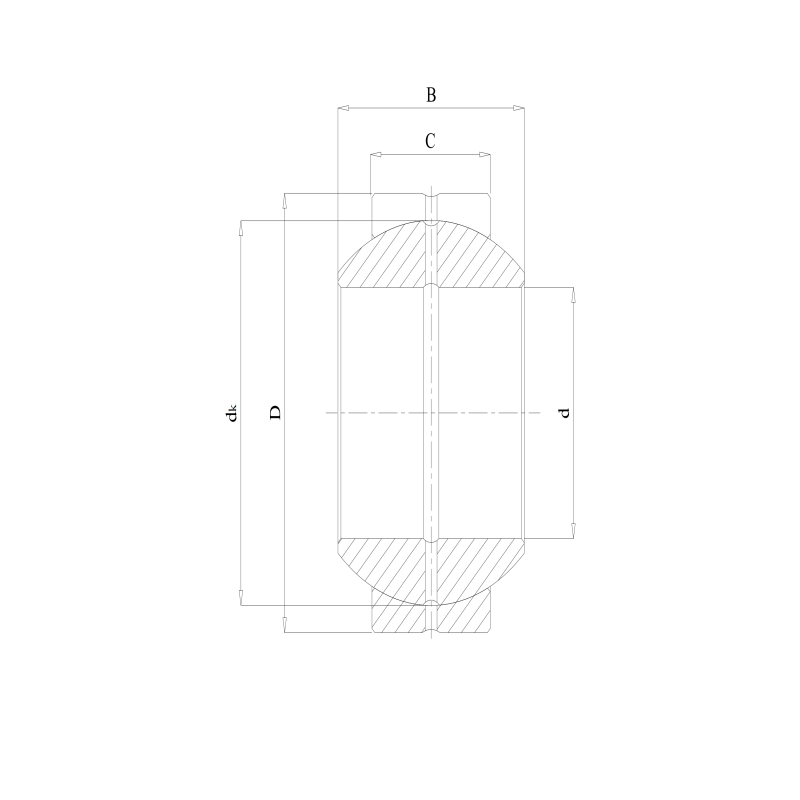

ISO	GEG110ES
Дијаметар на носење	d	110 мм
Надворешен дијаметар	D	180 мм
Ширина	B	100 мм
Ширина надворешен прстен	C	70 мм
Основен динамичен рејтинг на оптоварување	Dyn.c	570 kn
Основен рејтинг на статичко оптоварување	Stat.co	2850 kn
Внатрешен прстен со дијаметар	dk	160 мм
Масовно лежиште	9,68 кг

Структура

Нашите сферични обични лежишта се состојат од две основни компоненти:

Внатрешен прстен:Внатрешниот прстен има конвексен сферичен надворешен дијаметар што дејствува како лизгачка површина.
Надворешен прстен:Надворешниот прстен има совпаѓачки конкавен сферичен родител. Во зависност од типот, надворешниот прстен може да биде едноставен (за притискање во куќиштата), да има прирабница (за радијална локација) или вклучете интегрална шипка (тип на крај на шипката). Лизгачките контактни површини обично се дизајнирани со посебни облоги со ниско триење или површински третмани за да се минимизираат абењето и подобрувањето на перформансите.

Клучни карактеристики

Само-усогласување:Сместува значително статичко и динамично погрешно поставување (девијација на вратилото, грешки во монтирање).
Капацитет со голем товар:Инженерски да издржи високи радијални оптоварувања, аксијални оптоварувања или комбинирани оптоварувања во различни насоки.
Апсорпција на шок:Способни за амортизација на оптоварувањето на влијанието и вибрациите.
Ниски опции за одржување:Многу видови имаат робусни, дизајни без заптивка или материјали отпорни на корозија за работа без одржување или проширени интервали на услуги во сурови услови.
Мазно движење:Слики за лизгање на ниско триење обезбедуваат прецизна артикулација.
Компактен дизајн:Заштеда на простор во споредба со повеќе лежишта што постигнуваат слична артикулација.

Индустрија за примарна апликација

Сферичните обични лежишта се неопходни во бараните инженерски средини, особено во:

Автомобилство и транспорт:Системи за суспензија, управувачки врски, погони.
Индустриска машинерија:Хидраулични цилиндри, опрема за ракување со материјали, машини за пакување, земјоделска машинерија.
Градежна и инженерска опрема:Зглобовите на багерот за бум, врски со кран, натоварувачи.
Земјоделство:Трактори, жетвари, плугови.
Рударство:Робусни лежишта за вежби, транспортери, дробилки под екстремни товари и загадување.
Енергија на ветерот:Системите за теренот и вилицата кои бараат сигурност под различни оптоварувања и временски услови.

Типични апликации во машини и околини

Овие лежишта се од суштинско значење во критичните артикулациони точки како што се:

Поени за пивот:Оружје за врска, склопови на лост.
Хидрауличен/пневматски цилиндер:Очи и кливки на шипки.
Контролни системи:Активатори, врски што бараат прецизно движење.
Зглобови на суспензија:Артикулирани споеви во возила и опрема.
Груби околини:Опкружувања со прашина, нечистотија, влага, високи/ниски температури и изложеност на хемикалии или морска вода (користејќи варијанти отпорни на корозија).

Нашите сферични обични лежишта со прецизност нудат сигурни решенија за артикулација за најтешките индустриски предизвици во светот.
