Категорија

22314 CW33

Сферичното лежиште на ролери е високо инженерско лежиште за тркалање, дизајниран да се истакне во бараните услови за работа. Неговата дефинирачка карактеристика е негова Способност за само-усогласување. Автоматски ја компензира погрешното поставување помеѓу вратилото и куќиштето, предизвикано од грешки во монтирање, девијација на вратилото или решавање на фондацијата (обично до 1,5 ° - 3 °). Оваа уникатна способност ги прави идеално решение за апликации кои вклучуваат тешки товари, товари на шок и ситуации кога одредена флексибилност е неизбежна.

Поднесете барање

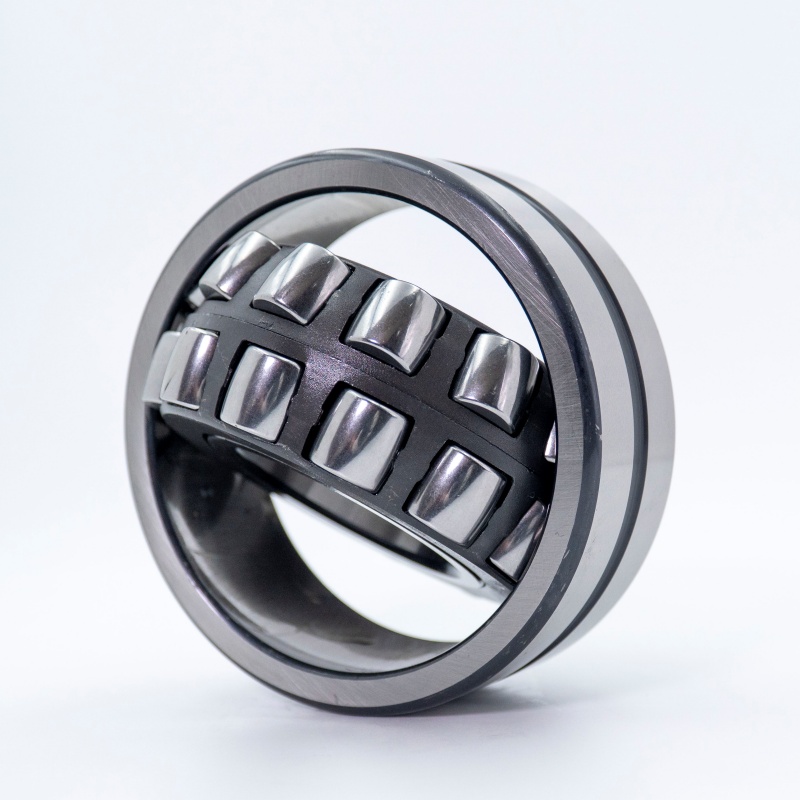

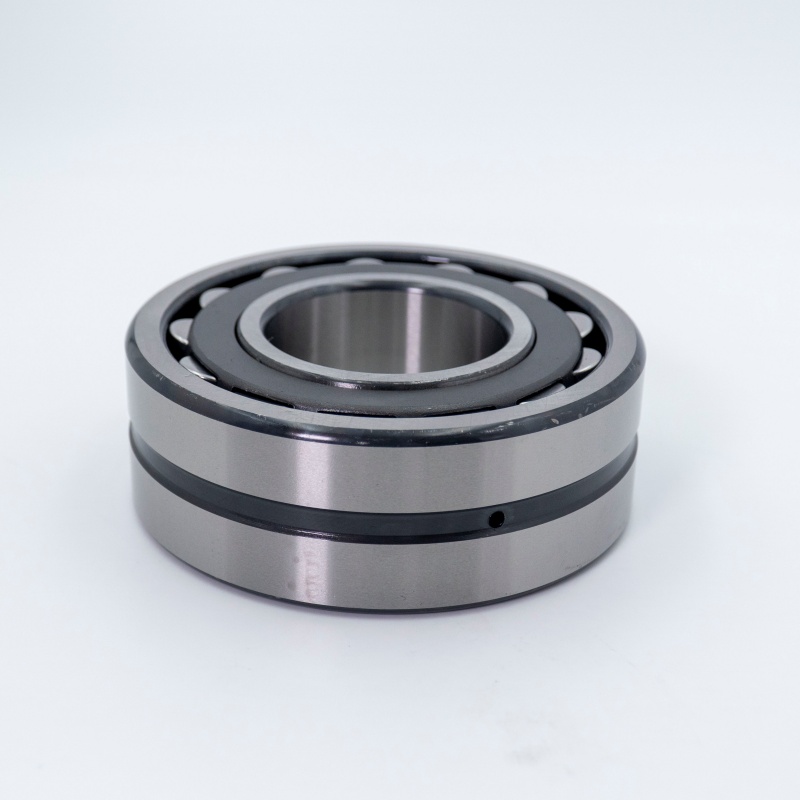

Сферично лежиште на ролери

ISO	22314 CW33
ГОСТ	53614 ч
Дијаметар на носење	d	70 мм
Надворешен дијаметар	D	150 мм
Ширина	B	51 мм
Основен динамичен рејтинг на оптоварување	C	175 К.Н.
Основен рејтинг на статичко оптоварување	C0	217 КН
Брзина на референца		1800 Р/мин
Ограничување на брзината		1300 r/min
Масовно лежиште	4.206 кг

Структурен дизајн

Лежиштето се состои од четири клучни компоненти:

Внатрешен прстен:Се одликува со две патеки со ребра за водство на ролери.
Надворешен прстен:Има конкавен сферичен пат на патеката. Центарот на искривување на овој тркач се совпаѓа со центарот за лежишта, овозможувајќи се само-усогласување.
Ролери:Ролери во форма на барел (сферични), или симетрични или асиметрични, се тркалаат слободно во рамките на сферичниот пат на надворешниот прстен, овозможувајќи навалување и ротација.
Кафез:Ги позиционира и ги раздвојува ролерите, минимизирајќи го триењето и водечката ротација. Кафетите обично се изработени од притиснато челик или машински месинг. Лежиштето има два реда ролери за капацитет на голем товар.

Клучни карактеристики

Супериорна само-усогласување:Толерира значителна погрешно поставување на вратилото, заштита на лежиштето од стрес на работ и предвремено неуспех, проширување на животниот век на услугата.
Исклучителен капацитет на оптоварување:Ролерите за буриња одржуваат голема површина за контакт со сферичниот надворешен рај, овозможувајќи многу висок капацитет на радијално оптоварување и умерено ракување со аксијално оптоварување со двонасочно.
Робусност и отпорност на шок:Цврсто градежни работи се ракуваат со тешки товари, оптоварувањето на влијанието и вибрациите ефикасно.
Оптимизирана внатрешна геометрија:Обезбедува ефикасно водство на ролери, дури и дистрибуција на стрес, ниско триење и ладилни температури на трчање.
Леснотија на одржување (дизајниран дизајн):Верзиите со засилени ракави и ракави на адаптерот го олеснуваат лесното монтирање и расклопување на цилиндричните вратила без раменици.

Типични апликации

Сферичните ролери за лежишта се работници во многу тешки индустрии и бараат околини, вклучително и:

Тешка машинерија: Опрема за рударство (дробилки, мелници), металуршки растенија (тркалачки мелници), производство на цемент (суровини мелници, печки).
Ракување со материјали: Вибрирачки екрани, големи транспортери, лифтови за корпи.
Генерација на електрична енергија: Ветерни турбински менувачи, хидроелектрични растенија, редуктори на менувачот.
Други сектори: Машини за хартија, морски погонски системи, кутии за железнички оски (одредени дизајни), ролери за поддршка и општа поддршка за индустриски погон.
