Kategorija
UK208-HE2308
UC sērijas gultņi attiecas uz standartizētu, plaši izmantotu Spilvenu bloķēšanas lodīšu gultņa vienības ar adaptera piedurknēmApvidū Viņu pamatā ir dziļas rievas lodīšu gultnis, kurā attēlots a sfērisks ārējais diametrs (SPB) Paredzēts, lai ietilptu čuguna korpusa atbilstošajā sfēriskā urbumā. Ievērojot metriskie izmēri, Šī sērija ir īpaši izstrādāta rūpnieciskām lietojumprogrammām, kurām nepieciešama liela slodzes jauda, tieša uzstādīšana un uzticama veiktspēja.
UC sērijas gultņi

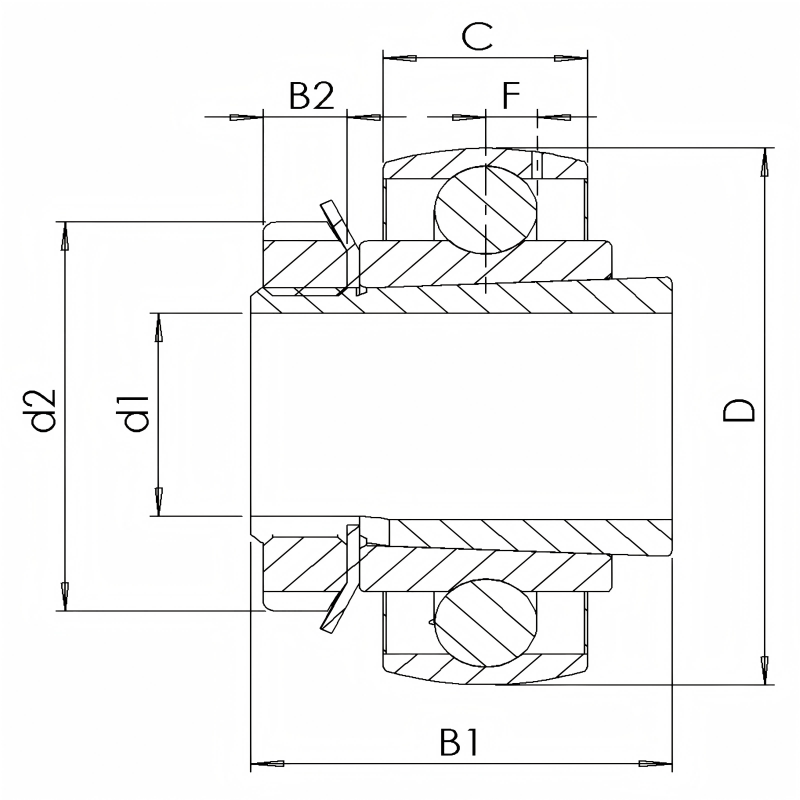

| Iso | Uk208 | |
| Piedurkne Nr. | He2308 | |
| Garlaicīga diametrs | d | 1,5748 collas |
| Ārējais diametrs | D | 3.1496 collas |
| Kopējais gultņa platums | B | 1,2205 collas |
| Iekšējā gredzena platums | B1 | 1,811 in |
| Vārpstas diametrs | d1 | 1-1/4 collas |
| Ārējā gredzena platums | C | 0,8268 collas |
| Ekscenta ārējais dia. Slēdzene Apkakle / adaptera piedurknes uzgrieznis | D2 | 2.283 collas |
| Eļļošanas zonas attāluma centrs vai uz centru | F | 0,244 collas |
| Pamata dinamiskās slodzes vērtējums | C | 17,7 kn |
| Statiskās slodzes pamata vērtējums | C0 | 11 kn |
| Masas gultnis | 0,67 kg | |
UC sērijas gultņu struktūra
Tipiska UC gultņu vienība satur šādus galvenos komponentus:
- Spilvenu bloka korpuss:Parasti izgatavots no pelēkā čuguna vai kaļamā dzelzs (piemēram, UC-P piedēkļa), ar montāžas caurumiem (Plummer bloka pamatne, ar skrūvju caurumiem vai piesitušiem caurumiem), nodrošinot stabilu atbalstu un stabilitāti.

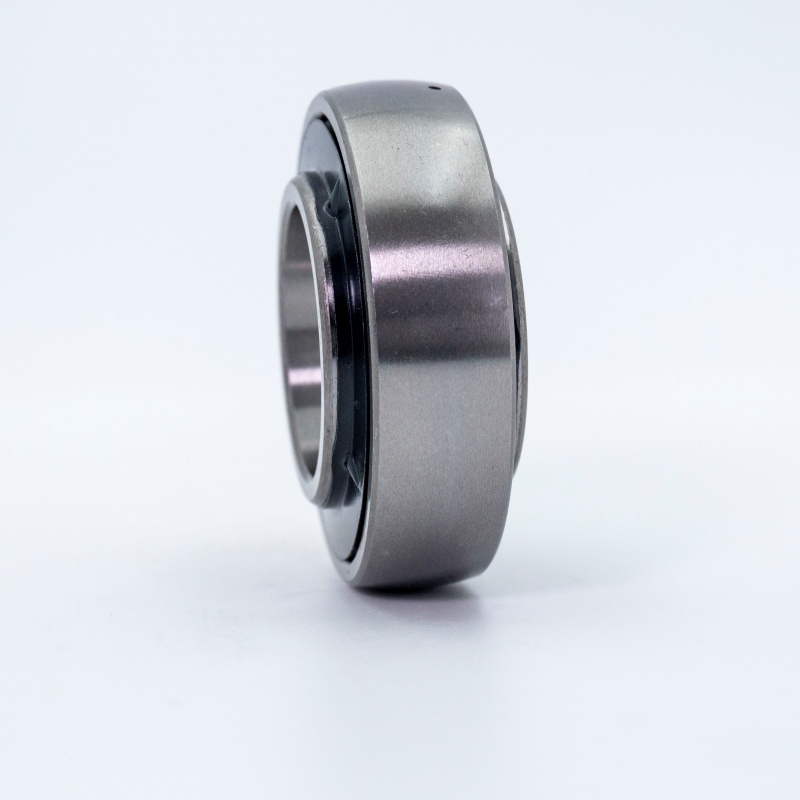

- Ārējais sfēriskais dziļais rievas lodīšu gultnis:Gultiņam ir iekšējs gredzens, kas paredzēts, lai tas ietilptu standarta cilindriskai vārpstai (piemēram, tolerance H7). Tā ārējam gredzenam ir a sfēriska ārējā virsma kas atrodas mājokļa sfēriskajā urbumā.
- Blīvēšanas izkārtojums:Aprīkots ar blīvējumiem no abām pusēm (parasti gumijas, piemēram, NBR vai FKM), lai efektīvi novērstu piesārņotāju, netīrumu un mitruma iekļūšanu, saglabājot iekšējo smērvielu.
- Bloķēšanas ierīce:Galvenokārt izmanto adaptera piedurkne (ekscentrisks vai izņemšanas tips) apvienojumā ar slēdzenes uzgriezni un mazgātāju. Šis unikālais mehānisms ļauj stingri nostiprināt uz vārpstas, izmantojot berzi, ievērojami vienkāršojot montāžas un demontāžas procesus. (Piezīme: Daži UC varianti izmanto konusveida urbuma iekšējo gredzenu ar konusveida adaptera piedurkni).
UC sērijas gultņu galvenās īpašības
- Pašizalgošanas spējas:Sfēriskā piemērošana starp ārējo gredzenu un korpusa urbumu ļauj gultnim pielāgoties Maza vārpstas neatbilstība (parasti līdz ± 3 °), kompensējot uzstādīšanas kļūdas vai vārpstas novirzi.
- Viegla uzstādīšana un apkope:Iespējama iepriekš samontētā vienības konstrukcija apvienojumā ar adaptera piedurkņu bloķēšanas sistēmu Īpaši ātrs un bez instrumentiem Cilindrisko vārpstu montāža/demontāža, samazinot dīkstāves un uzturēšanas izmaksas.
- Augstākā blīvēšana:Standarta zīmogi piedāvā lielisku aizsardzību pret skarbo vidi, pagarinot gultņu kalpošanas laiku.
- Spēcīga kravas ietilpība:Izturīgais čuguna korpuss un dziļas rievas lodīšu gultņu konstrukcija nodrošina labu Radiālās slodzes jauda un mērens Aksiālās slodzes jauda.
- Plaša saderība un savstarpēja aizstāšana:Izgatavots atbilstoši ISO metriskajiem standartiem (IS), nodrošinot rezerves daļu nomaiņu un iegūšanu visā pasaulē.
UC sērijas gultņu pielietojumi
Pateicoties viņu izturībai, lietošanas ērtumam un uzticamai veiktspējai, UC gultņi ir atrodami plašā nozarē un lietojumprogrammās:
- Lauksaimniecības tehnika (traktori, kombaini, stādītāji)
- Aprīkojuma nodošana (jostas konveijeri, rullīšu konveijeri)
- Ventilācijas un HVAC sistēmas (fani)
- Materiālu apstrādes mašīna
- Celtniecības aprīkojums
- Pārtikas un dzērienu pārstrādes līnijas
- Tekstilmateriāli
- Vispārīgi rūpniecības braucieni (motori, pārnesumkārbas, skriemeļi)
UC sērijas gultņu izvēle nozīmē izvēli uzticamība, izmaksu efektivitāte un darbības efektivitāte.
