Kategorija
Geg50es
Sfēriskie vienkāršie gultņi, kas pazīstami arī kā locītavu gultņi, ir mehāniskas sastāvdaļas, kas ir unikāli izstrādātas, lai pielāgotos leņķiskajai neatbilstībai un svārstīgām vai rotējošām kustībām starp savienotajām detaļām. Atšķirībā no standarta bumbiņas vai rullīšu gultņiem, tiem ir sfēriski formas bīdāmās kontakta virsmas (iekšējais gredzens), kas artikulēts atbilstošā sfēriskā ārējā gredzenā. Šis dizains ļauj vienlaikus kustēties vairākos virzienos.
Sfērisks vienkāršs gultnis

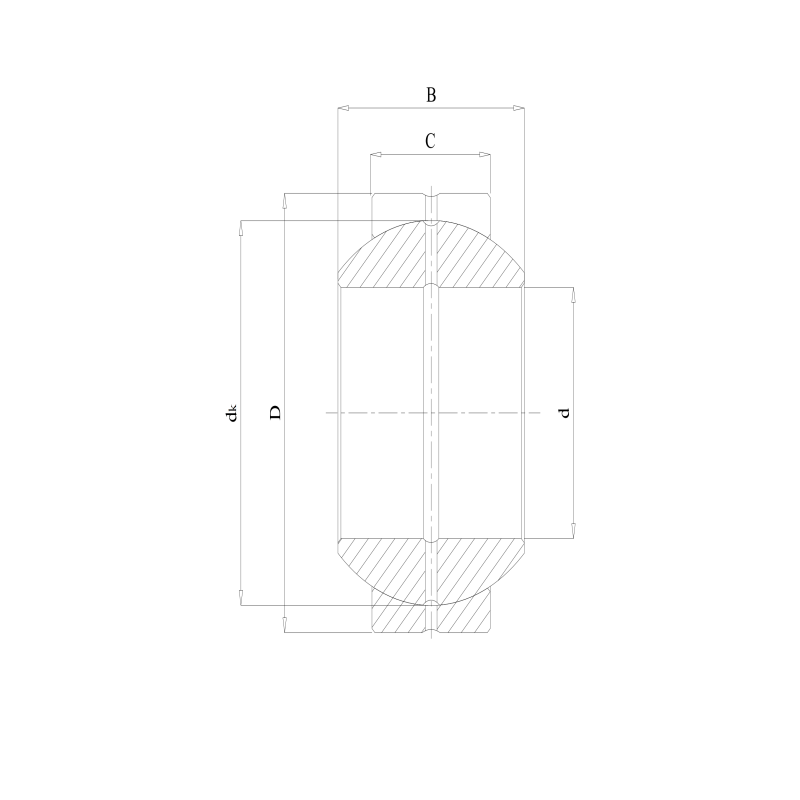

| Iso | Geg50es | |
| Garlaicīga diametrs | d | 50 mm |
| Ārējais diametrs | D | 90 mm |
| Platums | B | 56 mm |
| Ārējais gredzens | C | 36 mm |
| Pamata dinamiskās slodzes vērtējums | Dyn.c | 147 kn |
| Statiskās slodzes pamata vērtējums | Stat.co | 732 kN |
| Raceway diametra iekšējais gredzens | dk | 80 mm |
| Masas gultnis | 1,388 kg | |
Struktūra
Mūsu sfēriskie vienkāršie gultņi sastāv no diviem galvenajiem komponentiem:
- Iekšējais gredzens:Iekšējā gredzenā ir izliekts sfērisks ārējais diametrs, kas darbojas kā bīdāmā virsma.
- Ārējais gredzens:Ārējam gredzenam ir atbilstošs ieliekts sfērisks urbums. Atkarībā no tipa ārējais gredzens var būt vienkāršs (nospiešanai uz korpusiem), ir atloks (radiālai atrašanās vietai) vai ietver integrētu kātu (stieņa gala tips). Bīdāmās kontakta virsmas parasti tiek izstrādātas ar īpašām zemas berzes oderēm vai virsmas apstrādes metodēm, lai samazinātu nodilumu un uzlabotu veiktspēju.
Galvenās īpašības
- Pašizalgojums:Ievēro ievērojamu statisku un dinamisku neatbilstību (vārpstas novirze, montāžas kļūdas).
- Liela slodzes ietilpība:Izgatavots tā, lai izturētu lielas radiālas slodzes, aksiālās slodzes vai kombinētās slodzes dažādos virzienos.
- Šoka absorbcija:Spēj slāpēt trieciena slodzes un vibrāciju.
- Zemas uzturēšanas iespējas:Daudziem veidiem ir izturīgi, bez blīvējuma dizainparaugi vai izturīgi pret koroziju materiāli bez apkopes operācijām vai pagarinātiem servisa intervāliem skarbos apstākļos.
- Vienmērīga kustība:Zemas bīdāmās virsmas nodrošina precīzu artikulāciju.
- Kompakts dizains:Kosmosa taupīšana, salīdzinot ar vairākiem gultņiem, sasniedz līdzīgu artikulāciju.
Primārā lietojumprogrammu nozares
Sfēriski vienkāršie gultņi ir nepieciešami prasīgā inženiertehniskajā vidē, īpaši:
- Automoti un transports:Suspensijas sistēmas, stūres saites, piedziņas.
- Rūpnieciskā tehnika:Hidrauliskie cilindri, materiālu apstrādes iekārtas, iepakojuma tehnika, lauksaimniecības tehnika.
- Būvniecības un inženiertehniskie aprīkojums:Excavator Boom savienojumi, celtņu savienojumi, iekrāvēji.
- Lauksaimniecība:Traktori, kombaini, arkli.
- Kalnrūpniecība:Izturīgi gultņi treniņiem, konveijeriem, drupinātājiem zem ārkārtas slodzēm un piesārņojuma.
- Vēja enerģija:Piča un žokļa sistēmas, kurām nepieciešama uzticamība dažādās slodzēs un laika apstākļos.
Tipiski pielietojumi mašīnās un vidē
Šie gultņi ir nepieciešami kritiskos artikulācijas punktos, piemēram:
- Pagrieziena punkti:Saistības ieroči, sviras komplekti.
- Hidrauliskais/pneimatiskais cilindrs:Stieņa acis un clevises.
- Vadības sistēmas:Izpildmehānismi, saiknes, kurām nepieciešama precīza kustība.
- Balstiekārtas savienojumi:Artikulētie savienojumi transportlīdzekļos un aprīkojumā.
- Skarba vide:Vide ar putekļiem, netīrumiem, mitrumu, augstu/zemu temperatūru un ķīmisko vielu vai jūras ūdens iedarbību (izmantojot koroziju izturīgus variantus).
Mūsu precīzi izstrādātie sfēriskie vienkāršie gultņi piedāvā uzticamus artikulācijas risinājumus pasaules vissmagākajiem rūpniecības izaicinājumiem.
