Kategorija
7001 C
Leņķiskā kontakta lodīšu gultņi (ACBBS) ir precīzi izstrādātas gultņu vienības, kas ir unikāli izstrādātas, lai apstrādātu kombinētas radiālās un aksiālās slodzes, vienlaikus. Atšķirībā no standarta dziļo rievu lodīšu gultņiem, tie ietver kontakta leņķus (parasti no 15 ° līdz 40 °), ļaujot tiem atbalstīt ievērojamus aksiālos spēkus vienā virzienā, bieži līdzās mēreniem radiālajiem spēkiem. Šis īpašais dizains padara tos neaizstājamus lietojumprogrammām, kurām ir nepieciešama augsta rotācijas precizitāte un stingrība sarežģītos slodzes apstākļos.
Leņķa kontakta lodīšu gultņi
| Iso | 7001 C | |
| Piepūle | 36101 | |
| Garlaicīga diametrs | d | 12 mm |
| Ārējais diametrs | D | 28 mm |
| Platums | B | 8 mm |
| Pamata dinamiskās slodzes vērtējums | C | 3,48 kN |
| Statiskās slodzes pamata vērtējums | C0 | 1,77 kN |
| Atsauces ātrums | 32400 R/min | |
| Ātruma ierobežošana | 24000 R/min | |
| Masas gultnis | 0,027 kg | |
Struktūra un dizains
- Leņķa kontakta lodīšu gultņa pamatkomponenti ir:
- Iekšējie un ārējie gredzeni:Iekļaujiet atšķirīgus sacīkšu ceļus ar īpaši slīpiem pleciem. Kontakta leņķis tiek veidots starp līniju, kas savieno kontakta punktus starp bumbiņu un sacīkšu ceļiem, un plakni, kas ir perpendikulāra gultņu asij.
- Precīzas bumbiņas:Augstas kvalitātes tērauda bumbiņas pārraida slodzi starp gredzeniem.
- Būris:Droši izvietojiet bumbiņas, lai novērstu kontaktu un berzi, uzturētu optimālu smērvielu sadalījumu un vadītu bumbiņas darbības laikā. Būrus var izgatavot no presēta tērauda, apstrādāta misiņa vai izturīgiem polimēriem (piemēram, palūrēt).
- Blīves/vairogi (pēc izvēles):Aizsargājiet pret piesārņojumu un saglabājiet eļļošanu. Aizzīmogoti varianti ir izplatīti prasīgā vidē.
Vienas rindas ACBBS apstrādā aksiālās slodzes galvenokārt vienā virzienā. Dupleksu komplekti (DB: Back-to-back, DF: klātienē, DT: tandēms) tiek izveidoti, saliekot divus vai vairākus atsevišķus gultņus kopā, lai apstrādātu lielākas slodzes un momentus vai divvirzienu aksiālos spēkus.
Galvenās īpašības un veiktspējas priekšrocības
- Augsta aksiālās slodzes spēja:Izceļas lietojumprogrammās, kurās dominē vilces slodzes.
- Ātrgaitas iespējas:Optimizēta iekšējā ģeometrija un būru dizains ļauj ievērojami lielāku rotācijas ātrumu, salīdzinot ar konusveida rullīšu gultņiem līdzīgām aksiālām slodzēm.
- Augsta stingrība un stingrība:Nodrošina lielisku pretestību novirzei un deformācijai, it īpaši pirms slodzes, nodrošinot precīzu komponentu pozicionēšanu.
- Zema berze un skriešanas precizitāte:Augstas precizitātes pakāpes piedāvā vienmērīgu darbību ar minimālu griezes momentu un vibrāciju.
- Ilgs kalpošanas laiks:Sasniegts ar augstas kvalitātes materiāliem (piemēram, vakuuma līmeni ar tēraudu), uzlabotu termisko apstrādi un precīzu ražošanas kontroli.
- Montāžas elastība:Dupleksēšanas opcijas nodrošina pielāgotus risinājumus īpašām slodzes, momenta un stingrības prasībām.
Primārās lietojumprogrammas un nozares
Leņķa kontakta lodīšu gultņi ir fundamentāli komponenti dažādās nozarēs, kurām ir nepieciešams ātrums, precizitāte un kombinēta slodzes atbalsts:
- Darbgaldu industrija:CNC apstrādes centru vārpstas, slīpmašīnas, virpas (ātrgaitas, precizitāte).
- Automotiva:Riteņu rumbas (īpaši divstāvu komplektos), transmisijas, turbokompresori, elektromotori, stūres sistēmas.
- Aerospace:Jet motora piederumi, helikoptera transmisijas, vadības sistēmas.
- Jaudas pārraide:Pārnesumkārbas, elektromotori, ģeneratori, sūkņi, kompresori.
- Rūpnieciskā automatizācija un robotika:Augstas precizitātes robotu savienojumi, rotācijas tabulas, lineāras kustības sistēmas.
- Sūkņi un kompresori:Lāpstiņriteņu vārpstas, ātrgaitas kompresora vārpstas.
- Materiālu apstrāde:Konveijeru sistēmas, kurām nepieciešama precizitāte un ātrums.
- Lauksaimniecības un celtniecības tehnika:Pārnesumkārbas, galīgie braucieni, kur pastāv ātrums un aksiālas slodzes.
Pieteikuma vide
ACBBS veic ārkārtīgi labi dažādās prasīgās vidēs, ieskaitot:
- Ātrgaitas mašīna:Izstrādāts stabilitātei un zemai siltuma veidošanai paaugstinātā apgriezienu skaitā.
- Precīzas pozicionēšanas sistēmas:Stingrības un precizitātes nodrošināšana darbgaldos un automatizācijā.
- Pieteikumi ar ievērojamu aksiālo vilci:Dominējošo vienvirziena vilces spēku apstrāde efektīvi.
- Mērena vai augsta darba temperatūra:Ar atbilstošām tauku vai eļļošanas sistēmām. Specializēti varianti pastāv ekstrēmai videi.
- Tīrās līdz moderni piesārņota vide:Izmantojot efektīvus blīvēšanas šķīdumus (kontakta blīvējumi, bezkontakta labirinta blīvējumi).
Secinājums
Mūsu leņķiskā kontakta lodīšu gultņi atspoguļo veiktspējas virsotni prasīgām lietojumprogrammām, kurām nepieciešama vienlaicīga liela ātruma pārvaldība, ievērojama aksiālā vilce un radiālās slodzes. Izgatavoti ar precīziem materiāliem, uzlabotiem dizainiem un stingru kvalitātes kontroli, tie nodrošina nepārspējamu stingrību, rotācijas precizitāti un pagarinātu kalpošanas laiku. Uzticieties mūsu ACBBS, lai uzlabotu jūsu kritisko mašīnu produktivitāti, efektivitāti un uzticamību neskaitāmās nozarēs.
Sazinieties ar mums
Saistītie produkti
UCHA215
UC sērijas gultņi attiecas uz standartizētām, plaši izmantotiem spilvenu bloku lodīšu gultņu vienībām ar adaptera piedurknēm. Viņu kodolā ir dziļa rievas lodīšu gultnis ar sfērisku ārējo diametru (SPB), kas paredzēts, lai ietilptu atbilstošajā čuguna korpusa sfēriskajā urbumā. Ievērojot metriskās izmērus, šī sērija ir…
N318
Cilindriskie rullīšu gultņi ir īpaši izstrādāti velmēšanas gultņi, kas ir izstrādāti, lai pielāgotos lielām radiālajām slodzēm. Viņu galvenie ritošie elementi ir cilindriski veltņi, kas veido lineāru kontaktu ar sacīkšu ceļiem. Šis dizains padara tos ārkārtīgi efektīvus, apstrādājot tīrus radiālos spēkus, kalpojot par kritiskām sastāvdaļām plašā rūpniecisko pielietojumu klāstā. Salīdzināts ...
UCF316-51
UC sērijas gultņi attiecas uz standartizētām, plaši izmantotiem spilvenu bloku lodīšu gultņu vienībām ar adaptera piedurknēm. Viņu kodolā ir dziļa rievas lodīšu gultnis ar sfērisku ārējo diametru (SPB), kas paredzēts, lai ietilptu atbilstošajā čuguna korpusa sfēriskajā urbumā. Ievērojot metriskās izmērus, šī sērija ir…
Geg45es
Sfēriskie vienkāršie gultņi, kas pazīstami arī kā locītavu gultņi, ir mehāniskas sastāvdaļas, kas ir unikāli izstrādātas, lai pielāgotos leņķiskajai neatbilstībai un svārstīgām vai rotējošām kustībām starp savienotajām detaļām. Atšķirībā no standarta bumbiņas vai rullīšu gultņiem, tiem ir sfēriski formas bīdāmās kontakta virsmas (iekšējais gredzens), kas artikulēts atbilstošā sfēriskā ārējā gredzenā. Šis dizains…
1217 K
Pašizalgojoši lodīšu gultņi izceļas ar to unikālo spēju automātiski kompensēt leņķisko neatbilstību starp vārpstu un korpusu. Šī neatbilstība var rasties no vārpstas novirzes, montāžas kļūdām vai pamata norēķiniem. Atšķirībā no standarta gultņiem, pašizlīdzinošie veidi piedāvā lielāku darbības elastību, samazinot stresa koncentrāciju, kas izraisa priekšlaicīgu neveiksmi…

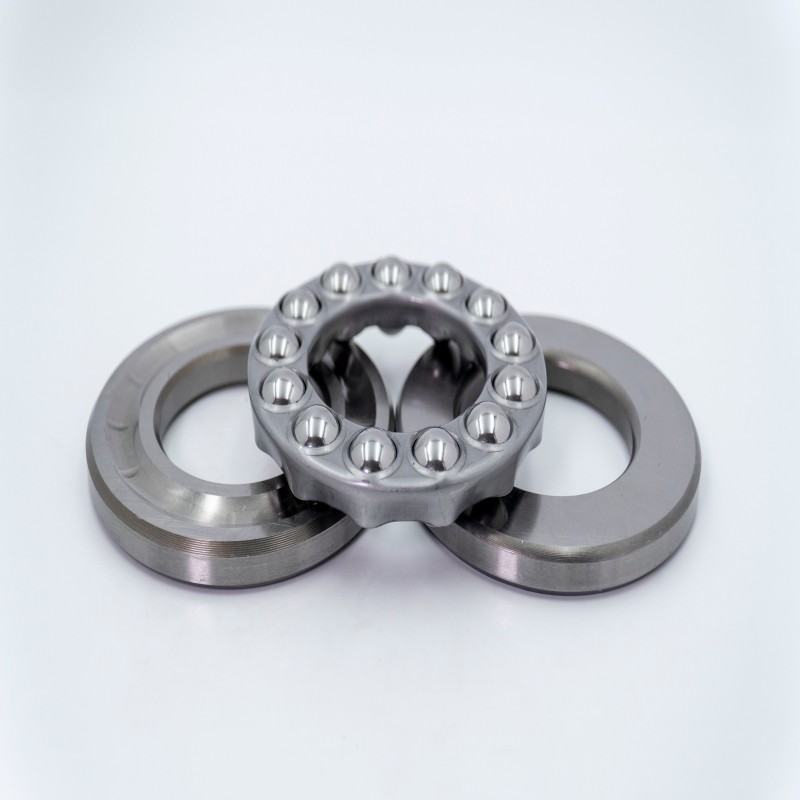

51132
