Kategorija
3309 ZZ
Divkāršās rindas leņķiskās kontakta lodīšu gultņi ir specializēts slīdošā gultņa veids, ko raksturo Divas tērauda bumbiņu rindas izkārtots starp iekšējo un ārējo gredzenu sacīkšu ceļu ar sacīkšu ceļiem kompensācija salīdzinājumā ar otru gar nesošo asi. Šis dizains izraisa kontakta līniju starp bumbiņām un sacīkšu ceļiem, lai veidotu leņķis (kontakta leņķis) ar gultņa radiālo plakni. Šī kontakta leņķa esamība ir atslēga, lai nodrošinātu šos gultņus vienlaikus atbalstiet radiālās un aksiālās slodzesApvidū Salīdzinot ar vienas rindas leņķisko kontaktu lodīšu gultņiem, dubultās rindas dizains piedāvā ievērojami lielāku slodzes nesošo jaudu (īpaši aksiālās slodzes) un stingrību.

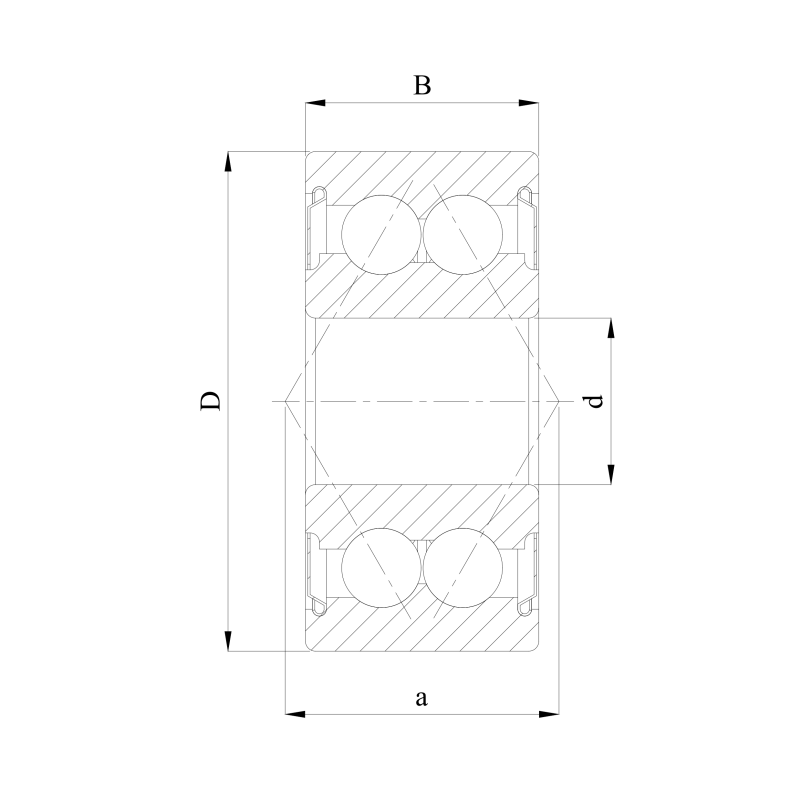

Divkāršās rindas leņķa kontakta lodīšu gultnis
| Iso | 3309 ZZ | |
| Piepūle | 3056309 ZZ | |
| Garlaicīga diametrs | d | 45 mm |
| Ārējais diametrs | D | 100 mm |
| Platums | B | 39,7 mm |
| Pamata dinamiskās slodzes vērtējums | C | 43,3 kN |
| Statiskās slodzes pamata vērtējums | C0 | 44,1 kn |
| Atsauces ātrums | 2700 R/min | |
| Ātruma ierobežošana | 3600 R/min | |
| Masas gultnis | 1,40 kg | |
Divkāršās rindas leņķa kontakta lodīšu gultņu raksturojums
- Liela slodzes ietilpība:Abas bumbiņu rindas būtiski palielina gan gultņa radiālo, gan aksiālo (īpaši divvirzienu aksiālo) slodzes jaudu.
- Augsta stingrība:Divkāršās rindas struktūra nodrošina augstāku stingrību un stabilitāti apgāzšanā vai kombinētās kravās, piedāvājot lielāku pretestību deformācijai.
- Divvirzienu aksiālās slodzes atbalsts:Šī ir visredzamākā dubultās rindas leņķa kontakta lodīšu gultņu priekšrocība. Viens gultnis var atbalstīt aksiālās slodzes no Abi virzieni (piemēram, pa kreisi un pa labi), saglabājot augstu precizitāti un stingrību. Lai sasniegtu divvirzienu atbalstu, nav nepieciešams savienot vienas rindas gultņus.
- Augsta skriešanas precizitāte:Izgatavots atbilstoši augstiem precīziem standartiem, nodrošinot vienmērīgu un precīzu rotācijas veiktspēju.
- Kompaktums:Neskatoties uz divām bumbiņu rindām, to dizains parasti ir kompaktāks nekā izmantot divu muguras vai aizmugures vai klātienes pāra vienas rindas gultņu kombināciju, ietaupot montāžas vietu.
- Vienkāršota instalācija:Kā neatņemama vienība, instalēšana ir vienkāršāka nekā pāra vienas rindas gultņi un nodrošina iepriekš noteiktu klīrensa vai priekšslodzes nosacījumu.
- Priekšslodzes pielāgošana:Daudzi standarta dubultās rindas leņķisko kontaktu gultņi tiek piegādāti ar optimizētu priekšslodzi (vieglu vai vidēju) vislabāko stingrības, skriešanas precizitātes un kalpošanas laiku līdzsvaru.
Divkāršās rindas leņķa kontakta lodīšu gultņu klasifikācija
- Divkāršās rindas leņķiskās kontakta lodīšu gultņi galvenokārt tiek klasificēti, pamatojoties uz to kontakta leņķi un dizaina iezīmēm:
- Pēc kontakta leņķa:
- 15 ° kontakta leņķis:Uzsvars uz ātrgaitas spējām; Piemērots mērenām aksiālām slodzēm, bet ātrgaitas prasībām.
- 25 ° kontakta leņķis (visizplatītākais):Piedāvā līdzsvarotu radiālās/aksiālās slodzes jaudas, stingrības un ātruma kombināciju; visplašāk izmantotais tips.
- 30 °/40 ° kontakta leņķis:Koncentrējas uz augstu aksiālās slodzes jaudu un stingrību; Piemērots pārsvarā aksiālām slodzēm ar salīdzinoši zemāku ātrumu.
- Pēc struktūras dizaina:
- Standarta tips:Ciets ārējais gredzens un atdalāms iekšējais gredzens (-i) (bieži ar atlokiem vai ribām). Visizplatītākais dizains (piemēram, 3300, 3200 sērija).
- Aizzīmogots/ekranēts tips:Aprīkots ar kontakta gumijas blīvējumiem (RS/2R) vai bezkontakta vairogiem (ZZ/2Z) videi, kurai nepieciešama aizsardzība pret putekļiem, mitrumu vai smērvielu aizturi.
- Atlocīts ārējais gredzens:Ārējam gredzenam ir atloks, lai ērti novietotu aksiālo novietojumu un vienkāršotu uzstādīšanu.
- Konusveida urbums:Iekšējam gredzenam ir konusveida urbums klīrensa/priekšslodzes pielāgošanai ar aksiālo pārvietojumu.
- Augsta slodze/īpašs dizains:Piemēram, divkāršs iekšējais vai ārējais gredzens (piemēram, apmēram 3200 sērijas dizains), optimizēts kontakta sprieguma sadalījumam, lai vēl vairāk palielinātu aksiālās slodzes jaudu.
- Pēc lieluma sērijas:Klasificēti atbilstoši ISO dimensiju sērijas standartiem (piemēram, 32, 33 sērijai), norādot uz atšķirīgu platumu un diametra attiecību.
- Pēc kontakta leņķa:
Divkāršās rindas leņķa kontakta lodīšu gultņu pielietojums
Piesaistot to augsto stingrību, precizitāti un spēju rīkoties ar divvirzienu vilci, dubultā rindu leņķisko kontaktu lodīšu gultņi tiek plaši izmantoti lietojumprogrammās, kas prasa atbalstu kombinētām slodzēm (īpaši divvirzienu aksiālajiem spēkiem un apgāzšanai momentiem) un prasot augstu rotācijas precizitāti. Piemēri ir:
- Darbgaldu vārpstas:Vārpstiņu gultņi virpās, frēzēšanas mašīnās, slīpēšanas mašīnās utt., Kur tie ir viens no visizplatītākajiem pielietojumiem.
- Pārnesumkārbas:Atbalsts izejas vārpstām planētu pārnesumu reduktoros un rūpnieciskajās pārnesumkārbās (bieži nepieciešama aksiālā vilces un slīpuma momenta atbalsts).
- Rūpnieciskie sūkņi:Vārpstas atbalsts centrbēdzes sūkņiem, skrūvju sūkņiem utt., Radiālo un divvirzienu aksiālo slodzi.
- Būvniecības/lauksaimniecības tehnika:Brauciet vārpstas, pagrieziena gredzeni.
- Drukāšanas mašīna:Cilindru gultņi, kuriem nepieciešama liela precizitāte un vienmērīga darbība.
- Plastmasas un gumijas mašīnas:Skrūvju atbalsts ekstrūderi, kalendāros/maisītājos rullīšus.
- Fani/pūtēji:Rotora atbalsts ātrgaitas faniem.
- Automotiva:Ierobežoti augstas veiktspējas lietojumi (piemēram, augstas klases sajūga atbrīvošanas gultņi), bet retāk sastopami nekā viena rinda vai četrpunktu kontakta gultņi telpas ierobežojumu dēļ.
- Robotu savienojumi.
Piezīme: Mēs piedāvājam plašu dubultās rindas leņķisko kontaktu lodīšu gultņu klāstu. Lūdzu, sazinieties ar mums, lai izvēlētos optimālo gultni jūsu īpašajām lietojumprogrammas prasībām (slodzes lielums un virziens, ātrums, precizitātes prasības, montāžas telpa, vides apstākļi utt.).
