22226 CW33

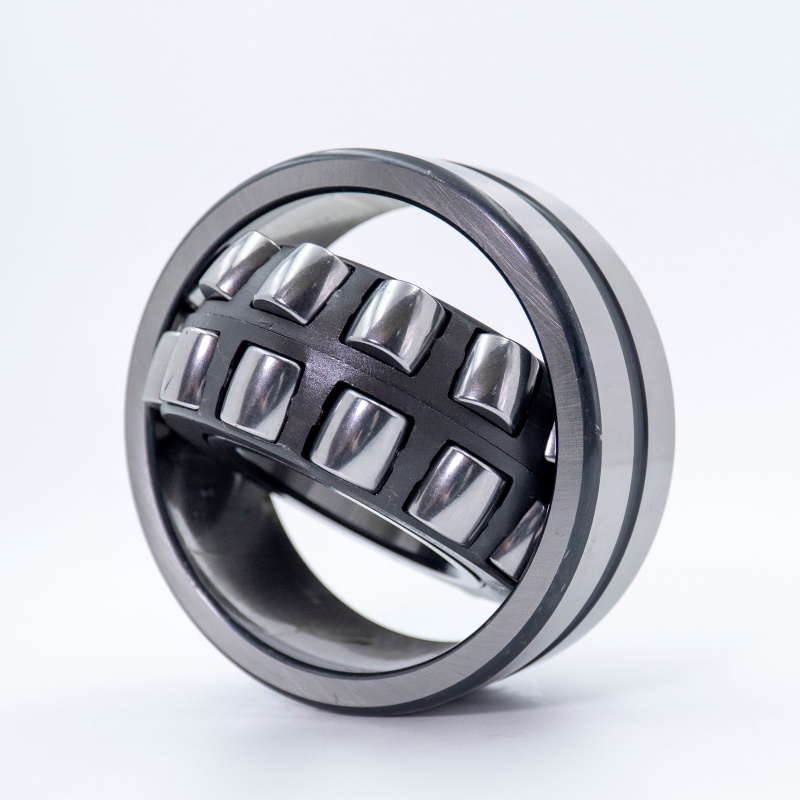

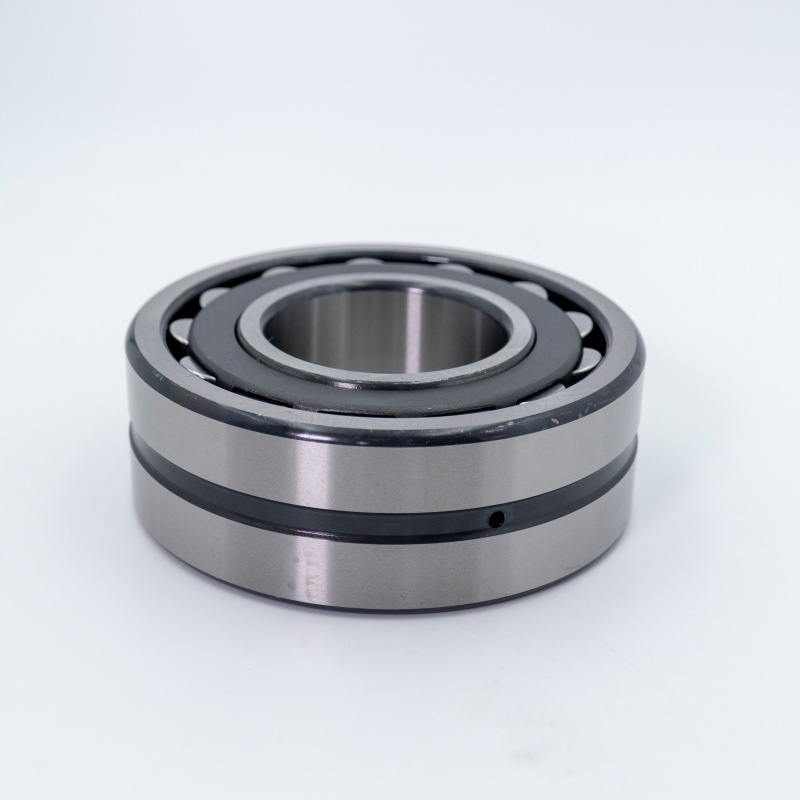

Sfērisks rullīšu gultnis ir ļoti inženierijas inženierijas slīdēšanas elementu gultnis, kas paredzēts, lai izcili būtu nepieciešami prasīgos darbības apstākļos. Tā noteicošā īpašība ir tā pašpārvaldes spējasApvidū Tas automātiski kompensē neatbilstību starp vārpstu un korpusu, ko izraisa montāžas kļūdas, vārpstas novirze vai pamata nogulsnēšanās (parasti līdz 1,5 ° - 3 °). Šī unikālā spēja padara tos par ideālu risinājumu lietojumiem, kas saistīti ar smagām kravām, triecieniem un situācijām, kad zināma elastība ir neizbēgama.
Sfērisks rullīšu gultnis
| Iso | 22226 CW33 | |
| Piepūle | 53526 h | |
| Garlaicīga diametrs | d | 130 mm |
| Ārējais diametrs | D | 230 mm |
| Platums | B | 64 mm |
| Pamata dinamiskās slodzes vērtējums | C | 330 kn |
| Statiskās slodzes pamata vērtējums | C0 | 486 kN |
| Atsauces ātrums | 1100 R/min | |
| Ātruma ierobežošana | 800 R/min | |
| Masas gultnis | 10,4 kg | |
Konstrukcijas dizains
Gultis sastāv no četrām galvenajām sastāvdaļām:
- Iekšējais gredzens:Piedāvā divus sacīkšu ceļus ar ribām rullīšu norādījumiem.
- Ārējais gredzens:Ir ieliekts sfērisks sacīkšu ceļš, kas atrodas tā urbumā. Šī sacīkšu ceļa izliekuma centrs sakrīt ar gultņu centru, dodot iespēju pašizlīdzināšanai.
- Veltņi:Mucas formas (sfēriski) veltņi-vai nu simetriski, vai asimetriski-brīvi rullē ārējā gredzena sfēriskajā ceļā, ļaujot slīpēt un rotēt.
- Būris:Pozicionē un atdala veltņus, samazinot berzi un virzošo rotāciju. Būris parasti ir izgatavoti no presēta tērauda vai apstrādāta misiņa. Gultā ir divas rullīšu rindas ar lielu slodzes jaudu.
Galvenās īpašības
- Augstākā pašizlīdzība:Pielieto ievērojamu vārpstas neatbilstību, aizsargājot gultni no malas stresa un priekšlaicīgas neveiksmes, pagarinot kalpošanas laiku.
- Ārkārtas slodzes ietilpība:Mucas veltņi uztur lielu kontakta zonu ar sfērisko ārējo sacīkšu ceļu, ļaujot ļoti lielu radiālo slodzes jaudu un mērenu divvirzienu aksiālo slodzes apstrādi.
- Noturība un pretestība šoks:Stingra konstrukcija efektīvi apstrādā smagas kravas, trieciena slodzes un vibrācijas.
- Optimizēta iekšējā ģeometrija:Nodrošina efektīvu veltņu vadību, pat stresa sadalījumu, zemu berzi un vēsāku skriešanas temperatūru.
- Apkopes vienkāršība (konusveida urbuma dizains):Versijas ar konusveida urbumu un adaptera piedurknēm atvieglo vieglu montāžu un demontāžu uz cilindriskām vārpstām bez pleciem.
Tipiskas lietojumprogrammas
Sfēriski rullīšu gultņi ir darba zirgi daudzās smagās nozarēs un prasīgā vidē, ieskaitot:
- Smagās mašīnas: Kalnrūpniecības aprīkojums (drupinātāji, dzirnavas), metalurģijas rūpnīcas (ritošās dzirnavas), cementa ražošana (neapstrādātas dzirnavas, krāsns).
- Materiālu apstrāde: Vibrējoši ekrāni, lieli konveijeri, kausa lifti.
- Jaudas ģenerēšana: Vēja turbīnu pārnesumkārbas, hidroelektrostacijas, pārnesumu reduktori.
- Citas nozares: Papīra tehnika, jūras vilces sistēmas, dzelzceļa asu kastes (daži dizainparaugi), atbalsta veltņi un vispārējs rūpnieciskās piedziņas vārpstas atbalsts.
