Kategorija

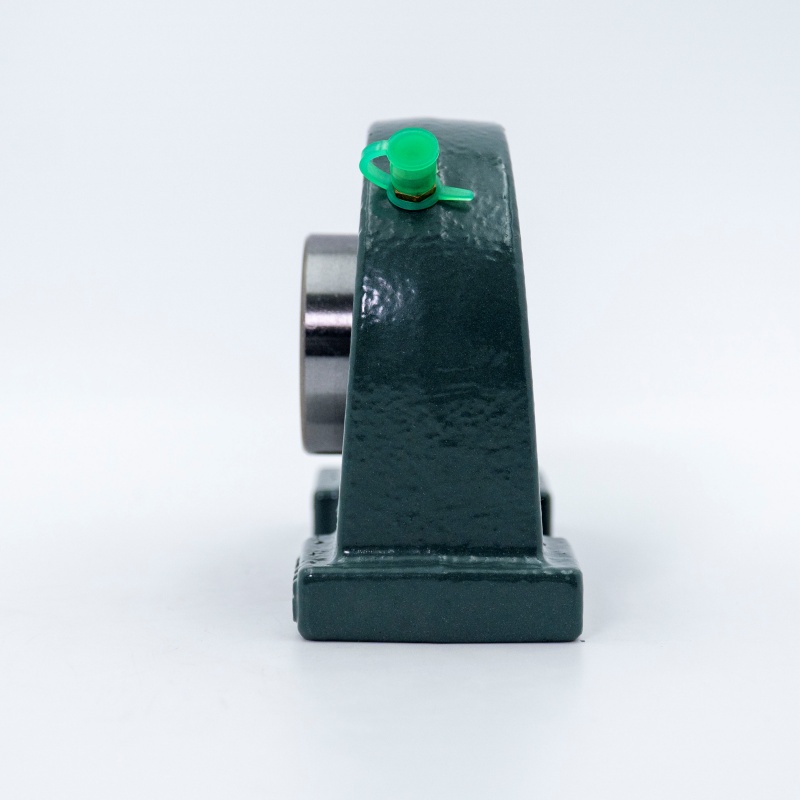

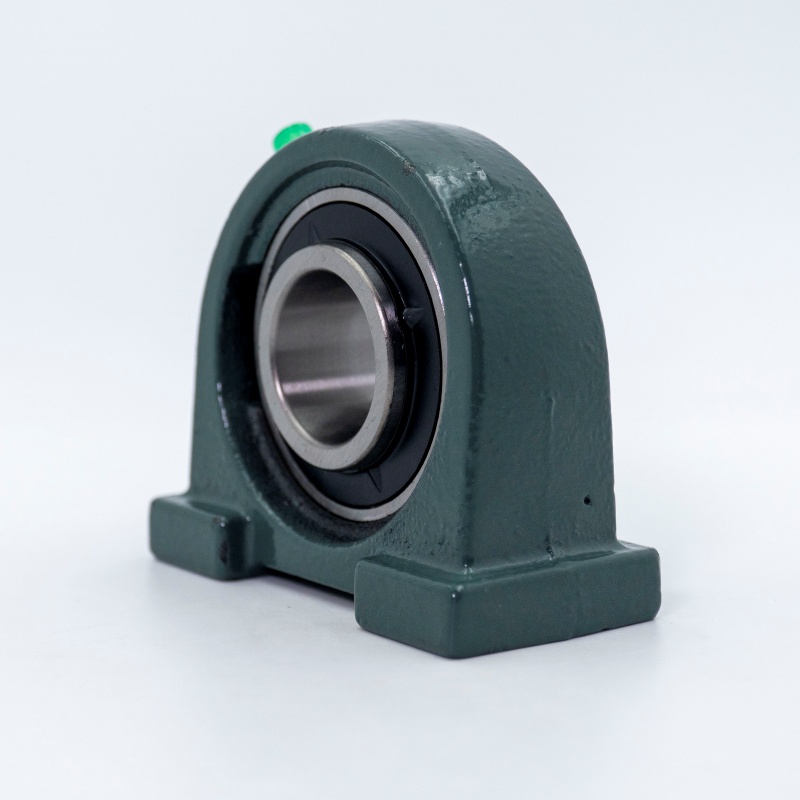

UCPA 205-13
UC serijos guoliai nurodo standartizuotą, plačiai naudojamą Pagalvės bloko rutulinio guolio blokai su adapterio rankovėmis. Jų šerdyje yra gilus griovelio rutulio guolis, kuriame yra a Sferinis išorinis skersmuo (SPB) Sukurtas taip, kad tilptų į suderinamą ketaus korpuso sferinę angą. Prilimpa metriniai matmenys, Ši serija yra specialiai sukurta pramoninėms reikmėms, reikalaujančioms didelės apkrovos talpos, nesudėtingos diegimo ir patikimo našumo.
UC serijos guoliai

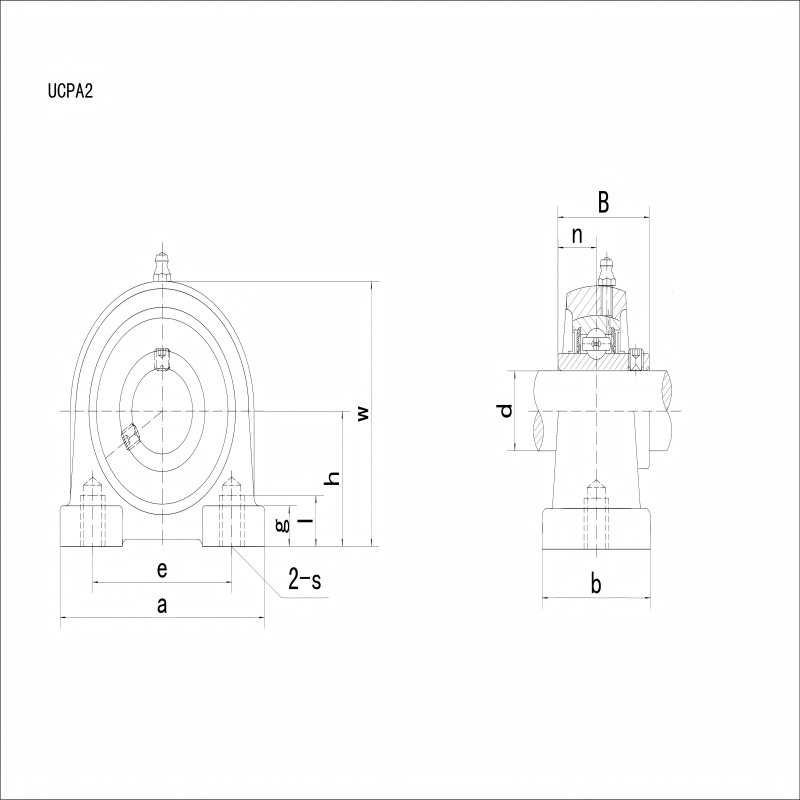

| ISO | UCPA 205-13 | |
| Guolis Nr. | UC 205-13 | |
| Būstas | PA205 | |
| Gręžinio skersmuo | d | 13/16 in |
| Atstumo tvirtinimo pagrindas iki centrinės linijos sferos. Sėdėjimo diam | h | 1-7/16 colio |
| Būsto ilgis | a | 3-5/16 in |
| Montavimo skylių atstumas | e | 2-13/64 in |
| Būsto plotis | b | 1-1/2 in |
| Varžto dydis | S | M10 |
| Montavimo skylės sriegio gylis | I | 19/32 in |
| Korpuso pėdos aukštis | g | 15/32 in |
| Būsto aukštis | w | 2-53/64 in |
| Vidinio žiedo plotis | B | 1,3425 in |
| Atstumo priekinė pusė/guolio centras | n | 0,563 colio |
| Masinis guolis | 0,793 kg | |
UC serijos guolių struktūra
Įprastą UC guolio bloką sudaro šie pagrindiniai komponentai:
- Pagalvių bloko korpusas:Paprastai pagamintas iš pilkos ketaus ar elastingos geležies (pvz., UC-P priesagos), turinčios tvirtinimo skylutes (plunksmerio bloko pagrindas, su varžtų skylėmis ar bakstelėmis skylutėmis), užtikrinant tvirtą atramą ir stabilumą.
- Išorinis sferinio gilaus griovelio rutulio guolis:Guolis turi vidinį žiedą, skirtą tilpti ant standartinio cilindrinio veleno (pvz., Tolerancija H7). Jo išorinis žiedas pasižymi a Sferinis išorinis paviršius Tos vietos yra korpuso sferinėje kiaurymėje.
- Sandarinimo tvarka:Abiejose pusėse yra sandarikliai (paprastai guma, pavyzdžiui, NBR ar FKM), kad būtų galima efektyviai užkirsti kelią teršalų, nešvarumų ir drėgmės patekimui, išlaikant vidinį tepalą.
- Užrakinimo įrenginys:Pirmiausia naudoja an Adapterio rankovė (Ekscentrinis arba nutraukimo tipas) kartu su užrakto veržle ir poveržle. Šis unikalus mechanizmas leidžia guolį tvirtai pritvirtinti prie veleno, naudojant trintį, labai supaprastinant montavimo ir išardymo procesus. (Pastaba: kai kurie UC variantai naudoja smailėjantį vidinį žiedą su kūginiu adapterio rankove).
Pagrindinės UC serijos guolių charakteristikos
- Savarankiškos galimybės:Sferinis pritaikymas tarp išorinio žiedo ir korpuso angos leidžia guolį tilpti Mažas veleno poslinkis (Paprastai iki ± 3 °), kompensuoti montavimo klaidas ar veleno įlinkį.
- Lengvas montavimas ir techninė priežiūra:Iš anksto surinktas įrenginio dizainas kartu su adapterio rankovių fiksavimo sistema įgalina Ypač greitas ir be įrankių Cilindrinių velenų montavimas/išardymas, sumažinant prastovos ir priežiūros išlaidas.
- Aukščiausias sandarinimas:Standartiniai antspaudai suteikia puikią apsaugą nuo atšiaurios aplinkos, prailginant guolio tarnavimo laiką.
- Tvirta apkrovos talpa:Tvirtas ketaus korpusas ir gilus griovelio rutulinių guolių konstrukcija yra gera radialinė apkrovos talpa ir vidutinio sunkumo Ašinė apkrovos talpa.
- Platus suderinamumas ir keičiamumas:Pagaminta pagal ISO metrinius standartus (IS), užtikrinant lengvą atsarginių dalių pakeitimo ir tiekimo lengvumą visame pasaulyje.
UC serijos guolių programos
Dėl jų patvarumo, lengvumo naudojimo ir patikimo našumo UC guoliai yra daugybėje pramonės šakų ir programų:
- Žemės ūkio mašinos (traktoriai, kombainai, sodintojai)
- Pervežimo įranga (diržų konvejeriai, ritininiai konvejeriai)
- Ventiliacija ir ŠVOK sistemos (ventiliatoriai)
- Medžiagos tvarkymo mašinos
- Statybinė įranga
- Maisto ir gėrimų apdorojimo linijos
- Tekstilės mašinos
- Bendrieji pramoniniai diskai (varikliai, pavarų dėžės, skriemuliai)
Pasirinkti UC serijos guolius reiškia pasirinkti Patikimumas, ekonominis efektyvumas ir veiklos efektyvumas.
