NUP204
Cilindriniai ritininiai guoliai yra sukuriami sukuriami guoliai, kuriems taikoma didelėms radialinėms apkrovoms. Jų pagrindiniai riedėjimo elementai yra cilindriniai ritinėliai, kurie užmezga linijinį kontaktą su lenktynių takais. Šis dizainas daro juos ypač veiksmingais grynų radialinių jėgų tvarkymu, tarnaudama kaip kritiniai komponentai daugybėje pramoninių programų. Palyginti su tokio paties dydžio rutuliniais guoliais, jie siūlo žymiai didesnę radialinės apkrovos perkėlimo galią.
Cilindrinio ritinėlio guolis
| ISO | NUP204 | |
| Гост | 92204 | |
| Gręžinio skersmuo | d | 20 mm |
| Išorinis skersmuo | D | 47 mm |
| Plotis | B | 14 mm |
| Pagrindinis dinaminio apkrovos įvertinimas | C | 15,5 kN |
| Pagrindinis statinio apkrovos įvertinimas | C0 | 13,6 kN |
| Nuorodos greitis | 10800 R/min | |
| Ribojantis greitis | 9000 r/min | |
| Svoris | 0,118 kg | |
Cilindrinių ritininių guolių struktūra
- Tipišką cilindrinį ritininį guolį sudaro šie pagrindiniai komponentai:
- Išorinis žiedas:Paprastai vienoje ar abiejose pusėse yra fiksuoti šonkauliai arba flanšai, kad ritinėliai būtų ašiniai.
- Vidinis žiedas:Paprastai taip pat turi šonkaulius ar flanšus, kad būtų galima nurodyti ritininius. Priklausomai nuo dizaino, vidinis žiedas gali būti neatsiejamas nuo šonkaulių ar atskirtų (palengvinant montavimą).
- Cilindriniai ritinėliai:Tikslios žemės cilindriniai riedėjimo elementai, kurie yra pagrindiniai apkrovos nešiojantys komponentai. Volelio ilgis paprastai yra šiek tiek mažesnis už jų skersmenį.
- Narvas (laikiklis):Atskiria ritinėlius tolygiai, neleidžia jiems trinti vienas prieš kitą ir teisingai vadovauja lenktynių takams. Narvinės medžiagos apima plieną, žalvaris arba polimerai (pvz., Poliamidas/nailonas).
Cilindrinių ritininių guolių charakteristikos
- Didelė radialinės apkrovos talpa:Linijos kontaktinis dizainas leidžia jiems valdyti žymiai didesnes radialines apkrovas nei to paties dydžio rutulinių guolių.
- Didelis radialinis tvirtumas:Puikus sustingimas radialine kryptimi, todėl apkrovoje atsiranda minimali deformacija.
- Maža trintis:Mažas atsparumas riedėjimui prisideda prie didelio efektyvumo.
- Didelės spartos galimybės:Gerai suprojektuoti guoliai (ypač su lengvaisiais narvais) yra tinkami dideliam sukimosi greičiui.
- Atskyrimas:Daugybė tipų (pvz., NU, NJ dizaino) pasižymi atskirtais žiedais (vidiniais ir (arba) išoriniais), supaprastinant montavimą, išardymą ir priežiūrą.
- Ribota ašinė apkrovos talpa:Paprastai gali tilpti tik labai mažos ašinės apkrovos (atsižvelgiant į šonkaulių dizainą) arba reikalauti derinio su kitais guoliais, kad būtų galima valdyti ašines jėgas.
Cilindrinių ritininių guolių taikymas
Cilindriniai ritininiai guoliai yra plačiai naudojami programose, reikalaujančiose didelės radialinės apkrovos talpos ir tvirtumo:
- Elektriniai varikliai ir generatoriai:Rotoriaus palaikymas.
- Pavarų dėžės ir reduktoriai:Pavarų veleno atrama.
- Riedėjimo malūnai:Darbo ritinys ir atsarginės kopijos ritinėliai.
- Siurbliai ir kompresoriai:Veleno atrama.
- Vibruojantys ekranai:Vibracinių krovinių tvarkymas.
- Statybos mašinos:Slūgiai žiedai ekskavatoriuose, kranuose.
- Vėjo turbinos:Pagrindiniai veleno guoliai.
- MAŠINOS ĮRANGOS VERSIAI:Kur kritiški yra didelis tvirtumas ir tikslumas.
- Spausdinimo mašinos:Cilindro palaikymas.
Aukščiausios kokybės cilindriniai ritininiai guoliai užtikrina kritinį patikimumą, kai maksimali radialinės apkrovos talpa yra neginčijama.
Susisiekite su mumis
Susiję produktai
Na4922

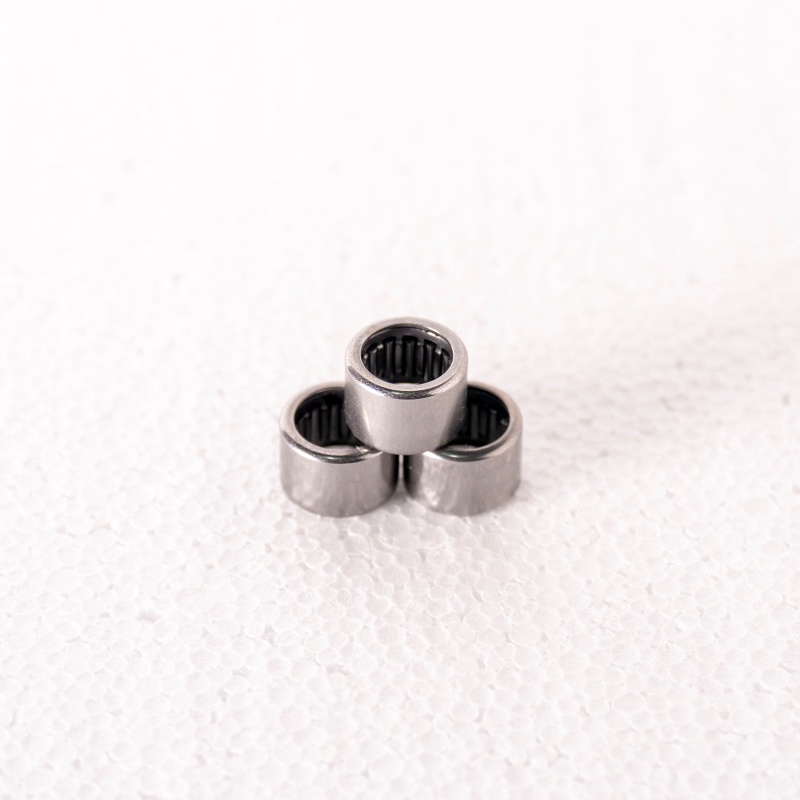

Adatų ritininiai guoliai naudoja cilindrinius volelius, kurių ilgio ir skersmens santykis viršija 4: 1. Ši „adatos panaši“ geometrija įgalina išskirtinę radialinės apkrovos talpą ypač kompaktiškame skerspjūvyje, užtikrinant puikų erdvės efektyvumą, palyginti su lygiaverčių matmenų rutuliniais guoliais.
