Kategorija
K6X9X8
Adatų ritininiai guoliai naudoja cilindrinius volelius, kurių ilgio ir skersmens santykis viršija 4: 1. Ši „adatos panaši“ geometrija įgalina išskirtinę radialinės apkrovos talpą ypač kompaktiškame skerspjūvyje, užtikrinant puikų erdvės efektyvumą, palyginti su lygiaverčių matmenų rutuliniais guoliais.
Adatų ritininiai guoliai
| ISO | K6X9X8 | |
| Lenktynių tako skersmuo vidinis žiedas | Fw | 6 mm |
| Išorinis skersmuo | Ew | 9 mm |
| Plotis | Bc | 8 mm |
| Pagrindinis dinaminio apkrovos įvertinimas | C | 1,25 kN |
| Pagrindinis statinio apkrovos įvertinimas | C0 | 1,09 kN |
| Ribojantis greitis | 17800 r/min | |
| Masinis guolis | 0,0008 kg | |
Struktūrinis suskirstymas
Pagrindiniai komponentai apima:
- Išorinis žiedas: Paprastai su lenktynių taku („Cageless“ tipai praleidžia išorinį žiedą)
- Adatų ritinėliai: Tikslios žemės ritinėliai, perduodantys apkrovą per linijos kontaktą
- Narvas: Žalvario/plieno/polimerų medžiagų tarpai („Cageless“ tipai neįtraukia CAGE)
- Vidinis žiedas: Pasirenkamas komponentas (pvz., Na tipo su vidiniu žiedu, RNR tipo be)
Klasifikavimo sistema
- Pagal dizainą: Visas komplementas (didelė apkrova), narve (greitaeigė)
- Pagal funkciją: Radialinė, trauka, derinys guoliai
- Specialūs tipai: Flanšinė (ašinė padėties nustatymas), suderinimas (Kompensacija dėl netinkamo poslinkio)
Techniniai pranašumai
| Savybė | Inžinerinė nauda |
| Ultra-slim skyrius | Išsaugo 60% radialinės erdvės |
| Didelis apkrovos tankis | 300% didesnė talpa ir rutuliai |
| Atsparumas smūgiams | Linijos kontaktas paskirsto stresą |
| Sukimosi tikslumas | ± 0,03 mm tikslioms sistemoms |
| Pastaba: greičio apribojimas skiriasi priklausomai nuo narvelio medžiagos |
Pramonės programos
- Automobiliai: Transmisijos (pvz., JTEKT NK17/20), jungiamieji strypai
- Robotika: Artikuliuotos jungtys (paplitęs visas komplemento tipas)
- Aviacijos ir kosmoso: ApU rotoriaus atraminiai guoliai
- Medicinos: CT skaitytuvo „Gantry“ pasukimas (MRT saugios versijos)
- Statyba: Hidrauliniai siurblių pavaros („Timken Tor 47“)
Aplinkos adaptacija
| Sąlyga | Rekomenduojamas sprendimas |
| Aukšta temperatūra | Keramiškai padengti ritinėliai + specialūs narvai |
| Korozinė žiniasklaida | Visas nerūdijantis plienas (SS priesaga) |
| Užterštos teritorijos | Dvigubo lipimo kontaktiniai sandarikliai (2RS) |
| Ypač didelis greitis | Polimerų narvai + tepimas aliejaus ir oro sraute |
Susisiekite su mumis
Susiję produktai
6806 2rs
Gilus griovelio rutulio guolis yra vienas iš plačiausiai naudojamų riedėjimo guolių tipų. Jį sudaro vidinis žiedas, išorinis žiedas, plieniniai rutuliai ir narvas (arba sandarinimo komponentai). Gilios griovelio lenktynių takai ant vidinių ir išorinių žiedų leidžia jam atlaikyti radialines apkrovas ir ribotas ...
22222 CW33
Sferinis ritininis guolis yra labai sukurtas riedėjimo elemento guolis, skirtas tobulėti reikalaujančiomis darbo sąlygomis. Jo apibrėžimo savybė yra savaime suprantama galimybė. Tai automatiškai kompensuoja netinkamą veleno ir korpuso poslinkį, kurį sukelia montavimo klaidos, veleno įlinkis ar pagrindo nusistovėjimas (paprastai iki 1,5 ° - 3 °). Tai ...
2306
Savarankiški rutuliniai guoliai išsiskiria dėl savo unikalios galimybės automatiškai kompensuoti kampinį poslinkį tarp veleno ir korpuso. Šis poslinkis gali kilti dėl velenų įlinkio, tvirtinimo klaidų ar pamatų atsiskaitymo. Skirtingai nuo standartinių guolių, savarankiški tipai siūlo didesnį eksploatavimo lankstumą, mažinant streso koncentraciją, dėl kurios priešlaikinis gedimas…
UCF201-8
UC serijos guoliai nurodo standartizuotus, plačiai naudojamus pagalvių bloko rutulinių guolių blokus su adapterio rankovėmis. Jų šerdyje yra gilus griovelio rutulinis guolis, turintis sferinį išorinį skersmenį (SPB), skirtą tilpti į suderinamą ketaus korpuso sferinę angą. Laikantis metrinių matmenų, ši serija yra…
UCFL315-46
UC serijos guoliai nurodo standartizuotus, plačiai naudojamus pagalvių bloko rutulinių guolių blokus su adapterio rankovėmis. Jų šerdyje yra gilus griovelio rutulinis guolis, turintis sferinį išorinį skersmenį (SPB), skirtą tilpti į suderinamą ketaus korpuso sferinę angą. Laikantis metrinių matmenų, ši serija yra…

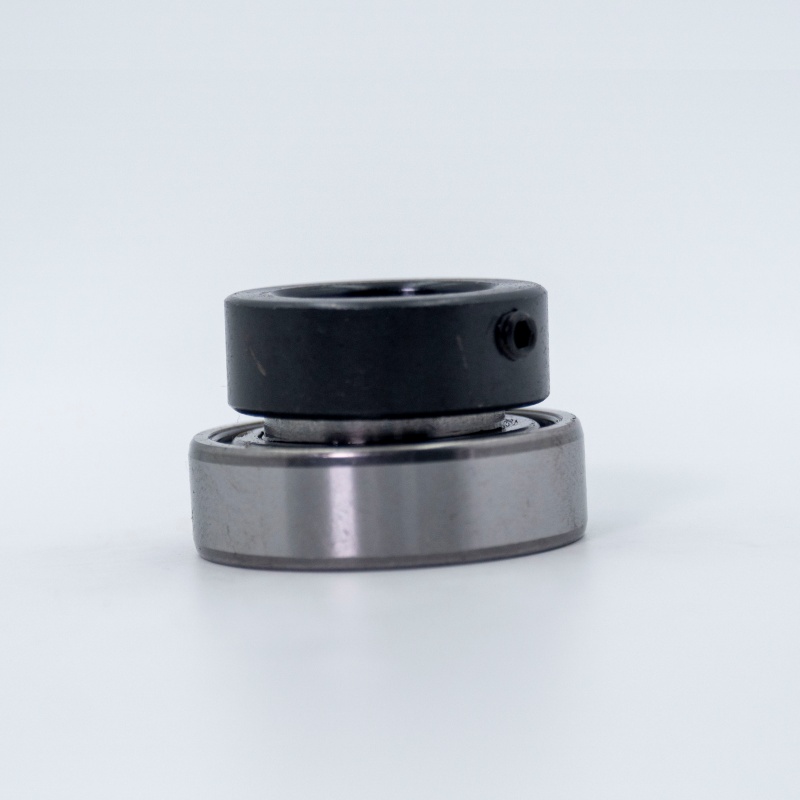

SA207-23
