Kategorija
7001 c
Kampiniai kontaktiniai rutuliniai guoliai (ACBBS) yra tiksliai sukurtos guolio vienetai, vienareikšmiškai suprojektuoti tvarkyti kombinuotos radialinės ir ašinės apkrovos, tuo pačiu metu. Skirtingai nuo standartinių giliųjų griovelio rutulinių guolių, jie turi kontaktinius kampus (paprastai nuo 15 ° iki 40 °), leidžiančią jiems palaikyti dideles ašines jėgas viena kryptimi, dažnai kartu su vidutinėmis radialinėmis jėgomis. Šis specifinis dizainas daro juos būtinus pritaikymams, reikalaujantiems didelio sukimosi tikslumo ir standumo sudėtingomis pakrovimo sąlygomis.
Kampiniai kontaktiniai rutuliniai guoliai
| ISO | 7001 c | |
| Gost | 36101 | |
| Gręžinio skersmuo | d | 12 mm |
| Išorinis skersmuo | D | 28 mm |
| Plotis | B | 8 mm |
| Pagrindinis dinaminio apkrovos įvertinimas | C | 3.48 kN |
| Pagrindinis statinio apkrovos įvertinimas | C0 | 1,77 kN |
| Nuorodos greitis | 32400 R/min | |
| Ribojantis greitis | 24000 r/min | |
| Masinis guolis | 0,027 kg | |
Struktūra ir dizainas
- Pagrindiniai kampinio kontaktinio rutulinio guolio komponentai apima:
- Vidiniai ir išoriniai žiedai:Pasižymi skirtingais lenktynių takais su specialiai pasvirusiais pečiais. Kontaktinis kampas susidaro tarp linijos, jungiančios kontakto taškus tarp rutulio ir lenktynių takų ir plokštumos statmenos guolio ašiai.
- Tikslūs kamuoliai:Aukštos kokybės plieno rutuliai perduoda apkrovą tarp žiedų.
- Narvas:Saugiai pasisakykite už rutulius, kad būtų išvengta kontakto ir trinties, išlaikytumėte optimalų riebalų pasiskirstymą ir vadovaujate rutuliams veikimo metu. Narvus galima pagaminti iš presuoto plieno, apdirbto žalvario ar tvirtų polimerų (pvz., PEEK).
- Ruoniai/skydai (neprivaloma):Apsaugokite nuo užteršimo ir išlaikykite tepimą. Sandarinami variantai yra paplitę reikalaujančioje aplinkoje.
Vienos eilės ACBBS tvarko ašines apkrovas pirmiausia viena kryptimi. Duplex rinkiniai (DB: „Back-to-Back“, DF: akis į akį, DT: Tandemas) sukuriami montuojant du ar daugiau vieno guolių kartu, kad būtų galima valdyti didesnes apkrovas ir akimirkas ar dvikryptis ašines jėgas.
Pagrindinės charakteristikos ir našumo pranašumai
- Didelė ašinė apkrovos talpa:Programos, kuriose dominuoja traukos apkrovos.
- Didelės spartos galimybės:Optimizuota vidinė geometrija ir narvų konstrukcija leidžia žymiai didesnį sukimosi greitį, palyginti su kūginiais ritininiais guoliais, esant panašioms ašinėms apkrovoms.
- Didelis standumas ir nelankstumas:Suteikia puikų atsparumą deformacijai ir deformacijai, ypač esant išankstiniam įkrovimui, užtikrinant tikslų komponentų padėties nustatymą.
- Mažas trinties ir bėgimo tikslumas:Aukšto tikslumo pažymiai siūlo sklandų veikimą su minimaliu sukimo momentu ir vibracija.
- Ilgas aptarnavimo gyvenimas:Pasiekiamos naudojant aukštos kokybės medžiagas (pvz., Plieną, kuriame yra vakuuminiu būdu), pažengusį šilumą ir tikslią gamybos kontrolę.
- Montavimo lankstumas:Duplexing parinktys įgalina pritaikytus sprendimus konkrečiam apkrovai, momentui ir standumo reikalavimams.
Pirminės programos ir pramonės šakos
Kampiniai kontaktiniai rutuliniai guoliai yra pagrindiniai įvairių sektorių komponentai, reikalaujantys greičio, tikslumo ir kombinuotos apkrovos palaikymo:
- MAŠINOS ĮRANGŲ PRAMONĖ:CNC apdirbimo centrų, šlifuoklių, tekinimo staklių (greitaeigių, tikslumo) verpstės.
- Automobiliai:Ratų stebulės (ypač dvipusiuose rinkiniuose), transmisijos, turbokompresoriai, elektriniai varikliai, vairo sistemos.
- Aerospace:Reaktyvinio variklio priedai, sraigtasparnių perdavimas, valdymo sistemos.
- Galios perdavimas:Pavarų dėžės, elektriniai varikliai, generatoriai, siurbliai, kompresoriai.
- Pramoninė automatika ir robotika:Didelio tikslumo robotų jungtys, sukamosios lentelės, linijiniai judesių sistemos.
- Siurbliai ir kompresoriai:Sparnuotės velenai, greitaeigių kompresorių verpstės.
- Medžiagos tvarkymas:Konvejerių sistemos, reikalaujančios tikslumo ir greičio.
- Žemės ūkio ir statybos mašinos:Pavarų dėžės, galutinės diskai, kai greičio ir ašinės apkrovos egzistuoja kartu.
Taikymo aplinka
ACBBS veikia išskirtinai gerai įvairiose reikalaujančiose aplinkose, įskaitant:
- Greita mašina:Sukurtas stabilumui ir silpnai šilumos susidarymui esant padidintam apsisukimų dažniui.
- Tikslios padėties nustatymo sistemos:Sulankstumo ir tikslumo teikimas staklėse ir automatizavime.
- Programos, turinčios reikšmingą ašinę trauką:Efektyviai tvarkant dominuojančias vienkryptis traukos jėgas.
- Vidutinės ar aukštos veiklos temperatūra:Su tinkamomis riebalų ar tepimo sistemomis. Specializuoti variantai egzistuoja ekstremalioje aplinkoje.
- Švarios ir moderniai užterštos aplinkos:Naudojant veiksmingus sandarinimo tirpalus (kontaktiniai sandarikliai, nekontaktiniai labirinto sandarikliai).
Išvada
Mūsų kampiniai kontaktiniai rutuliniai guoliai parodo našumo viršūnę, kad reikalaujama, kad būtų galima vienu metu valdyti didelius greičius, reikšmingą ašinę trauką ir radialines apkrovas. Integruotas tiksliomis medžiagomis, pažangiomis konstrukcijomis ir griežta kokybės kontrole, jie užtikrina neprilygstamą tvirtumą, sukimosi tikslumą ir prailgintą aptarnavimo laiką. Pasitikėkite mūsų ACBBS, kad padidintumėte savo kritinės mašinos produktyvumą, efektyvumą ir patikimumą daugybėje pramonės šakų.
Susisiekite su mumis
Susiję produktai
7314 b
Kampiniai kontaktiniai rutuliniai guoliai (ACBBS) yra tiksliai sukurtos guolio vienetai, unikaliai suprojektuoti vienu metu tvarkyti kombinuotas radialines ir ašines apkrovas. Skirtingai nuo standartinių giliųjų griovelio rutulinių guolių, jie turi kontaktinius kampus (paprastai nuo 15 ° iki 40 °), leidžiančią jiems palaikyti dideles ašines jėgas viena kryptimi, dažnai kartu su vidutinėmis radialinėmis jėgomis. Tai ...
22210 CW33
Sferinis ritininis guolis yra labai sukurtas riedėjimo elemento guolis, skirtas tobulėti reikalaujančiomis darbo sąlygomis. Jo apibrėžimo savybė yra savaime suprantama galimybė. Tai automatiškai kompensuoja netinkamą veleno ir korpuso poslinkį, kurį sukelia montavimo klaidos, veleno įlinkis ar pagrindo nusistovėjimas (paprastai iki 1,5 ° - 3 °). Tai ...
UK207-HS2307
UC serijos guoliai nurodo standartizuotus, plačiai naudojamus pagalvių bloko rutulinių guolių blokus su adapterio rankovėmis. Jų šerdyje yra gilus griovelio rutulinis guolis, turintis sferinį išorinį skersmenį (SPB), skirtą tilpti į suderinamą ketaus korpuso sferinę angą. Laikantis metrinių matmenų, ši serija yra…

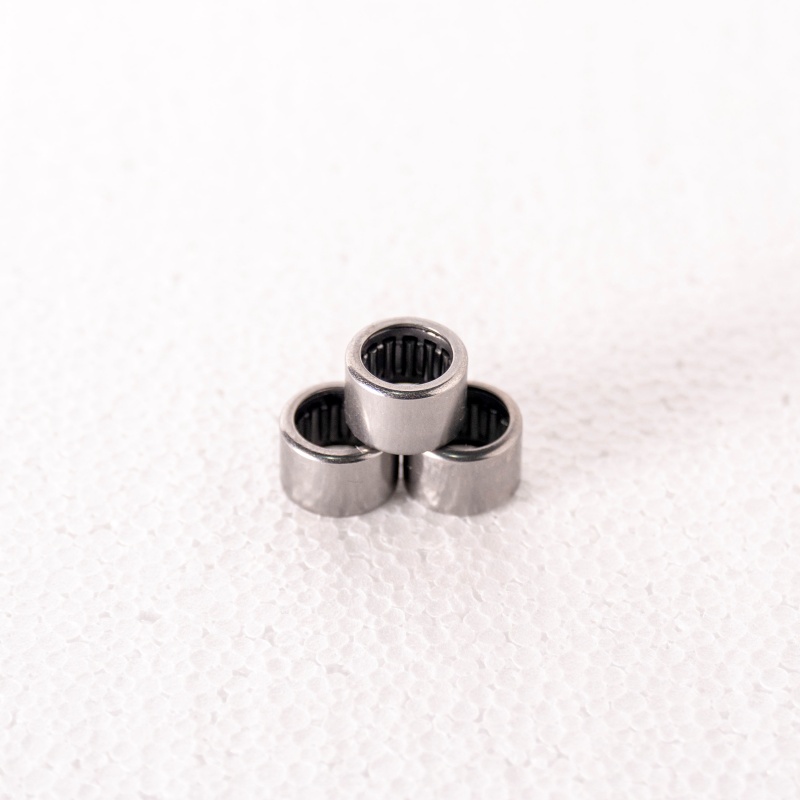

Na4916
