Kategorija
51101
Traukiami rutuliniai guoliai yra sukuriami guoliai Ašinės apkrovos išskirtinai. Jų dizainas pasižymi a Veleno poveržlė (sandarus žiedas), Būsto poveržlė (laisvas žiedas), ir a rutulinio narvelio surinkimas su grioveliais lenktynėmis, įgalinant efektyvų ašinės jėgos perdavimą su minimalia trintis. Netinka radialinėms apkrovoms.
Traukos rutulio guolis
| ISO | 51101 | |
| Gost | 8101 | |
| Gręžinio skersmuo | d | 12 mm |
| Išorinis skersmuo | D | 26 mm |
| Ūgis | H | 9 mm |
| Pagrindinis dinaminio apkrovos įvertinimas | C | 2.4 kN |
| Pagrindinis statinio apkrovos įvertinimas | C0 | 3.2 kN |
| Nuorodos greitis | 5400 R/min | |
| Ribojantis greitis | 4000 r/min | |
| Masinis guolis | 0,022 kg | |
Konstrukcinis dizainas
- Žiedai: GCR15 guolio plienas, sukietėjęs iki HRC 58-62, „Precision-Ground Raceways“;
- Rutuliai: φ3mm-φ50mm plieniniai rutuliai (ISO 3290 G10-G20 laipsnis);
- Narvas: Antspauduotas plienas/žalvaris arba polimeras PA66-GF25 segmentinis narvas;
- Sandarinimas: Z-skydas (80 ° C) arba 2RS guminis sandariklis (120 ° C).
Pagrindinės našumo funkcijos
- Sandarinimo tipu:
- Atviri guoliai: Jokių antspaudų; Reikalauti reguliarios tepimo.
- Ekranuoti guoliai (ZZ/2Z): Vieno ar dvigubo metalo skydai, skirti apsaugoti dulkes (ne aliejus).
- Uždaryti guoliai (Rs/2RS): Guminiai sandarikliai, skirti atsparumui dulkėms/vandeniui ir sulaikant riebalus.
- Pagal dydį:
- Miniatiūriniai guoliai: Kiaurymės skersmuo <10 mm, naudojamas tiksliuose instrumentuose.
- Standartiniai guoliai: Įprasti dydžiai (pvz., 6200 serijos).
- Didelio dydžio guoliai: Sunkiosios pramoninės įrangos.
- Specialūs tipai:
- Nerūdijančio plieno guoliai: Atspari korozijai drėgnai/cheminei aplinkai.
- Keraminiai hibridiniai guoliai:
Pramoninės programos
| Pramonė | Įranga | Įkelti profilį |
| Automobiliai | Sankabos atleidimas, transmisija | Smūgio apkrovos ≤50KN |
| Statyba | Hidrauliniai siurbliai, ekskavatorius | Statinės pakrovimo iki 300KN |
| Energijos generavimas | Turbinos vadovas, vėjo žingsnis | Ciklinės apkrovos (50 000 val. Gyvenimas) |
| Robotika | Sąnarių reduktoriai | Didelio tikslumo padėties nustatymas |
Atrankos ir montavimo užrašai
- Atsparumas korozijai: Sus440 nerūdijančio plieno arba cinko danga;
- Sunki alternatyva: Naudoti Kūginiai ritininiai traukos guoliai(300% didesnė talpa);
- Montavimas: Velenų poveržlė turi būti pritaikyta spaudai; Korpuso klirensas ≤0,05 mm.
Susisiekite su mumis
Susiję produktai
22319 KCW33
Sferinis ritininis guolis yra labai sukurtas riedėjimo elemento guolis, skirtas tobulėti reikalaujančiomis darbo sąlygomis. Jo apibrėžimo savybė yra savaime suprantama galimybė. Tai automatiškai kompensuoja netinkamą veleno ir korpuso poslinkį, kurį sukelia montavimo klaidos, veleno įlinkis ar pagrindo nusistovėjimas (paprastai iki 1,5 ° - 3 °). Tai ...
51102
Traukos rutuliniai guoliai yra sukuriami guoliai, skirti valdyti ašines apkrovas tik. Jų dizaine yra veleno poveržlė (sandarus žiedas), korpuso poveržlė (laisvas žiedas) ir rutulinio narvelio mazgas su grioveliais lenktynių takais, įgalinant efektyvų ašinės jėgos perdavimą su minimalia trintis. Netinka radialinėms apkrovoms.
N2306
Cilindriniai ritininiai guoliai yra sukuriami sukuriami guoliai, kuriems taikoma didelėms radialinėms apkrovoms. Jų pagrindiniai riedėjimo elementai yra cilindriniai ritinėliai, kurie užmezga linijinį kontaktą su lenktynių takais. Šis dizainas daro juos ypač veiksmingais grynų radialinių jėgų tvarkymu, tarnaudama kaip kritiniai komponentai daugybėje pramoninių programų. Palyginti…
6230 Zz
Gilus griovelio rutulio guolis yra vienas iš plačiausiai naudojamų riedėjimo guolių tipų. Jį sudaro vidinis žiedas, išorinis žiedas, plieniniai rutuliai ir narvas (arba sandarinimo komponentai). Gilios griovelio lenktynių takai ant vidinių ir išorinių žiedų leidžia jam atlaikyti radialines apkrovas ir ribotas ...
UCT214-44
UC serijos guoliai nurodo standartizuotus, plačiai naudojamus pagalvių bloko rutulinių guolių blokus su adapterio rankovėmis. Jų šerdyje yra gilus griovelio rutulinis guolis, turintis sferinį išorinį skersmenį (SPB), skirtą tilpti į suderinamą ketaus korpuso sferinę angą. Laikantis metrinių matmenų, ši serija yra…

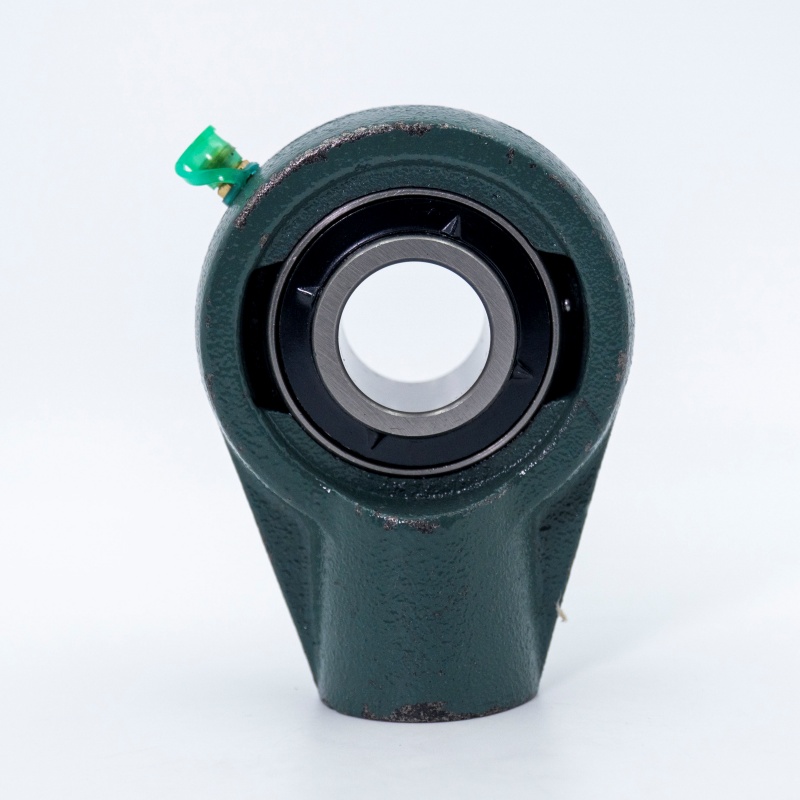

UCHA210-30
