Kategorija
3320

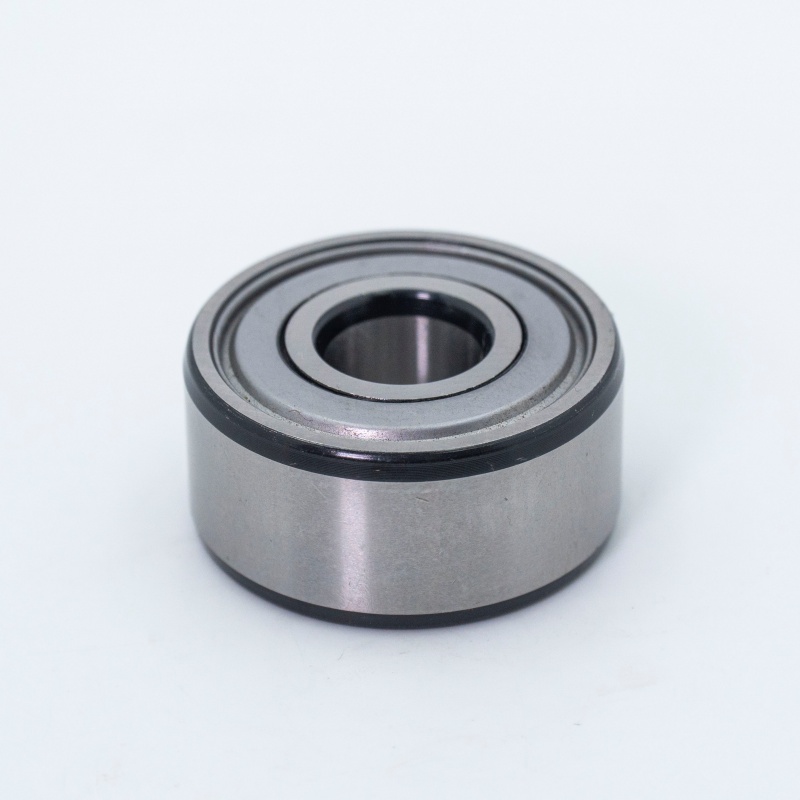

Dvigubos eilutės kampiniai kontaktiniai rutuliniai guoliai yra specializuotas riedėjimo guolio tipas, kuriam būdingas turėjimas dvi eilės plieninių rutulių išdėstytas tarp vidinio ir išorinio žiedo lenktynių, su lenktynėmis poslinkis vienas kito atžvilgiu palei guolio ašį. Šis dizainas sukelia kamuolių ir lenktynių kontaktinę liniją kampas (kontaktinis kampas) su radialine guolio plokštuma. Šio kontaktinio kampo egzistavimas yra raktas norint įjungti šiuos guolius Tuo pačiu metu palaikykite radialines ir ašines apkrovas. Palyginti su vienos eilės kampiniais kontaktiniais rutuliniais guoliais, dvigubos eilutės konstrukcija siūlo žymiai didesnę apkrovos perkėlimo talpą (ypač ašines apkrovas) ir tvirtumą.

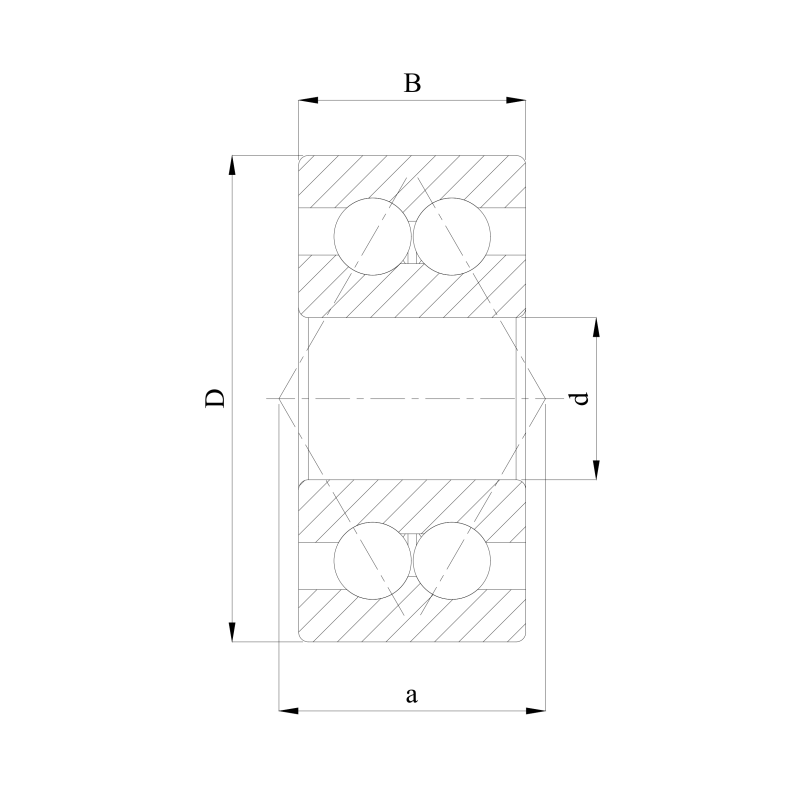

Dviguba eilutė kampinis kontaktinis rutulio guolis
| ISO | 3320 | |
| Gost | 3056320 | |
| Gręžinio skersmuo | d | 100 mm |
| Išorinis skersmuo | D | 215 mm |
| Plotis | B | 82,6 mm |
| Pagrindinis dinaminio apkrovos įvertinimas | C | 153 kN |
| Pagrindinis statinio apkrovos įvertinimas | C0 | 213 kN |
| Nuorodos greitis | 1100 r/min | |
| Ribojantis greitis | 1600 r/min | |
| Masinis guolis | 12,5 kg | |
Dvigubos eilės kampinių kontaktinių rutulinių guolių charakteristikos
- Didelė apkrovos talpa:Dvi rutulių eilės iš esmės padidina tiek radialinę, tiek ašinę (ypač dvikryptį ašinę) guolio apkrovos talpą.
- Didelis nelankstumas:Dvigubos eilutės struktūra suteikia puikų tvirtumą ir stabilumą apverčiant momentus ar kombinuotas apkrovas, o tai suteikia didesnį atsparumą deformacijai.
- Dviejų krypčių ašinės apkrovos palaikymas:Tai yra ryškiausias dvigubos eilės kampinių kontaktinių rutulinių guolių pranašumas. Vienas guolis gali palaikyti ašines apkrovas iš Abi kryptys (pvz., kairėje ir dešinėje) išlaikant didelį tikslumą ir tvirtumą. Norint pasiekti dviejų krypčių palaikymą, nereikia suporuoti vienos eilės guolių.
- Didelis bėgimo tikslumas:Pagaminta pagal aukštus tikslumo standartus, užtikrinant sklandų ir tikslų sukimosi našumą.
- Kompaktiškumas:Nepaisant dviejų rutulių eilučių, jų dizainas paprastai yra kompaktiškesnis, nei naudojant dviejų „Back-to-Back“ ar „akis į akį“ derinį, suporuotą vienos eilės guolius, taupant montavimo vietą.
- Supaprastintas diegimas:Kaip integruotas įrenginys, montavimas yra paprastesnis nei suporuoti vienos eilės guoliai ir užtikrina iš anksto nustatytą klirenso ar išankstinio įkėlimo sąlygą.
- Išankstinio apkrovos koregavimas:Daugybė standartinių dvigubos eilės kampinių kontaktinių guolių tiekiami su optimizuotu išankstiniu įkrovimu (lengvu ar terpe), kad būtų geriausia nelankstumo, veikimo tikslumo ir aptarnavimo tarnavimo laikas.
Dvigubos eilės kampinių kontaktinių rutulinių guolių klasifikavimas
- Dvigubos eilutės kampiniai kontaktiniai rutuliniai guoliai pirmiausia klasifikuojami atsižvelgiant į jų kontaktinį kampą ir dizaino ypatybes:
- Kontaktiniu kampu:
- 15 ° Kontaktinis kampas:Didelės spartos gebėjimų dėmesys; Tinka vidutinėms ašinėms apkrovoms, tačiau greitaeigiai reikalavimai.
- 25 ° kontaktinis kampas (dažniausiai):Siūlo subalansuotą radialinės/ašinės apkrovos talpos, tvirtumo ir greičio derinį; plačiausiai naudojamas tipas.
- 30 °/40 ° Kontaktinis kampas:Dėmesys skiriamas didelei ašinės apkrovos talpai ir tvirtumui; Tinka daugiausia ašinėms apkrovoms santykinai mažesniu greičiu.
- Pagal struktūrinį dizainą:
- Standartinis tipas:Kietas išorinis žiedas ir atskirtas vidinis žiedas (-ai) (dažnai su flanšais ar šonkauliais). Dažniausias dizainas (pvz., 3300, 3200 serijos).
- Užtengintas/ekranuotas tipas:Su kontaktiniais guminiais sandarikliais (RS/2RS) arba nekontaktiniais skydais (ZZ/2Z) aplinka, kuriai reikalinga apsauga nuo dulkių, drėgmės ar tepalų sulaikymo.
- Flanšuotas išorinis žiedas:Išorinis žiedas pasižymi flanšu, kad būtų lengva ašinė padėties nustatymas ir supaprastintas montavimas.
- Smailėjantis kiaurymė:Vidinis žiedas turi smailėjantį angą, skirtą apvalkalui/išankstiniam įkrovimui pritaikyti ašiniu poslinkiu.
- Didelė apkrova/specialūs dizainai:Pavyzdžiui, dvigubo skalūno vidiniai arba išoriniai žiedai (pvz., Apie 3200 serijų dizainus), optimizuotas kontaktinių įtempių pasiskirstymui, siekiant dar labiau padidinti ašinės apkrovos talpą.
- Pagal dydžio seriją:Klasifikuojami pagal ISO matmenų serijų standartus (pvz., 32, 33 serijas), nurodant skirtingo pločio ir skersmens santykį.
- Kontaktiniu kampu:
Dvigubos eilės kampinių kontaktinių rutulinių guolių programos
Savo didelio tvirtumo, tikslumo ir gebėjimo tvarkyti dvikryptį trauka, dvigubos eilutės kampinės kontaktinės rutulinio guoliai yra plačiai naudojami programose, reikalaujančioms palaikyti kombinuotas apkrovas (ypač dvikryptis ašines jėgas ir apverčiant momentus) ir reikalaujant didelio sukimosi tikslumo. Pavyzdžiai:
- MAŠINOS ĮRANGOS VERSIAI:Guoliai verpstams tekinimo stakliuose, malimo mašinose, šlifavimo mašinose ir kt., Kur jie yra viena iš labiausiai paplitusių programų.
- Pavarų dėžės:Išėjimo velenų palaikymas planetų pavarų reduktoriuose ir pramoninės pavarų dėžės (dažnai reikalaujančios ašinės traukos ir pakreipimo momento palaikymo).
- Pramoniniai siurbliai:Veleno atrama išcentriniuose siurbliuose, varžtų siurbliuose ir kt., Radialinės ir dvikryptės ašinės apkrovos.
- Statybos/žemės ūkio mašinos:Važiuokite velenais, pasmerktais žiedais.
- Spausdinimo mašinos:Balionų guoliai, reikalaujantys aukšto tikslumo ir sklandaus veikimo.
- Plastikinės ir guminės mašinos:Sraigtiniai atraminiai ekstruderiai, riedėjimo guoliai kalendoriuose/maišytuvuose.
- Ventiliatoriai/pūstuvai:Rotoriaus palaikymas greitaeigių ventiliatorių.
- Automobiliai:Ribotos aukštos kokybės programos (pvz., Aukštos klasės sankabos išleidimo guoliai), tačiau retesni nei vienos eilės ar keturių taškų kontaktų guoliai dėl erdvės apribojimų.
- Robotų sąnariai.
Pastaba: Mes siūlome platų dvigubos eilutės kampinių kontaktinių rutulinių guolių asortimentą. Susisiekite su mumis, kad pasirinktumėte optimalų jūsų konkrečių taikymo reikalavimų guolį (apkrovos dydis ir kryptis, greitis, tikslumo reikalavimai, montavimo erdvė, aplinkos sąlygos ir kt.).
