Kategorija
1220 k
Savarankiški rutulinių guoliai išsiskiria dėl jų unikalios galimybės automatiškai kompensuoti kampinis poslinkis tarp veleno ir korpuso. Šis poslinkis gali kilti dėl velenų įlinkio, tvirtinimo klaidų ar pamatų atsiskaitymo. Skirtingai nuo standartinių guolių, savarankiški tipai siūlo didesnį eksploatavimo lankstumą, sumažinant streso koncentraciją, dėl kurios priešlaikinį gedimą reikia reikalauti.
Savarankiškas rutulio guolis

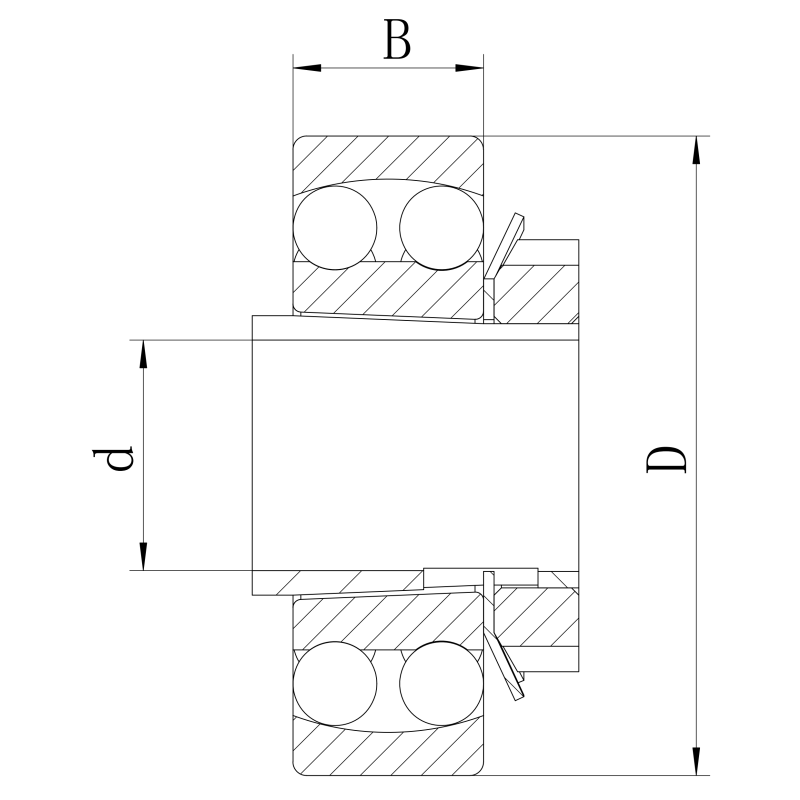

| ISO | 1220 k | |
| Gost | 111220 | |
| Rankovė Nr. | H220 | |
| Gręžinio skersmuo | d | 100 mm |
| Išorinis skersmuo | D | 180 mm |
| Plotis | B | 34 mm |
| Pagrindinis dinaminio apkrovos įvertinimas | C | 40,4 kN |
| Pagrindinis statinio apkrovos įvertinimas | C0 | 17 kN |
| Masinis guolis | 3,7 kg | |
Struktūra
- Šie guoliai pasižymi savitu dvigubo kelio dizainu:
- Dvi rutulių eilės:Vadovaujamas a Sferinė lenktynių trasa Apdirbta į išorinį žiedą. Šis sferinis paviršius yra raktas į savaime suprantamą pajėgumą.
- Vidinis žiedas:Sudėtyje yra du giluminiai lenktynių takai, kad tilptų rutuliai.
- Narvas:Paprastai pagamintas iš presuoto plieno arba sustiprinto polimero, jis veiksmingai atskiria ir padeda rutulius sklandžiai suktis skirtingomis suderinimo sąlygomis. Ši konstrukcija suteikia galimybę vidiniam žiedui, rutuliams ir narvui iki pasukimo, palyginti su sferiniu išoriniu žiedu, leidžiančią suderinti korekciją.
Pagrindinės charakteristikos ir pranašumai
- Automatinis savęs derinimas:Gali toleruoti kampinį poslinkį paprastai iki 5–3 laipsniai (Priklausomai nuo dydžio/dizaino), žymiai sumažinant guolių komponentų ir gretimų struktūrų stresą.
- Sumažinta trintis ir nusidėvėjimas:Kompensacija už netinkamą suderinimą mažina trintį ir netolygų apkrovos pasiskirstymą, todėl žemesnė darbo temperatūra ir ilgesnis aptarnavimo laikas.
- Greita veikla:Galima valdyti didelį sukimosi greitį dėl jų rutulinio guolio dizaino ir optimizuotos vidinės geometrijos.
- Tvirtumas:Sukurtas atlaikyti sudėtingas sąlygas, tokias kaip vidutinio sunkumo vibracija ir šoko apkrovos.
- Keičiamumas:Dažnai matmenis keičiama su standartiniais giluminio griovelio rutuliniais guoliais, supaprastinant atnaujinimus, kai problema yra netinkamas suderinimas.
Tipiškos programos: pramonės ir aplinkos
Savarankiški rutulinių guoliai yra gyvybiškai svarbūs visur, kur gali atsirasti veleno deformacija, montavimo netikslumai ar konstrukcinis nusistovėjimas:
- Medžiagos tvarkymas:Konvejerių sistemos, kibirų liftai, varžtai konvejeriai (dirbantys su dulkėmis, šiukšlėmis, įvairiomis apkrovomis).
- Žemės ūkio ir ūkininkavimo mašinos:Traktoriai, sujungti, kombainai (veikiami nešvarumų, drėgmės, vibracijos ir šoko).
- Ventiliacija ir oro tvarkymas:Ventiliatoriai, pūstuvai, ŠVOK sistemos (veikia vidutiniškai ir dideliu greičiu).
- Pramoniniai kardaniniai velenai:Ypač sąrankos, turinčios daugybę guolių, atramos, linkusios į netinkamą suderinimą.
- „Offighway & Construction“:Mobilioji įranga, dirbanti nelygiame reljefe.
- Proceso pramonė:Maišytuvai, agitatoriai.
- Tekstilės mašinos:Skyriai, reikalaujantys tolerancijos veleno įlinkiui.
Jie puikiai tinka aplinkoje, kurioje yra vidutinio sunkumo dulkės, drėgmės, vibracijos ir skirtingos temperatūros. Jų sugebėjimas automatiškai sureguliuoti daro juos būtinus, kai tikslios veleno išlyginimo negalima garantuoti ar pasikeisti operacijos metu. Mūsų [Yuehengo guolys] savaime suderinami rutuliniai guoliai yra gaminami pagal griežtus standartus, užtikrinant Aukščiausias našumas, pratęstas patvarumas ir sumažintas priežiūros prastovos laikas Jūsų kritinei technikai.
