Категория
7001 AC
Бурчтуу байланыш топ подшипниктери (ACBBS) тактык менен иштелип чыккан айкалышкан радиалдык жана октук жүктөр, бир эле учурда. Стандарттык тереңдиктерден айырмаланып, алар байланыш бурчтарын камтыйт (адатта 15 ° 40 ° чейин) Бул конкреттүү дизайн аларды татаал жүктөө шарттарында жогорку айлануу боюнча жогорку тактыкты жана катуулугун талап кылган өтүнмөлөр үчүн аларды алмаштырат.
Бурчтуу байланыш топтору
| ISO | 7001 AC | |
| Гост | 46101 | |
| Диаметри | d | 12 мм |
| Диаметри | D | 28 мм |
| Туурасы | B | 8 мм |
| Негизги динамикалык жүктөө рейтинги | C | 3.24 kn |
| Негизги статикалык жүктөө рейтинги | C0 | 1.65 kn |
| Маалымдама ылдамдыгы | 22200 R / мин | |
| Тез чектөө | 17400 R / мин | |
| Масса подшипник | 0.027 кг | |
Түзүмү жана дизайны
- Бурчтуу байланыш топтун негизги компоненттери төмөнкүлөрдү камтыйт:
- Ички жана тышкы шакектер:Айрыкча, ийнине ийиндер менен айырмаланган резиптер. Топтун жана распировардын ортосундагы байланыш чекпелерин туташтырган сызыктын ортосунда байланыш бурулушу пайда болот.
- Тактык топтор:Жогорку класстагы болоттон жасалган топтор шакектердин ортосундагы жүктү жөнөтөт.
- CAGE:Топтор байланыштын алдын алуу жана сүрүлүүдөн сактануу үчүн, балдарды коопсуз жайып, оптималдуу майдын бөлүштүрүлүшүн жүргүзүп, иштеп жатканда топторду жетектөө үчүн. Тагандарды басылган болоттон жасалган, иштетилген жезден же бекем полимерлерден (пикер сыяктуу) жасаса болот.
- Мөөрлөр / Шилдс (милдеттүү эмес):Мүмкүнчүлүгүбүздөн коргойт жана майлоону сактап калуу. Мөөр басылган варианттар талап кылынган чөйрөлөрдө көп кездешет.
Бир катар acbbs октук ок атлетиканы биринчи кезекте бир багытта чечишет. Дуплекстүү топтомдор (DB: Back-артка, DF: бет-бет, DT: Тандем) жогорку жүктөрдү жана көз ирмемдерди же бир тараптуу окторду көтөрүү үчүн эки же андан ашык бойдокторду орнотуу менен түзүлөт.
Негизги мүнөздөмөлөр жана иштин артыкчылыктары
- High Ocial жүктөмдүн кубаттуулугу:Сайттын жүктөрү басымдуулук кылган арыздарда жогору.
- Жогорку ылдамдыктагы мүмкүнчүлүктөр:Оптималдаштырылган ички геометрия жана капас конструкциялары ушул эле октук жүктөргө байланыштуу сыпайы роликтерге салыштырмалуу бир кыйла жогору ылдамдыкка жол ачат.
- Жогорку катуулук жана катуулук:Айрыкча, алдын-ала деформацияга, айрыкча, алдын-ала жүктөөгө барабар каршылык көрсөтөт, так жүктөө, так компонентти жайгаштырууну камсыз кылат.
- Төмөн сүрүлүү жана туура тактык:Жогорку тактык боюнча баалар минималдуу момент жана титирөө менен жылмакай операцияны сунуштайт.
- Узак тейлөө жашоосу:Жогорку класстагы материалдар (мисалы, вакуум-газдалган болот), жылуулук тазалоо жана так өндүрүштүк көзөмөлдөө аркылуу жетишти.
- Монтаждоо ийкемдүүлүгү:Дипломдук жолдору белгилүү бир жүктүн, көз ирмемге жана катуулук талаптары үчүн ылайыкташтырылган чечимдерди иштетүү.
Баштапкы тиркемелер жана тармактар
Бургулярдык байланыш топтору, ылдамдык, тактык жана курама колдоосун талап кылган ар түрдүү тармактарда фундаменталдык компоненттер:
- Машинанын куралы өнөр жайы:CNC иштетүү борборлорунун, майдалыктар, токойлор (жогорку ылдамдыктагы, тактык).
- Автомобиль:Дөңгөлөк хабалары (айрыкча дуплекстүү топтомдордо), өткөргүчтөн, тургирлер, электр кыймылдаткычтары, башкаруу тутумдары.
- Aerospace:Реактивдүү шаймандар, тик учак берүү, башкаруу тутумдары.
- Кубаттуулугу:Gearboxes, электр моторсу, генераторлору, насостору, компрессорлор.
- Өнөр жай автоматташтыруу жана робототехника:Роботикалык муундар, айланма таблицалар, сызыктуу кыймыл системалары.
- Насостор жана компрессорлор:Импеллердин валлары, жогорку ылдамдыктагы компрессор ийри.
- Материалдык иштетүү:Тактыкты жана ылдамдыгын талап кылган конвейер тутумдары.
- Айыл чарба жана курулуш машиналары:Тез жана октук бооси менен биримисттик жүгү бар редакцияс, акыркы дисктер.
Колдонмо чөйрөсү
ACBBS ар кандай талап кылынган чөйрөлөрдө, анын ичинде:
- Жогорку ылдамдыктагы техникалар:Туруктуулукка жана бийик рпрамдарда стабилдүүлүк жана жылуулук мууну иштери үчүн инженер.
- Тактык жайгашуу тутумдары:Машинаны жана автоматташтырууда катуулукка жана тактыкты камсыз кылуу.
- Оң мааниге ээ болгон тиркемелер:Басымдуулук кылган бир тараптуу кыймылдаткыч күчтөрдүн натыйжасы натыйжалуу.
- Орточо иштөө температурасына орточо төмөнкүлөр:Тийиштүү май же майлоо тутумдары менен. Адистештирилген варианттар экстремалдык чөйрөлөр үчүн бар.
- Орточо булганган чөйрөлөр:Натыйжалуу мөөр баскычтарды колдонуу (Байланыштын мөөрү, байланышпаган лабиринттик мөөрлөргө).
Корутунду
Биздин бурчтук байланыш топтору биздин жогорку ылдамдыктагы, олуттуу октук териштирүүнү жана радиалдык жүктөрдү жана радиалдык жүктөрдү талап кылган өтүнмөлөрдү талап кылуу прокуратын билдирет. Туксуз материалдар, өркүндөтүлгөн жасалгалар менен инженерлерге жана сапатты көзөмөлдөөчү, алар теңдешсиз катуулугун, айлануу тактыгын жана кеңейтилген кызматты көрсөтүшөт. Сансыз тармактарда өндүрүмдүүлүктү, натыйжалуулугун, натыйжалуулугун жана иш-аракеттериңиздин өндүрүмдүүлүгүн, натыйжалуулугун жана ишенимдүүлүгүн жогорулатууну күчөтүү үчүн ACBBS ишенимине ишенүү.
Биз менен байланышыңыз
Тиешелүү буюмдар
62207 2рс
Терең фон дабын басаңдатуучу тополоңдун эң кеңири колдонулган түрлөрүнүн бири. Ал ички шакек, сырткы шакек, темир шарларынан жана капаска (же мөөрдү компоненттеринен турат). Ички жана тышкы шакектердеги терең жарыштары аны радиалдык жүктөргө туруштук берүүгө жана чектелген эмес ...
K60x65x20
Ийне роликтер цилиндрдик роликтерди диаметри 4: 1ден ашкан узундук роликтер менен бөлүштүрүшөт. Бул "ийне сымал" геометриясы эквиваленттүү өлчөмдөрдүн топторуна салыштырмалуу жогорку космостук натыйжалуулугун камсыз кылган өтө акылдуу кесилиштер чегинде өзгөчө радиалдык жүк ташуу мүмкүнчүлүктөрүнө таасирин тийгизет.

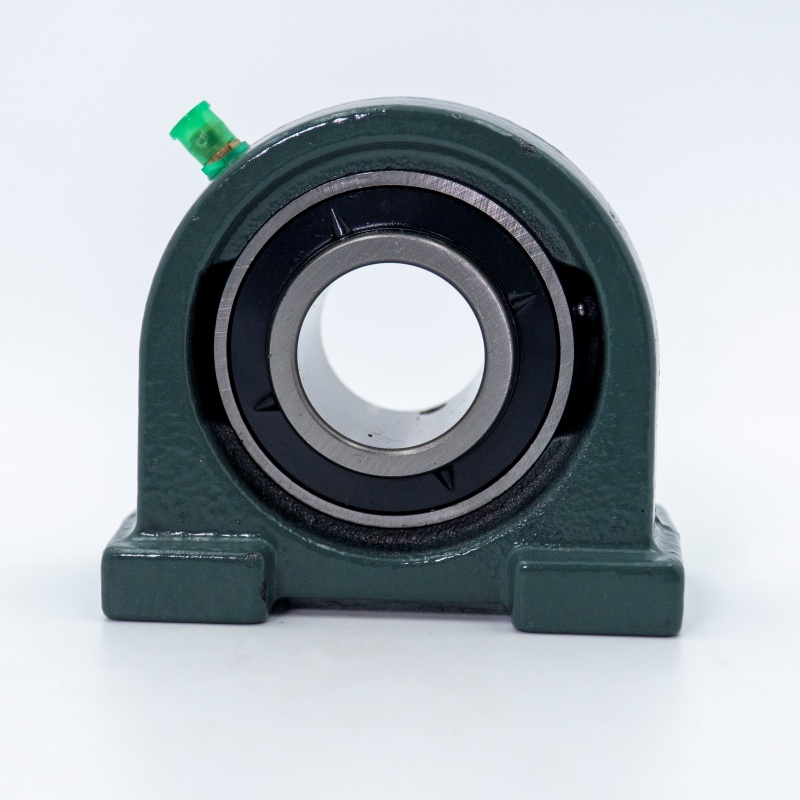

UCPA 210-31
