Категория
3211 ZZ
Кош катар бурчтук менен байланышуу эки катар болот шарлары ички жана сырткы шакектери менен, рассациялары менен уюштурулган бири-бирине салыштырмалуу буудайдын үстүндө. Бул дизайн топтун ортосунда байланыш линиясын пайда кылат бурч (байланыш бурчу) радиалдык тегиздик менен. Бул байланыш бурчунун бар экендиги бул подшипниктерди иштетүү үчүн ачкыч болуп саналат бир эле учурда радиалдык жана окторду колдоо. Бир катар бурчтуу байланыш топтору менен салыштырганда, кош катар дизайны бир кыйла жогору жүк көтөрмө жөндөмдүүлүгүн (айрыкча, өзгөчө октор) сунуштайт.

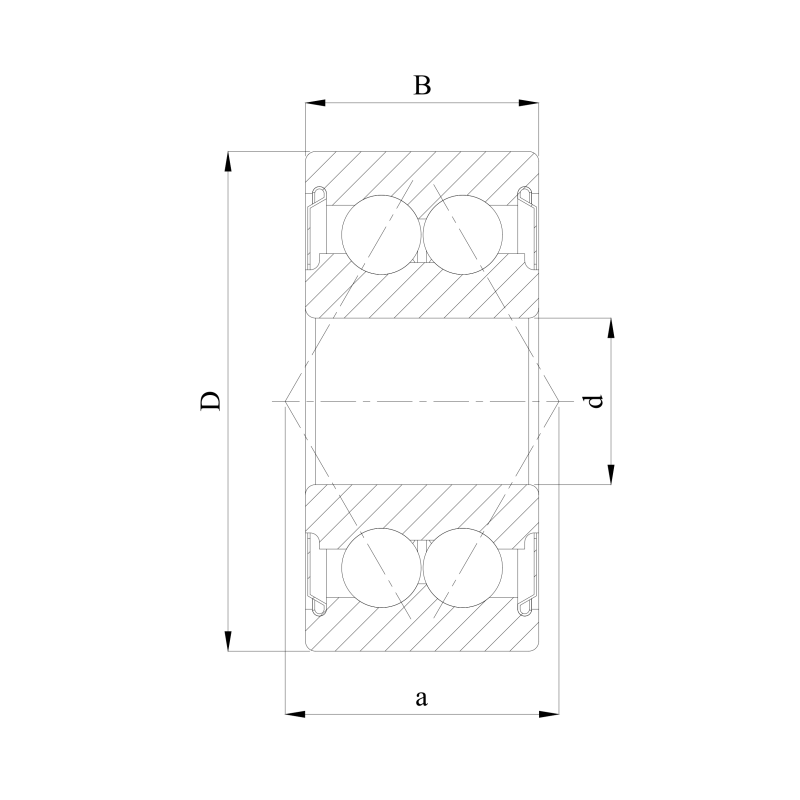

Кош катар бурчтуу байланыш топту
| ISO | 3211 ZZ | |
| Гост | 3056211 ZZ | |
| Диаметри | d | 55 мм |
| Диаметри | D | 100 мм |
| Туурасы | B | 33.3 мм |
| Негизги динамикалык жүктөө рейтинги | C | 34.32 kn |
| Негизги статикалык жүктөө рейтинги | C0 | 40.2 kn |
| Маалымдама ылдамдыгы | 2600 R / мин | |
| Тез чектөө | 3400 мин / мин | |
| Масса подшипник | 1.05 кг | |
Кош катар бурчтуу байланыш топтун мүнөздөмөлөрү
- Ыкчам жүктүн кубаттуулугу:Топтордун эки катарына радиалдык жана октук (айрыкча би-багыт окуучу) жүктүн потенциалын бир кыйла жогорулатат.
- Жогорку катуулук:Кош катар түзүмү жогору, алгылыктуу учурларга же биргелешкен жүктөрдү кыйып, джерген жайларга же биргелешкен жүктөрдү же биргелешкен жүктөрдү камсыз кылат.
- Би-багыт октук окуалдык жүктөө колдоосу:Бул эки жүздүү бурчтук менен байланышуу топтун эң көрүнүктүү артыкчылыгы. Бир тешикчелүү ок атуучу жүктөрдү колдой алат эки багытта (Э.Г., сол жана оңдоо) жогорку тактыкты жана катуулуулугун сактоо. Би-багыт-багыт колдоого жетишүү үчүн бир гана катардагы подшипниктерди жуптоонун кереги жок.
- Жогорку деңгээлдеги тактык:Жогорку тактык стандарттарына даярдалган, жылмакай жана так айлануу көрсөткүчүн камсыз кылат.
- Компактуулук:Эки катар топторго карабастан, алардын дизайны артка кайтаруу же бетме-бет жупташкан бойлуу эки жупташуунун, үнөмдөөчү жайдын айкалышын колдонуп, жалпысынан бир топ чакан.
- Жөнөкөйлөтүлгөн орнотуу:Интегралдык бирдик катары орнотуу - жупташкан жалгыз катардагы подшипниктерге караганда жөнөкөй, алдын-ала аныкталган жол-жоболоштурууну же алдын-ала жүктөөнү камсыз кылат.
- Алдын-ала жүктөө:Көптөгөн стандарттуу кош катар бурчтуу байланыштар подшипниктер - катуулуктун тактыгы жана кызмат мөөнөтү жана тейлөө жашоосу
Кош катар бурчтуу байланыш топту классификациялоо
- Кош катар бурчтуу байланыш топтору негизинен алардын байланыш бурчуна жана дизайн өзгөчөлүктөрүнө негизделген классификацияланган:
- Байланыш бурчу менен:
- 15 ° Байланыш бурчу:Жогорку ылдамдыктагы мүмкүнчүлүктөргө басым жасоо; орточо октук жүктөр үчүн ылайыктуу, бирок жогорку ылдамдыктагы талаптарга ылайык келди.
- 25 ° Байланыш бурчу (эң көп кездешүүчү):Радиалдык / октук жоо жайлуулуктун, катуулукка жана ылдамдыгынын тең салмактуу айкалышын сунуш кылат; эң кеңири колдонулган түрү.
- 30 ° / 40 ° Байланыш бурчу:Жогорку октук жүктүн кубаттуулугуна жана катуулугун баса белгилейт; салыштырмалуу төмөн ылдамдыкта ок атуучу октуктарга ылайыктуу.
- Структуралык дизайн менен:
- Стандарттык тип:Катуу сырткы шакек жана бүдөмүк ички шакек (лер) (көбүнчө флалар же кабыргалары бар). Эң көп кездешкен дизайн (мис., 3300, 3200 серия).
- Мөөр басылган / корголгон түрү:Байланыш резина мөөрү менен жабдылган (ZZ / 2Z) же Байланышсыз Шилдс (ZZ / 2Z) жана нымдуулукту, нымдуулукту, нымдуулукту же майлоочу жайды кармоо үчүн талап кылган чөйрөлөр үчүн жабдылган.
- Flyled сырткы шакек:Сырткы шакек оңой окуалдык позициялоо жана жөнөкөйлөтүлгөн орнотуу үчүн фланец өзгөчөлүктөрү.
- Түп калганИчки шакек ок атуучуну адаштыргысы / алдын-ала жүктөө үчүн мукабалар бар.
- Жогорку жүк / Атайын дизайндар:Эки жүздүү ички же тышкы шакекчелер (мисалы, 3200 сериялуу дизайн), англис тилиндеги үн потенциалын жогорулатуу үчүн байланыш стресстен бөлүштүрүү үчүн оптималдаштырылган.
- Сериялар:Диаметри катыштарына ар кандай туурасын көрсөткөн ISO Dimension Сериялар (мисалы, 32, 32, 33 сериясына) ылайык классификацияланган.
- Байланыш бурчу менен:
Кош катар бурчтуу байланыш топту тиркемелер
Бидирлектик-тепкичтерди, эки тараптуу бурчтуу байланыш топту жеңүү, эки бурчтуу бурчтуу байланыш топтору менен биргелешкен жүктөрдү (айрыкча, эки бурчтуу күчтөрдүн колдоосун жана четтетүүнү талап кылган) көп колдонулган өтүнмөлөрдө кеңири колдонулат. Мисалдар төмөнкүлөрдү камтыйт:
- Machine Tool Spinles:Тапшырма, фабрикал машиналар, майдалоочу машиналар, майдалоочу машиналар ж.б.у.с., майдалоочу машиналар ж.б.у.с.
- Gearboxes:Планетардык тиштүү редакциялардын жана өнөр жай редукторундагы чыгарылыштарды колдоо үчүн (көбүнчө октук жырткыч жана үрөй учурарлык иш-аракетин талап кылат).
- Өнөр жай насосу:Центрифугал насостору, бурама насостору ж.б.
- Курулуш / Айыл чарба техникалары:Drive валдарын, шакектерди өлтүрүштү.
- Басып чыгаруу техникасы:Жогорку тактыкты жана жылмакай иштөөнү талап кылган цилиндр подшипниктери.
- Пластмасса жана резина техникасы:Чуркоочулардын колдоосу, календарлар / аралаштыргычтардагы ролл подшипниктер.
- Күйөрмандар / Селолор:Ротордун жогорку ылдамдыктагы күйөрмандарда колдоо.
- Автомобиль:Чектелген жогорку көрсөткүчтөрдүн чектелген тиркемелери (Э.Г., жогорку чекитти бошотуу), бирок космостун чектөөлөрүнө байланыштуу бир катар же төрт пунктук байланышкан подшипниктерге караганда аз кездешет.
- Робот муундары.
Эскертүү: Биз эки жүздүү бурчтук менен байланышуу Ball подшипниктерин сунуштайбыз. Өзгөчө өтүнмөнүн талаптарына оптималдуу алып чыгуу үчүн биз менен байланышыңыз (чоңдук жана багыт, ылдамдык, тактык, тактык, космосту, экологиялык шарттар ж.б.).
