Категория

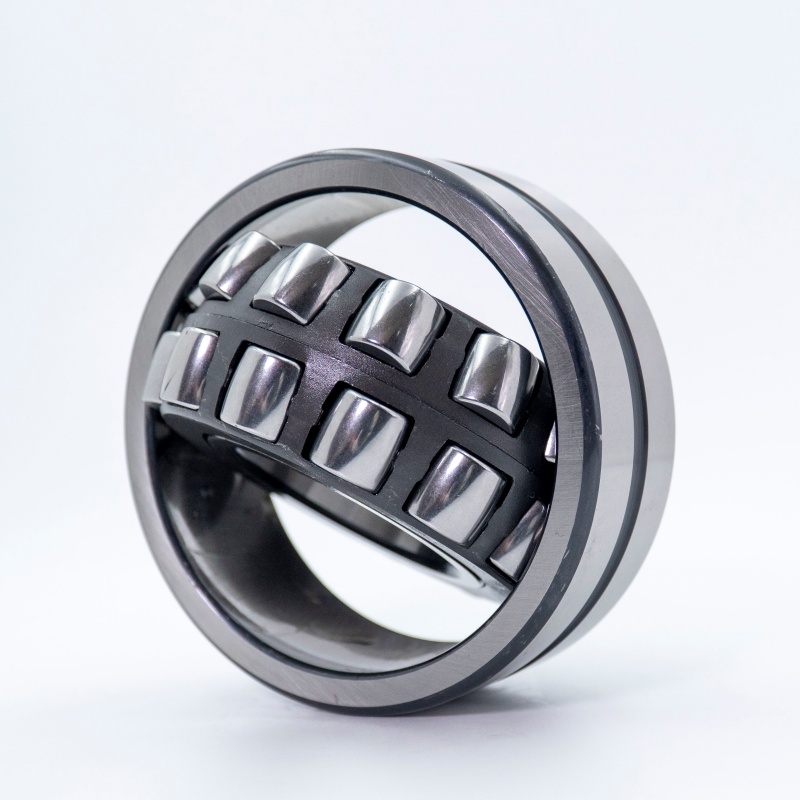

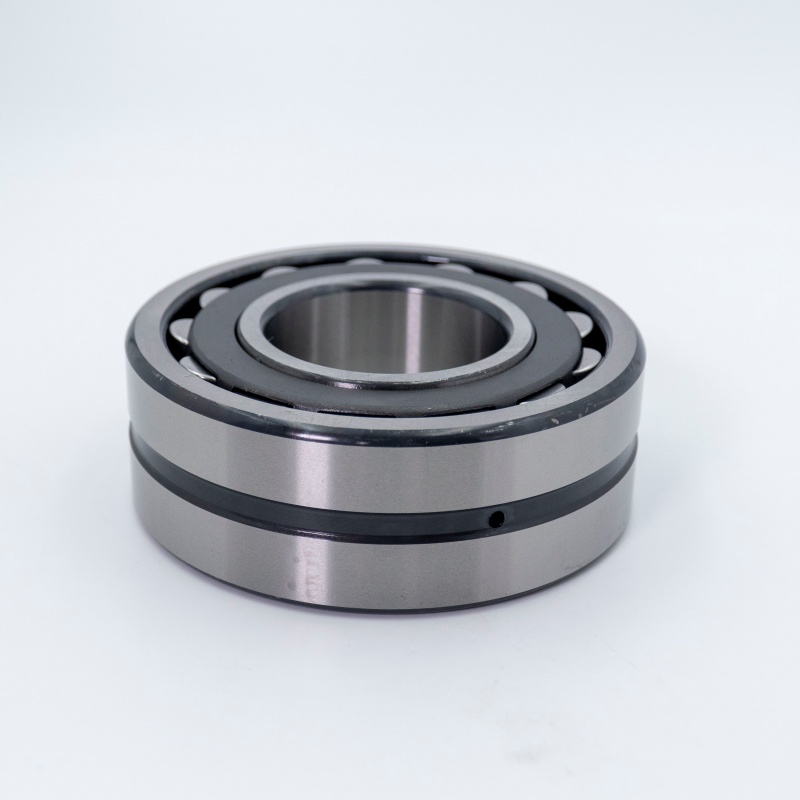

22215 CW33
Сфералык ролик казуу - бул өтө эле инженерлик элемент, иштөөчү шарттарды талап кылынган шарттарда өркүндөтүүгө багытталган. Анын аныктоочу өзгөчөлүгү - бул өзүн-өзү тегиздөө мүмкүнчүлүгү. Ал каталар, валдын бузулушуна же пайдубалын орнотуудан улам келип чыккан вал жана турак жайдын ортосундагы туура эмес компенсациялоо үчүн автоматтык түрдө компенсациялоо үчүн (адатта 1,5 ° - 3 ° чейин). Бул уникалдуу жөндөм аларды оор жүктөрдү, шокту жана кээ бир ийкемдүүлүктүн жеткиликтүүлүгү бар объектилер үчүн идеалдуу чечим чыгарат.
Сферикалык ролик
| ISO | 22215 CW33 | |
| Гост | 53515 ч | |
| Диаметри | d | 75 мм |
| Диаметри | D | 130 мм |
| Туурасы | B | 31 мм |
| Негизги динамикалык жүктөө рейтинги | C | 97.2 kn |
| Негизги статикалык жүктөө рейтинги | C0 | 129 kn |
| Маалымдама ылдамдыгы | 1900 Р / мин | |
| Тез чектөө | 1400 Р / мин | |
| Масса подшипник | 1.61 кг | |
Структуралык дизайн
Төрт негизги компоненттен турат:
- Ички шакек:Ролик боюнча кабыргалары бар эки расса бар.
- Сырткы шакек:Анын сфералык жарышына ээ болгон. Бул жарыштын ийри сызыгынын борбору борбору менен дал келет, өзүн-өзү тегиздөөгө мүмкүнчүлүк берет.
- Rollers:Баррел формасындагы (сфералык) роликтер, же симметриялуу же асимметриялык же сырткы шакек жолундагы сфералык жолдун чегинде эркин жүрүңүз.
- CAGE:Позициялар жана роликтерди бөлүп, сүрүлүүнү минималдаштыруу жана жетектөөчү жетектөө. Көбүнчө кысылган болоттон жасалган же иштетилген жезден жасалган. Бийик жүктүн кубаттуулугу үчүн эки катар ролочкорлордун эки катарына роликтер.
Негизги мүнөздөмөлөр
- Superior өзүн-өзү көтөрүү:Чогуу стресстен жана эрте ийгиликсиздиктен, кызматтын эрте турмушка чыкпагандыгын коргогон олуттуу вал тилкелерди туура эмес бөлүштүрүү.
- Жүктүн өзгөчө кубаттуулугу:Бочка роликтер сфералык тышкы жарышка ээ болгон чоң байланышкан аймакты кармап турушат
- Үлгүлүү жана шоктун каршылыгы:Туруктуу курулуш оор жүктөрдү, таасир жүктөлөт жана титирөөнүн натыйжалуу иштеши.
- Оптималдаштырылган ички геометрия:Натыйжалуу роликти, атүгүл стрессти бөлүштүрүүнү, атүгүл стрессти бөлүштүрүү, аз сүрүлүү жана муздаткычты камсыз кылат.
- Техникалык тейлөө Жеңилдетилдиги (Маселелерди эң сонун дизайн):Сыйкырдуу көтөргүч жана адаптер жеңи бар версиялары оңой эле орнотууну жеңилдетип, цилиндрдик валларды ийинсиз жайып салууга көмөктөшөт.
Типтүү тиркемелер
Ролик менен подшипниктер көптөгөн оор тармактарда жана талап кылынган чөйрөлөрдөгү элдикпери, анын ичинде:
- Оор техникалар: Тоо-кен жабдуулары (майдалоочу, миллдер), металлургиялык өсүмдүктөр (жылуу тегирмендер), цемент өндүрүү (чийки тегирмендер, киллар).
- Материалдык иштетүү: Термелүүчү экрандарды, ири конвейттер, чака лифтору.
- Кубат мууну: Шамал турбиналар, гидроэлектростанциялар, гидроэлектр өсүмдүктөрү, тиштүү редакциялары.
- Башка тармактар: Кагаз машиналары, деңиз пропульсион тутумдары, темир жол балдардын кутучаларын (белгилүү бир үлгүлөр), роликтер жана жалпы өнөр жай маскараларын колдоо.
