각도 접촉 볼 베어링 (ACBBS)은 정밀 엔지니어링 베어링 장치입니다. 복합 방사형 및 축 방향 하중, 동시에. 표준 딥 그루브 볼 베어링과는 달리, 접촉각 (일반적으로 15 ° ~ 40 °)을 포함하여 종종 중간 정도의 방사형 힘과 함께 한 방향으로 실질적인 축력을 지원할 수 있습니다. 이 특정 디자인은 복잡한 하중 조건에서 높은 회전 정확도와 강성을 요구하는 응용 프로그램에 없어서는 안됩니다.

요청을 제출하십시오

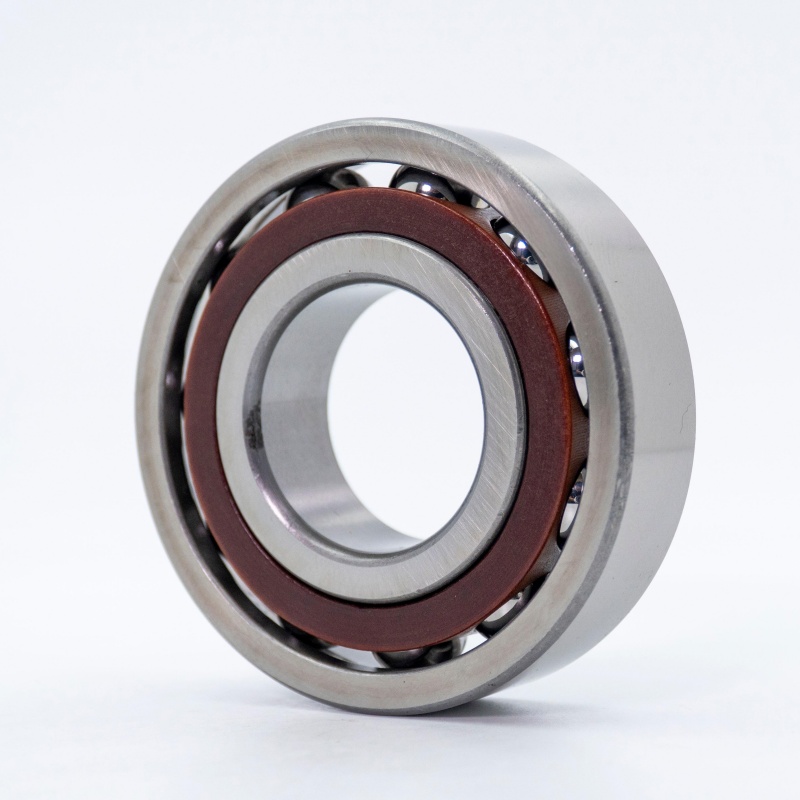

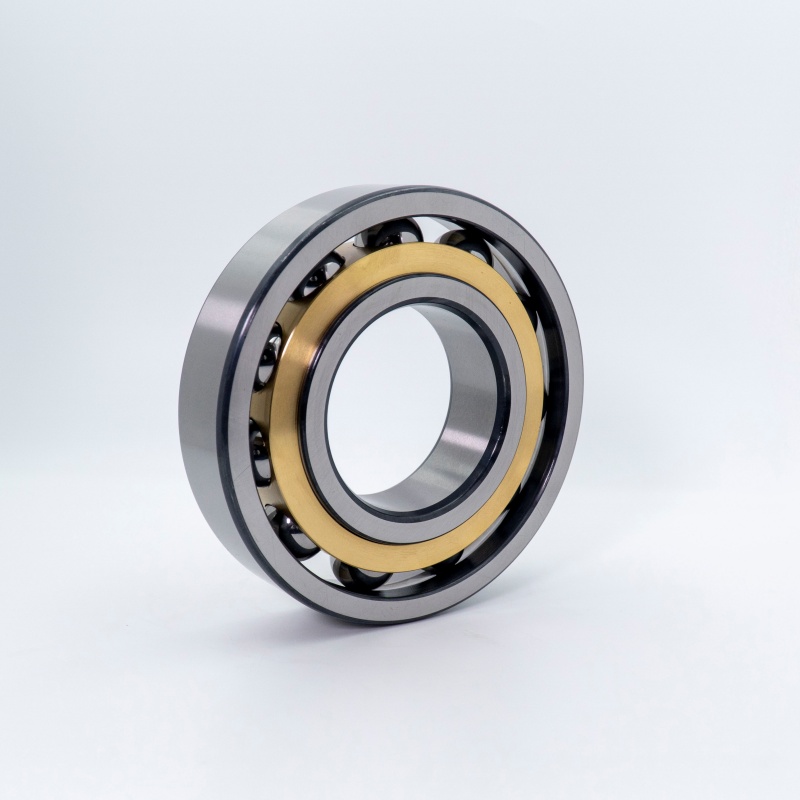

각도 접촉 볼 베어링

ISO	7228 b
GOST	66228
지름 지름	d	140 mm
외부 직경	D	250 mm
너비	B	42mm
기본 동적 하중 등급	C	118 kn
기본 정적 부하 등급	C0	128 kn
참조 속도		1700 r/min
제한 속도		1300 R/분
대량 베어링	9.95kg

구조와 디자인

각도 접촉 공 베어링의 핵심 구성 요소는 다음과 같습니다.

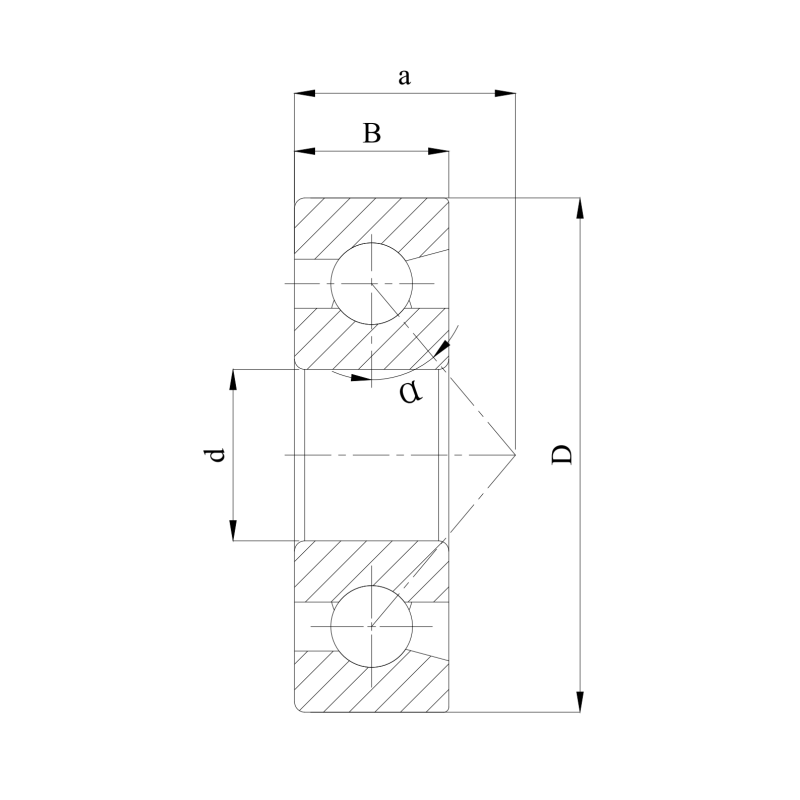

1. 내부 및 외부 링 :구체적으로 기울어 진 어깨가있는 독특한 경마장을 특징으로합니다. 접촉각은 공과 경마장 사이의 접촉 지점을 연결하는 선 사이에 형성되고 베어링 축에 수직 인 평면.
2. 정밀 볼 :고급 스틸 볼은 링 사이에서 하중을 전달합니다.
3. 새장:접촉 및 마찰을 방지하기 위해 볼을 안전하게 공간으로 공급하고 최적의 그리스 분포를 유지하며 작동 중 공을 안내하십시오. 케이지는 압축 강철, 가공 황동 또는 강력한 폴리머 (엿보기)로 만들 수 있습니다.
4. 씰/방패 (선택 사항) :오염을 방지하고 윤활을 유지하십시오. 밀봉 된 변형은 까다로운 환경에서 일반적입니다.
단일 로우 ACBB는 축 방향 하중을 주로 한 방향으로 처리합니다. 이중 세트 (DB : Back-to-Back, DF : Face-to-Face, DT : Tandem)는 두 개 이상의 단일 베어링을 함께 장착하여 더 높은 하중 및 모멘트 또는 양방향 축력을 처리하여 생성됩니다.

주요 특성 및 성능 장점

높은 축 하중 용량 :추력 부하에 의해 지배되는 응용 분야에서 탁월합니다.
고속 기능 :최적화 된 내부 형상 및 케이지 설계는 유사한 축 방향 하중 하에서 테이퍼 롤러 베어링에 비해 상당히 높은 회전 속도를 허용합니다.
높은 강성 및 강성 :특히 예압 하에서 편향 및 변형에 대한 탁월한 저항을 제공하여 정확한 구성 요소 위치를 보장합니다.
낮은 마찰 및 달리기 정확도 :고정밀 등급은 최소 토크와 진동으로 원활한 작동을 제공합니다.
긴 서비스 수명 :고급 재료 (예 : 진공 날짜 강철), 고급 열처리 및 정확한 제조 제어를 통해 달성됩니다.
유연성 장착 :듀플렉싱 옵션을 사용하면 특정 부하, 모멘트 및 강성 요구 사항에 맞게 맞춤형 솔루션이 가능합니다.

1 차 응용 프로그램 및 산업

각도 접촉 볼 베어링은 속도, 정밀도 및 결합 된 하중 지원을 요구하는 다양한 부문의 기본 구성 요소입니다.

공작 기계 산업 :CNC 가공 센터, 그라인더, 선반 (고속, 정밀)의 스핀들.
자동차 :휠 허브 (특히 듀플렉스 세트), 변속기, 터보 차저, 전기 모터, 스티어링 시스템.
항공 우주 :제트 엔진 액세서리, 헬리콥터 변속기, 제어 시스템.
전력 전송 :기어 박스, 전기 모터, 발전기, 펌프, 압축기.
산업 자동화 및 로봇 공학 :고정밀 로봇 조인트, 로터리 테이블, 선형 모션 시스템.
펌프 및 압축기 :임펠러 샤프트, 고속 압축기 스핀들.
자재 취급 :정밀성과 속도가 필요한 컨베이어 시스템.
농업 및 건설 기계 :기어 박스, 최종 속도와 축 방향 부하가 공존하는 곳의 최종 드라이브.

응용 프로그램 환경

ACBB는 다음을 포함하여 다양한 까다로운 환경에서 매우 잘 수행됩니다.

고속 기계 :높은 RPM에서 안정성 및 저열 생성을 위해 설계되었습니다.
정밀 포지셔닝 시스템 :공작 기계 및 자동화에서 강성 및 정확성을 제공합니다.
상당한 축 추력을 가진 응용 프로그램 :지배적 인 단방향 추력을 처리하면 효율적으로 강력합니다.
보통 내지 높은 작동 온도 :적절한 그리스 또는 윤활 시스템. 극한 환경에는 특수 변형이 존재합니다.
깨끗하게 오염 된 환경 :효과적인 밀봉 솔루션 (연락처 씰, 비접촉 미로 씰) 사용.

결론

우리의 각도 접촉 볼 베어링은 고속, 상당한 축 추력 및 방사형 하중의 동시 관리를 요구하는 까다로운 응용 분야의 성능의 정점을 나타냅니다. 정밀 재료, 고급 설계 및 엄격한 품질 관리로 설계된 이들은 비교할 수없는 강성, 회전 정확도 및 확장 된 서비스 수명을 제공합니다. 수많은 산업에서 중요한 기계의 생산성, 효율성 및 신뢰성을 향상시키기 위해 ACBB를 신뢰하십시오.
