범주
23036 MBW33
구형 롤러 베어링은 까다로운 작동 조건에서 뛰어나도록 설계된 고도로 설계된 롤링 요소 베어링입니다. 그것의 정의 기능은 그것입니다 자체 정렬 능력. 장착 오류, 샤프트 처짐 또는 기초 정착 (일반적으로 최대 1.5 ° - 3 °)으로 인해 샤프트와 하우징 사이의 오정렬을 자동으로 보상합니다. 이 독특한 능력은 무거운 하중, 충격 하중 및 일부 유연성이 피할 수없는 상황과 관련된 응용 분야에 이상적인 솔루션이됩니다.
구형 롤러 베어링
| ISO | 23036 MBW33 | |
| GOST | 3003136 h | |
| 지름 지름 | d | 180mm |
| 외부 직경 | D | 280 mm |
| 너비 | B | 74 mm |
| 기본 동적 하중 등급 | C | 426 KN |
| 기본 정적 부하 등급 | C0 | 756 KN |
| 참조 속도 | 600 R/분 | |
| 제한 속도 | 500 R/분 | |
| 대량 베어링 | 17.36 kg | |
구조 설계
베어링은 네 가지 주요 구성 요소로 구성됩니다.
- 내부 링 :롤러 안내를위한 갈비뼈가있는 2 개의 raceways를 특징으로합니다.
- 외부 링 :오목한 구형 경마장이 구멍에 들어 있습니다. 이 레이스 웨이의 곡률 중심은 베어링 센터와 일치하여 자체 정렬을 가능하게합니다.
- 롤러 :대칭 또는 비대칭 인 배럴 모양의 (구형) 롤러는 외부 링의 구형 경로 내에서 자유롭게 굴려 기울기와 회전을 허용합니다.
- 새장:롤러를 위치시키고 분리하여 마찰을 최소화하고 회전을 안내합니다. 케이지는 일반적으로 프레스 강철 또는 가공 황동으로 만들어집니다. 베어링에는 높은 하중 용량을 위해 두 줄의 롤러가 있습니다.
주요 특성
- 우수한 자기 정렬 :상당한 샤프트 오정렬을 허용하여 베어링을 가장자리 응력 및 조기 실패로부터 보호하여 서비스 수명을 연장합니다.
- 뛰어난 하중 용량 :배럴 롤러는 구형 외부 경마장으로 넓은 접촉 영역을 유지하여 매우 높은 방사형 하중 용량과 중간 정도의 양방향 축 방향 하중 처리를 가능하게합니다.
- 견고성 및 충격 저항 :튼튼한 구조는 무거운 하중, 충격 하중 및 진동을 효과적으로 처리합니다.
- 최적화 된 내부 형상 :효율적인 롤러 안내, 스트레스 분포, 마찰이 적고 냉각기 가동 온도를 보장합니다.
- 유지 보수 용이성 (테이퍼 보어 설계) :테이퍼 보어와 어댑터 소매가있는 버전은 어깨없이 원통형 샤프트에 쉽게 장착하고 분리 할 수 있습니다.
일반적인 응용 프로그램
구형 롤러 베어링은 많은 중공업 및 까다로운 환경에서 다음을 포함한 작업자입니다.
- 중장기 : 채굴 장비 (크러셔, 밀), 야금 공장 (롤링 밀), 시멘트 생산 (Raw Mills, 가마).
- 자재 취급 : 진동 스크린, 대형 컨베이어, 버킷 엘리베이터.
- 발전 : 풍력 터빈 기어 박스, 수력 발전소, 기어 감속기.
- 기타 부문 : 종이 기계, 해양 추진 시스템, 철도 차축 상자 (특정 설계), 지원 롤러 및 일반 산업 구동축 지원.
저희에게 연락하십시오
관련 제품

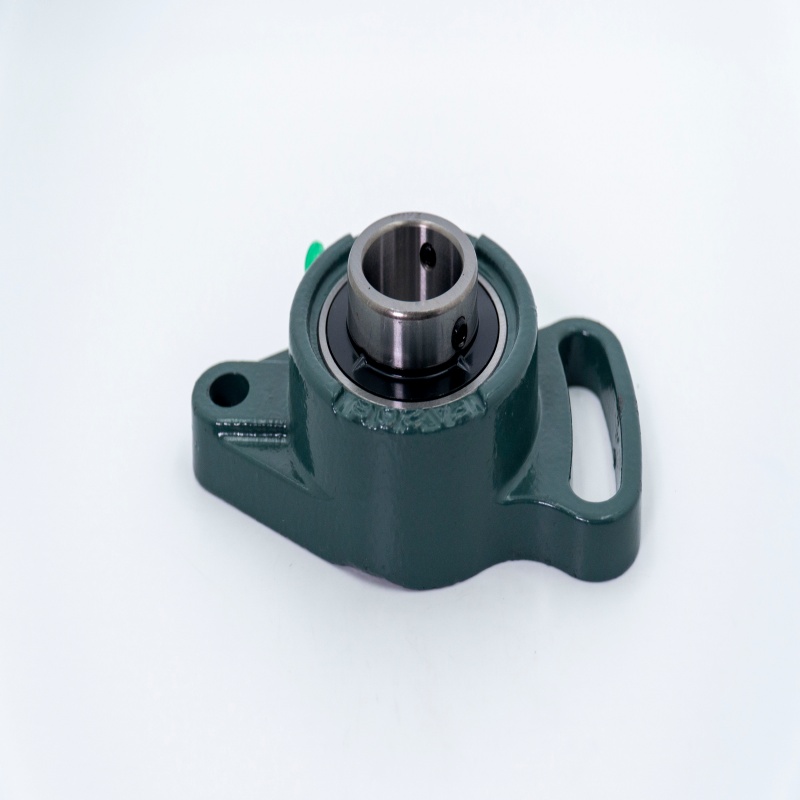

UCPA 205-14
