ಗೋಳಾಕಾರದ ರೋಲರ್ ಬೇರಿಂಗ್ -22310 ಸಿಡಬ್ಲ್ಯೂ 33

22310 ಸಿಡಬ್ಲ್ಯೂ 33

ಗೋಳಾಕಾರದ ರೋಲರ್ ಬೇರಿಂಗ್ ಎನ್ನುವುದು ಹೆಚ್ಚು ವಿನ್ಯಾಸಗೊಳಿಸಲಾದ ರೋಲಿಂಗ್-ಎಲಿಮೆಂಟ್ ಬೇರಿಂಗ್ ಆಗಿದ್ದು, ಆಪರೇಟಿಂಗ್ ಷರತ್ತುಗಳನ್ನು ಬೇಡಿಕೆಯಿಡುವಲ್ಲಿ ಉತ್ತಮ ಸಾಧನೆ ಮಾಡಲು ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ. ಅದರ ನಿರ್ಣಾಯಕ ವೈಶಿಷ್ಟ್ಯವು ಅದರ ಆಗಿದೆ ಸ್ವಯಂ ಜೋಡಣೆ ಸಾಮರ್ಥ್ಯ. ಆರೋಹಿಸುವಾಗ ದೋಷಗಳು, ಶಾಫ್ಟ್ ವಿಚಲನ ಅಥವಾ ಅಡಿಪಾಯ ಇತ್ಯರ್ಥಪಡಿಸುವಿಕೆಯಿಂದ ಉಂಟಾಗುವ ಶಾಫ್ಟ್ ಮತ್ತು ವಸತಿ ನಡುವಿನ ತಪ್ಪಾಗಿ ಜೋಡಣೆಯನ್ನು ಇದು ಸ್ವಯಂಚಾಲಿತವಾಗಿ ಸರಿದೂಗಿಸುತ್ತದೆ (ಸಾಮಾನ್ಯವಾಗಿ 1.5 ° - 3 ° ವರೆಗೆ). ಈ ಅನನ್ಯ ಸಾಮರ್ಥ್ಯವು ಭಾರೀ ಹೊರೆಗಳು, ಆಘಾತ ಹೊರೆಗಳು ಮತ್ತು ಕೆಲವು ನಮ್ಯತೆಯನ್ನು ತಪ್ಪಿಸಲಾಗದ ಸಂದರ್ಭಗಳನ್ನು ಒಳಗೊಂಡ ಅಪ್ಲಿಕೇಶನ್‌ಗಳಿಗೆ ಆದರ್ಶ ಪರಿಹಾರವಾಗಿದೆ.

ವಿನಂತಿಯನ್ನು ಸಲ್ಲಿಸಿ

ಗೋಳಾಕಾರದ ರೋಲರ್ ಬೇರಿಂಗ್

ಐಸೋ	22310 ಸಿಡಬ್ಲ್ಯೂ 33
ಗೋಸ್ಟ್	53610 ಗಂ
ಬೋರ್ ವ್ಯಾಸ	d	50 ಮಿಮೀ
ಹೊರಗಡೆ	D	110 ಮಿಮೀ
ಅಗಲ	B	40 ಮಿ.ಮೀ.
ಮೂಲ ಡೈನಾಮಿಕ್ ಲೋಡ್ ರೇಟಿಂಗ್	C	105 ಕೆಎನ್
ಮೂಲ ಸ್ಥಿರ ಲೋಡ್ ರೇಟಿಂಗ್	ಸಿ 0	126 ಕೆಎನ್
ಉಲ್ಲೇಖ ವೇಗ		2600 ಆರ್/ನಿಮಿಷ
ಸೀಮಿತಗೊಳಿಸುವ ವೇಗ		2000 ಆರ್/ನಿಮಿಷ
ರಾಶಿ	1.78 ಕೆಜಿ

ರಚನಾ ವಿನ್ಯಾಸ

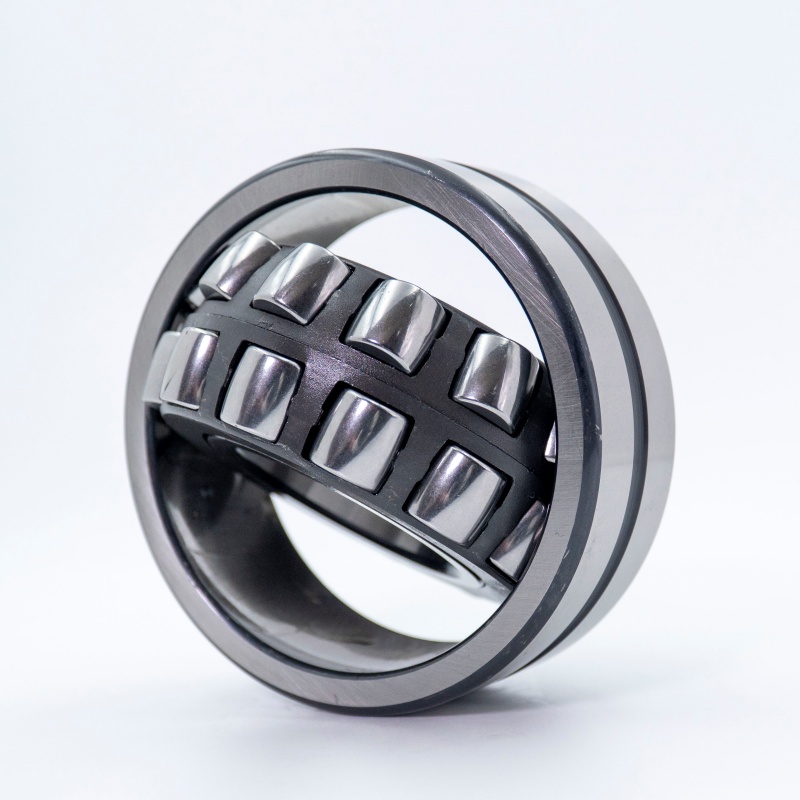

ಬೇರಿಂಗ್ ನಾಲ್ಕು ಪ್ರಮುಖ ಅಂಶಗಳನ್ನು ಒಳಗೊಂಡಿದೆ:

ಆಂತರಿಕ ಉಂಗುರ:ರೋಲರ್ ಮಾರ್ಗದರ್ಶನಕ್ಕಾಗಿ ಪಕ್ಕೆಲುಬುಗಳೊಂದಿಗೆ ಎರಡು ರೇಸ್‌ವೇಗಳನ್ನು ಒಳಗೊಂಡಿದೆ.
ಹೊರಗಿನ ಉಂಗುರ:ಕಾನ್ಕೇವ್ ಗೋಳಾಕಾರದ ರೇಸ್ವೇ ಮೈದಾನವನ್ನು ಅದರ ಬೋರ್‌ಗೆ ಹೊಂದಿದೆ. ಈ ರೇಸ್ವೇಯ ವಕ್ರತೆಯ ಕೇಂದ್ರವು ಬೇರಿಂಗ್ ಕೇಂದ್ರದೊಂದಿಗೆ ಹೊಂದಿಕೆಯಾಗುತ್ತದೆ, ಇದು ಸ್ವಯಂ-ಜೋಡಣೆಯನ್ನು ಶಕ್ತಗೊಳಿಸುತ್ತದೆ.
ರೋಲರ್‌ಗಳು:ಬ್ಯಾರೆಲ್ ಆಕಾರದ (ಗೋಳಾಕಾರದ) ರೋಲರ್‌ಗಳು, ಸಮ್ಮಿತೀಯ ಅಥವಾ ಅಸಮಪಾರ್ಶ್ವದ, ಹೊರಗಿನ ಉಂಗುರದ ಗೋಳಾಕಾರದ ಹಾದಿಯಲ್ಲಿ ಮುಕ್ತವಾಗಿ ಉರುಳುತ್ತವೆ, ಇದು ಓರೆಯಾಗಲು ಮತ್ತು ತಿರುಗುವಿಕೆಯನ್ನು ಅನುಮತಿಸುತ್ತದೆ.
ಪಂಜರ:ರೋಲರ್‌ಗಳನ್ನು ಸ್ಥಾನಗಳು ಮತ್ತು ಬೇರ್ಪಡಿಸುತ್ತದೆ, ಘರ್ಷಣೆಯನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ ಮತ್ತು ಮಾರ್ಗದರ್ಶನ ತಿರುಗುತ್ತದೆ. ಪಂಜರಗಳನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ಒತ್ತಿದ ಉಕ್ಕು ಅಥವಾ ಯಂತ್ರದ ಹಿತ್ತಾಳೆಯಿಂದ ತಯಾರಿಸಲಾಗುತ್ತದೆ. ಬೇರಿಂಗ್ ಹೆಚ್ಚಿನ ಹೊರೆ ಸಾಮರ್ಥ್ಯಕ್ಕಾಗಿ ಎರಡು ಸಾಲುಗಳ ರೋಲರ್‌ಗಳನ್ನು ಹೊಂದಿದೆ.

ಪ್ರಮುಖ ಗುಣಲಕ್ಷಣಗಳು

ಉನ್ನತ ಸ್ವಯಂ-ಜೋಡಣೆ:ಗಮನಾರ್ಹವಾದ ಶಾಫ್ಟ್ ತಪ್ಪಾಗಿ ಜೋಡಣೆಯನ್ನು ಸಹಿಸಿಕೊಳ್ಳುತ್ತದೆ, ಅಂಚಿನ ಒತ್ತಡ ಮತ್ತು ಅಕಾಲಿಕ ವೈಫಲ್ಯದಿಂದ ಬೇರಿಂಗ್ ಅನ್ನು ರಕ್ಷಿಸುತ್ತದೆ, ಸೇವಾ ಜೀವನವನ್ನು ವಿಸ್ತರಿಸುತ್ತದೆ.
ಅಸಾಧಾರಣ ಲೋಡ್ ಸಾಮರ್ಥ್ಯ:ಬ್ಯಾರೆಲ್ ರೋಲರ್‌ಗಳು ಗೋಳಾಕಾರದ ಹೊರಗಿನ ರೇಸ್‌ವೇಯೊಂದಿಗೆ ದೊಡ್ಡ ಸಂಪರ್ಕ ಪ್ರದೇಶವನ್ನು ನಿರ್ವಹಿಸುತ್ತವೆ, ಇದು ಹೆಚ್ಚಿನ ರೇಡಿಯಲ್ ಲೋಡ್ ಸಾಮರ್ಥ್ಯ ಮತ್ತು ಮಧ್ಯಮ ದ್ವಿಮುಖ ಅಕ್ಷೀಯ ಅಕ್ಷೀಯ ಲೋಡ್ ನಿರ್ವಹಣೆಯನ್ನು ಶಕ್ತಗೊಳಿಸುತ್ತದೆ.
ದೃ ust ತೆ ಮತ್ತು ಆಘಾತ ಪ್ರತಿರೋಧ:ಗಟ್ಟಿಮುಟ್ಟಾದ ನಿರ್ಮಾಣವು ಭಾರೀ ಹೊರೆಗಳು, ಪ್ರಭಾವದ ಹೊರೆಗಳು ಮತ್ತು ಕಂಪನಗಳನ್ನು ಪರಿಣಾಮಕಾರಿಯಾಗಿ ನಿರ್ವಹಿಸುತ್ತದೆ.
ಆಪ್ಟಿಮೈಸ್ಡ್ ಆಂತರಿಕ ಜ್ಯಾಮಿತಿ:ದಕ್ಷ ರೋಲರ್ ಮಾರ್ಗದರ್ಶನ, ಒತ್ತಡ ವಿತರಣೆ, ಕಡಿಮೆ ಘರ್ಷಣೆ ಮತ್ತು ತಂಪಾದ ಚಾಲನೆಯಲ್ಲಿರುವ ತಾಪಮಾನವನ್ನು ಸಹ ಖಚಿತಪಡಿಸುತ್ತದೆ.
ನಿರ್ವಹಣೆಯ ಸುಲಭತೆ (ಮೊನಚಾದ ಬೋರ್ ವಿನ್ಯಾಸ):ಮೊನಚಾದ ಬೋರ್ ಮತ್ತು ಅಡಾಪ್ಟರ್ ತೋಳುಗಳನ್ನು ಹೊಂದಿರುವ ಆವೃತ್ತಿಗಳು ಭುಜಗಳಿಲ್ಲದೆ ಸಿಲಿಂಡರಾಕಾರದ ಶಾಫ್ಟ್‌ಗಳ ಮೇಲೆ ಸುಲಭವಾಗಿ ಆರೋಹಿಸಲು ಮತ್ತು ಕಳಚಲು ಅನುಕೂಲವಾಗುತ್ತವೆ.

ವಿಶಿಷ್ಟ ಅಪ್ಲಿಕೇಶನ್‌ಗಳು

ಗೋಳಾಕಾರದ ರೋಲರ್ ಬೇರಿಂಗ್‌ಗಳು ಅನೇಕ ಭಾರೀ ಕೈಗಾರಿಕೆಗಳಲ್ಲಿನ ವರ್ಕ್‌ಹಾರ್ಸ್‌ಗಳಾಗಿವೆ ಮತ್ತು ಬೇಡಿಕೆಯ ವಾತಾವರಣಗಳಾಗಿವೆ, ಅವುಗಳೆಂದರೆ:

ಭಾರೀ ಯಂತ್ರೋಪಕರಣಗಳು: ಗಣಿಗಾರಿಕೆ ಉಪಕರಣಗಳು (ಕ್ರಷರ್‌ಗಳು, ಗಿರಣಿಗಳು), ಮೆಟಲರ್ಜಿಕಲ್ ಸಸ್ಯಗಳು (ರೋಲಿಂಗ್ ಗಿರಣಿಗಳು), ಸಿಮೆಂಟ್ ಉತ್ಪಾದನೆ (ಕಚ್ಚಾ ಗಿರಣಿಗಳು, ಗೂಡುಗಳು).
ವಸ್ತು ನಿರ್ವಹಣೆ: ಕಂಪಿಸುವ ಪರದೆಗಳು, ದೊಡ್ಡ ಕನ್ವೇಯರ್‌ಗಳು, ಬಕೆಟ್ ಎಲಿವೇಟರ್‌ಗಳು.
ವಿದ್ಯುತ್ ಉತ್ಪಾದನೆ: ವಿಂಡ್ ಟರ್ಬೈನ್ ಗೇರ್‌ಬಾಕ್ಸ್‌ಗಳು, ಜಲವಿದ್ಯುತ್ ಸಸ್ಯಗಳು, ಗೇರ್ ಕಡಿತಗೊಳಿಸುವವರು.
ಇತರ ಕ್ಷೇತ್ರಗಳು: ಪೇಪರ್ ಯಂತ್ರೋಪಕರಣಗಳು, ಸಾಗರ ಮುಂದೂಡುವ ವ್ಯವಸ್ಥೆಗಳು, ರೈಲ್ವೆ ಆಕ್ಸಲ್ ಪೆಟ್ಟಿಗೆಗಳು (ಕೆಲವು ವಿನ್ಯಾಸಗಳು), ಬೆಂಬಲ ರೋಲರ್‌ಗಳು ಮತ್ತು ಸಾಮಾನ್ಯ ಕೈಗಾರಿಕಾ ಡ್ರೈವ್‌ಶಾಫ್ಟ್ ಬೆಂಬಲ.
