Санат
SB201-8
UC сериялы мойынтіректері стандартталған, кеңінен қолданылады Жастықты блокты допты допты мойынтіректер. Олардың өзегінде - бұл терең ойық бар Сфералық сыртқы диаметрі (SPB) шойын корпусының сәйкес сфералық борына салынған. Ұстану К рсеткіш лшемдер, Бұл серия жоғары жүктеме сыйымдылығын, түзу қондырғыны және сенімді қойылым талап ететін өнеркәсіптік қосымшалар үшін арнайы жобаланған.
UC сериялы мойынтіректері
| Исо | SB201-8 | |
| Диаметрі | d | 1/2 |
| Диаметрі | D | 1.5748 ішінде |
| Жалпы мойынтірек ені | B | 0.8661 |
| Сыртқы сақинаның ені | C | 0.4724 |
| Соңынан подшипниктің орталығы | s | 0.236-да |
| Құлыптау құрылғысынан қашықтық Raceway орталығына | s1 | 0.63 |
| Бұранданы орнатыңыз | дс | 10-32unf |
| Бүйірлік беттің жіп орталығына дейінгі қашықтық | G | 0.177-де |
| Қашықтық орталығы немесе ортасында майлау аймағы | F | 0.134-те |
| Жүктеме жүктемесінің негізгі рейтингі | C | 5.8n |
| Негізгі статикалық жүктеме рейтингі | C0 | 2.8N |
| Жаппай подшипник | 0,1 кг | |
UC сериялы мойынтіректерінің құрылымы
Әдеттегі UC мойынтірек қондырғысы келесі негізгі компоненттерден тұрады:
- Жастықты блоктан баспана:Әдетте, әдетте, тұрақты тіректер мен тұрақтылықты қамтамасыз ететін тірек саңылаулары бар (мысалы,, UC-POR, UC-P блоксы) (плазмер блогы), саңылаулары бар), тұрақтылық пен тұрақтылықты қамтамасыз етеді.
- Сыртқы сфералық терең ойық шарлыМойынтіре стандартты цилиндрлік білікке (E.G, H7) сәйкес келуге арналған ішкі сақина бар. Оның сыртқы сақинасы бар Сфералық сыртқы беті тұрғын үй сфералық ұңғымасындағы орын.
- Герметизацияны ұйымдастыру:Екі жағынан пломбалармен жабдықталған (әдетте NBR немесе FKM сияқты резеңке), ластаушы заттардың, кір мен ылғалдың пайда болуын тиімді, ішкі жағармайдан тұрады.
- Бекіту құрылғысы:Ең алдымен қолданады Жеңді адаптер (эксцентрик немесе алу түрі) лак және жуғышпен біріктірілген. Бұл бірегей механизм мойынтіректерге білікке мықтап бекітуге мүмкіндік береді, үйкеліспен, монтаждау және бөлшектеу процестерін едәуір жеңілдетеді. (ЕСКЕРТПЕ: UC кейбір нұсқалары бұралған бордақылауға арналған ішкі сақинаны жабық адаптер жеңі бар) пайдаланады.
UC сериялы мойынтіректердің негізгі сипаттамалары
- Өздігінен туралау мүмкіндігі:Сыртқы сақина мен тұрғын үйдің арасындағы сфералық сәйкестік мойынтіректерді орналастыруға мүмкіндік береді Шағын біліктің сәйкес келмеуі (әдетте ± 3 ° дейін), орнату қателерін немесе біліктің ауытқуын өтеу.
- Оңай орнату және техникалық қызмет көрсету:Жиналған қондырғының дизайны, адаптер жеңін құлыптау жүйесімен біріктірілген өте жылдам және құралсыз Цилиндрлік біліктерге монтаждау / бөлшектеу, күту уақытын және техникалық қызмет көрсету шығындарын азайту.
- Тамаша герметизация:Стандартты итбалықтар қатаң ортадан керемет қорғаныс ұсынады, олар өмір сүру мерзімін ұзартады.
- Ең берік жүктеме сыйымдылығы:Тұрақты шойын корпусы және терең ойыққыш доптың тереңдігі жақсы Радиалды жүктеме сыйымдылығы қалыпты Осьтік жүктеме сыйымдылығы.
- Кең үйлесімділік және өзара алмасу:Дүние жүзінде қосалқы бөлшектерді ауыстыру және байытудың жеңілдігін қамтамасыз ететін ISO метрикалық стандарттарына (IS) шығарылған.
UC сериялы мойынтіректерінің өтінімдері
Олардың беріктігі, пайдаланудың қарапайымдылығы, сенімді өнімділіктің арқасында, UC мойынтіректері көптеген салалар мен қосымшаларда кездеседі:
- Ауылшаруашылық техникасы (тракторлар, комбайндар, отырғыштар)
- Тасымалдау жабдықтары (белдік конвейерлері, ролик конвейерлері)
- Желдету және HVAC жүйелері (жанкүйерлер)
- Материалдық өңдеу машиналары
- Құрылыс жабдықтары
- Азық-түлік және сусындарды өңдеу желілері
- Тоқыма машиналары
- Жалпы өндірістік дискілер (қозғалтқыштар, беріліс қораптары, бөртпелер)
UC сериялы мойынтіректерін таңдау таңдауды білдіреді Сенімділік, үнемділік және пайдалану тиімділігі.
Бізбен хабарласыңы
Байланысты өнімдер
UC305-15
UC сериялы мойынтіректері стандартталған, кеңінен қолданылатын жастық допты допты допты допты мойынтіректеріне жатады. Олардың өзегінде шойын корпусының сәйкес сфералық ұңғымасына сәйкес келетін сфералық сыртқы диаметрі (SPB) бар терең ойық бар. Метрикалық өлшемдерді ұстану, бұл серия ...
NA6903
Ине роликті мойынтіректер ұзындығы 4: 1-ден асатын цилиндрлік роликтерді пайдаланады. Бұл «ине тәрізді» геометрия, эквивалентті өлшемдермен салыстырғанда жоғары кеңістікті қамтамасыз ететін, кеңістіктің жоғары тиімділігін қамтамасыз ететін өте ықшам көлденең қималар шегінде ерекше радиалды жүктеме сыйымдылығын қамтамасыз етеді.
Nn3096 k
Цилиндрлік роликтер - бұл жоғары радиалды жүктемелерді орналастыру үшін арнайы инженерлік мойынтіректер. Олардың негізгі жылжымалы элементтері - бұл нәсілдеушілермен сызықты байланысатын цилиндрлік роликтер. Бұл дизайн оларды таза радиалды күштерді өңдеуде тиімді етеді, сонымен қатар өнеркәсіптік қосымшалардың үлкен құрамдас бөліктері ретінде қызмет етеді. Салыстырылған ...
Nup203
Цилиндрлік роликтер - бұл жоғары радиалды жүктемелерді орналастыру үшін арнайы инженерлік мойынтіректер. Олардың негізгі жылжымалы элементтері - бұл нәсілдеушілермен сызықты байланысатын цилиндрлік роликтер. Бұл дизайн оларды таза радиалды күштерді өңдеуде тиімді етеді, сонымен қатар өнеркәсіптік қосымшалардың үлкен құрамдас бөліктері ретінде қызмет етеді. Салыстырылған ...
Nf424
Цилиндрлік роликтер - бұл жоғары радиалды жүктемелерді орналастыру үшін арнайы инженерлік мойынтіректер. Олардың негізгі жылжымалы элементтері - бұл нәсілдеушілермен сызықты байланысатын цилиндрлік роликтер. Бұл дизайн оларды таза радиалды күштерді өңдеуде тиімді етеді, сонымен қатар өнеркәсіптік қосымшалардың үлкен құрамдас бөліктері ретінде қызмет етеді. Салыстырылған ...

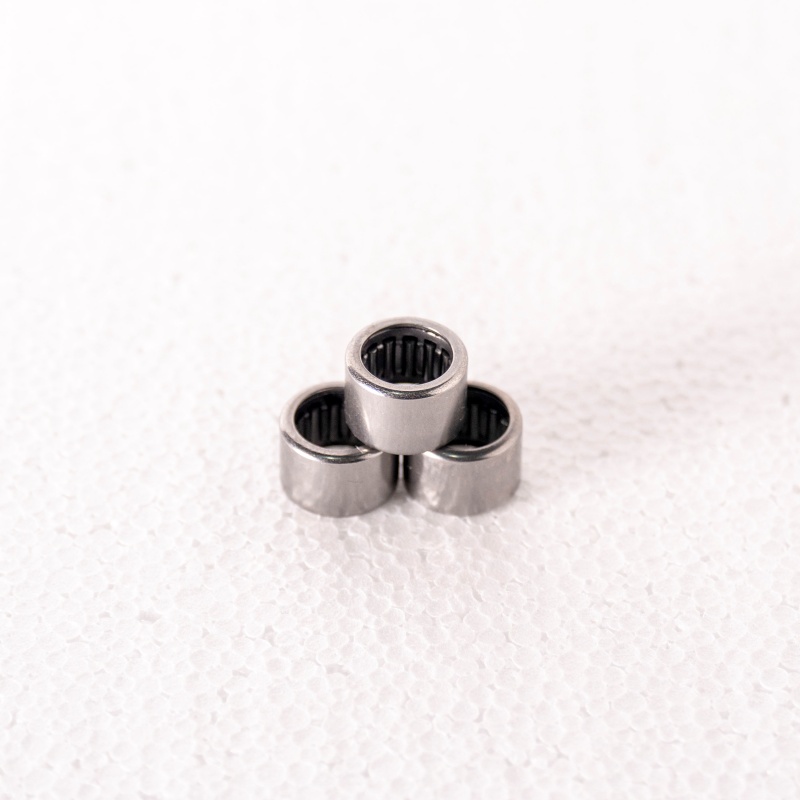

K55x63x32
