Санат

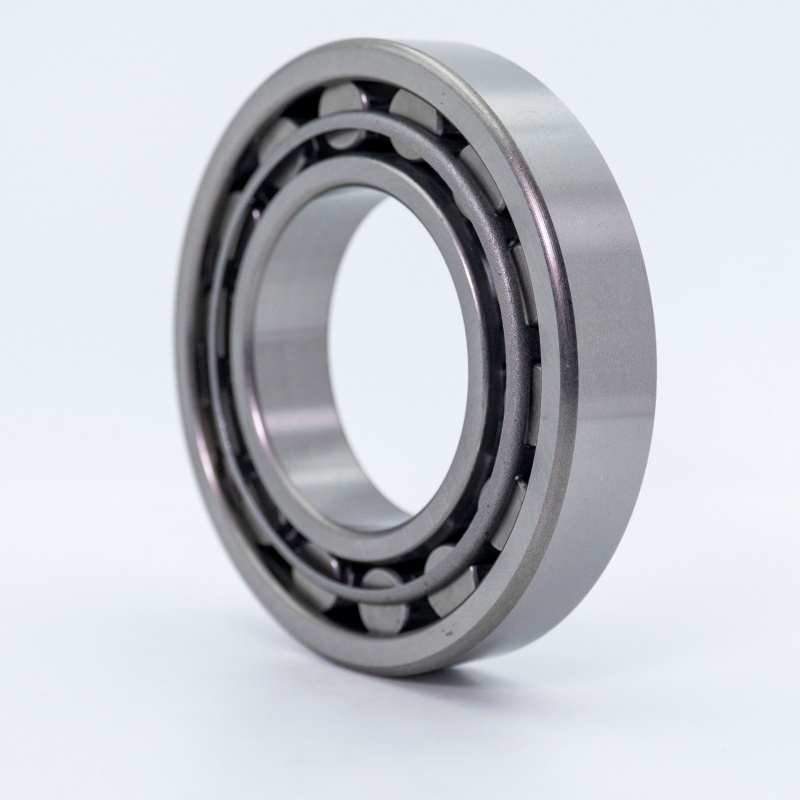

N319
Цилиндрлік роликтер - бұл жоғары радиалды жүктемелерді орналастыру үшін арнайы инженерлік мойынтіректер. Олардың негізгі жылжымалы элементтері - бұл нәсілдеушілермен сызықты байланысатын цилиндрлік роликтер. Бұл дизайн оларды таза радиалды күштерді өңдеуде тиімді етеді, сонымен қатар өнеркәсіптік қосымшалардың үлкен құрамдас бөліктері ретінде қызмет етеді. Дәнмен бірдей мөлшердегі допты мойынтіректермен салыстырғанда, олар көп мөлшерде радиалды жүк көтергішті ұсынады.
Цилиндрлік ролик
| Исо | N319 | |
| Гост | 2319 | |
| Диаметрі | d | 95 мм |
| Диаметрі | D | 200 мм |
| Ені | B | 45 мм |
| Жүктеме жүктемесінің негізгі рейтингі | C | 166 кН |
| Негізгі статикалық жүктеме рейтингі | C0 | 187N |
| Анықтамалық жылдамдық | 2400 r / min | |
| Шектеу жылдамдығы | 1800 r / min | |
| Салмақ | 6.2 кг | |
Цилиндрлік роликті мойынтіректердің құрылымы
- Әдеттегі цилиндрлік роликті подшипник келесі негізгі компоненттерден тұрады:
- Сыртқы сақина:Әдетте, әдетте, роликтер үшін осьтік нұсқаулық беру үшін бір немесе екі жағынан бекітілген қабырғалар немесе фланецтермен ерекшеленеді.
- Ішкі сақина:Әдетте, әдетте, роликті басшылыққа арналған вагондар немесе фланецтер бар. Дизайнға байланысты ішкі сақинаны қабырғалармен немесе бөлек (жеңілдететін монтаж) ажыратылуы мүмкін.
- Цилиндрлік роликтер:Жүктеу-жүктелетін компоненттері болып табылатын цилиндрлік жерлендіргіш элементтер. Роликтің ұзындығы әдетте диаметріне қарағанда сәл аз.
- Тор (сақтаушы):Шығыршықтарды біркелкі бөледі, олардың бір-біріне қарсы ысқылап, оларды нәсілде дұрыс бағыттауға жол бермейді. Тордың материалдарына болат, жез немесе полимерлер (мысалы, полиамид / нейлон) жатады.
Цилиндрлік роликті мойынтіректердің сипаттамасы
- Жоғары радиалды жүктеме:Жолмен байланыс дизайны оларға бірдей мөлшерде допты мойынтіректерден едәуір жоғары жүктемелерді өңдеуге мүмкіндік береді.
- Жоғары радиалды қаттылық:Радиалды бағытта керемет қаттылық, нәтижесінде жүктің минималды деформациясы пайда болады.
- Үйкеліс:Төмен прокатқа төзімділік жоғары тиімділікке ықпал етеді.
- Жоғары жылдамдықты қабілеттілік:Жақсы ойластырылған мойынтіректер (әсіресе жеңіл торлармен) жоғары вахталық жылдамдыққа жарамды.
- Бөлек:Көптеген түрлері (мысалы,, NU, NJ дизайндары) Мүмкіндіктер бөлек сақиналар (ішкі және / немесе сыртқы), сыртқы қондырғы, бөлшектеу және техникалық қызмет көрсету.
- Шектеулі осьтік жүктеме:Жалпы, өте кішкентай осьтік жүктемелерді ғана орналастыра алады (қабырға дизайнына қарай), немесе осьтік күштерді өңдеу үшін басқа подшипниктермен бірге болуы мүмкін.
Цилиндрлік роликті мойынтіректер
Цилиндрлік роликтер жоғары радиалды жүктеме және қаттылықты талап ететін қосымшаларда кеңінен қолданылады:
- Электр қозғалтқыштары мен генераторлары:Роторлы қолдау.
- Беріліс қораптары мен редукторлар:Біліктердің беріктігін қолдау.
- ҚАБЫЛДАУ МИЛЛЕРІ:Жұмыс орамы және резервтік роликтер.
- Сорғылар мен компрессорлар:Біліктерді қолдау.
- Тербелетін экрандар:Дауыстық жүктемелермен өңдеу.
- Құрылыс техникасы:Экскаваторлар, крандарда ұйықтау сақиналары.
- Жел турбиналары:Негізгі білік мойынтіректері.
- Спульстикалық құралдың шыбықтары:Онда жоғары қаттылық пен дәлдік өте маңызды.
- Баспа машиналары:Цилиндрді қолдау.
Премиум-сапалы цилиндрлік роликтер максималды радиалды жүктеме сыйымдылығы келісілмейтін миссия-критикалық сенімділікті қамтамасыз етеді.
