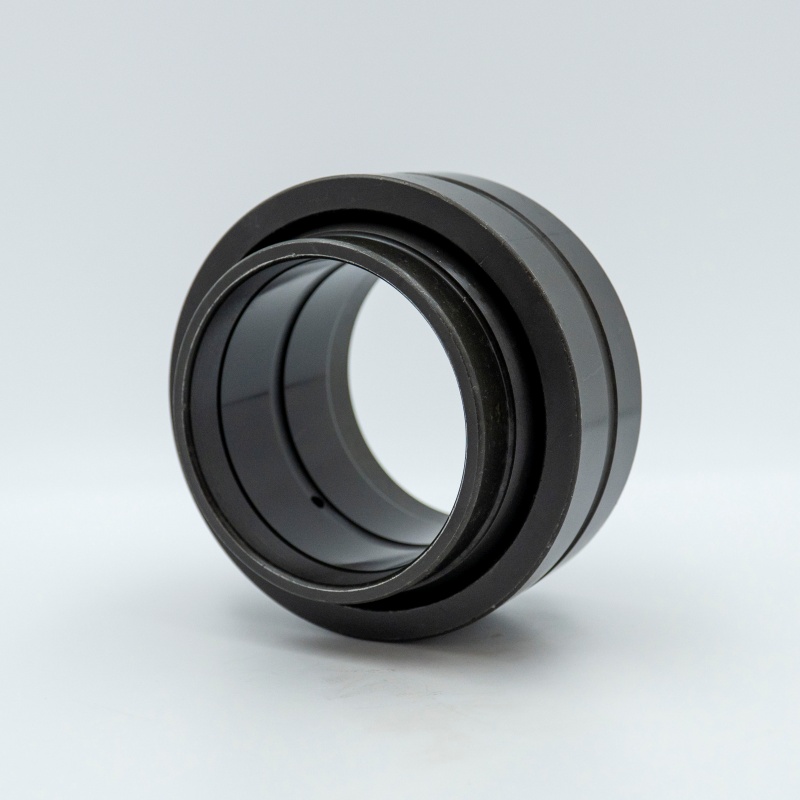

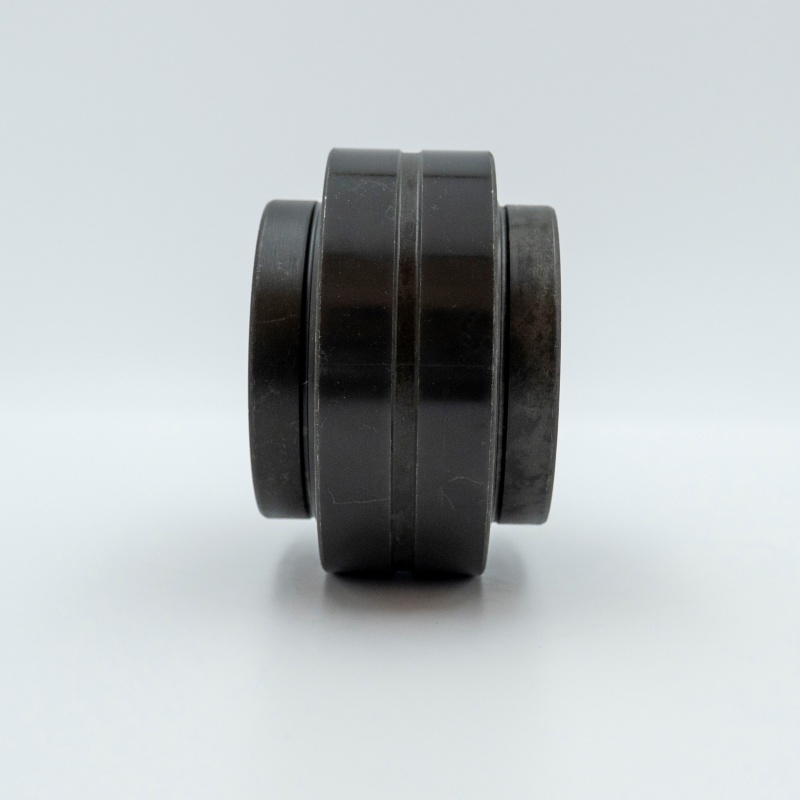

Санат
Геем20es 2RS
Бірлескен подшипниктер деп аталатын сфералық жазық подшипниктер, сонымен қатар жалғанған бөліктер арасында бұрыштық бұрмалау және тербелмелі немесе айналмалы қозғалыстарды орналастыруға арналған механикалық компоненттер. Стандартты доп немесе роликті мойынтіректерден айырмашылығы, олар сәйкес сфералық сыртқы сақинада көрсетілген сфералық пішінді контакт бетіне (ішкі сақинаны) көрсетеді. Бұл дизайн бір уақытта бірнеше бағытта қозғалуға мүмкіндік береді.
Сфералық жазық

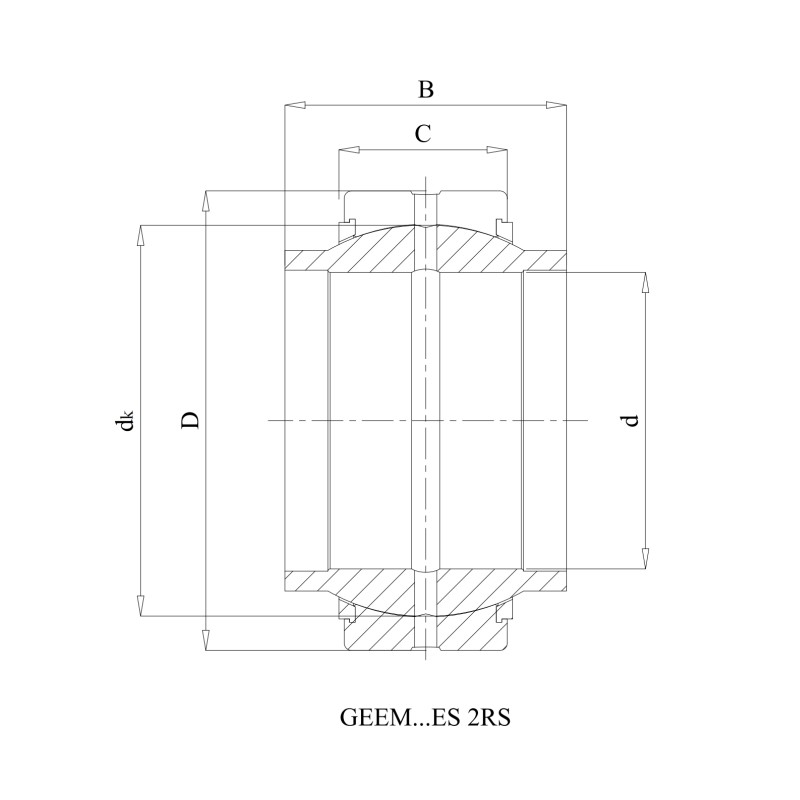

| Исо | Геем20es 2RS | |
| Диаметрі | d | 20 мм |
| Диаметрі | D | 35 мм |
| Ені | B | 24 мм |
| Ені сыртқы сақина | C | 12 мм |
| Жүктеме жүктемесінің негізгі рейтингі | Dyn.cc | 18N |
| Негізгі статикалық жүктеме рейтингі | Стат.co | 87.6 Қ.Н |
| Irweway диаметрі ішкі сақина | dk | 29 мм |
| Жаппай подшипник | 0,073 кг | |
Құрылым
Біздің сфералық жазық подшипниктеріміз екі негізгі компоненттен тұрады:
- Ішкі сақина:Ішкі сақина жылжымалы беті ретінде әрекет ететін дөңес сфералық диаметрі бар.
- Сыртқы сақина:Сыртқы сақинаның сәйкестігі бар сфералық ұңғылы бар. Түріне байланысты сыртқы сақина қарапайым болуы мүмкін (корпустарға басу үшін), фланецті (радиалды орналасуы үшін), немесе интегралдық шангты қамтиды (ROD END типі). Жылжымалы контакт беттерін әдетте тозуды азайту және өнімділікті жақсарту үшін арнайы аз үйкеліс немесе беттік емдеумен жасалған.
Негізгі сипаттамалары
- Өзін-өзі туралау:Айтарлықтай статикалық және динамикалық тураланбайды (білікті дефлексия, бекіту қателері).
- Жоғары жүктеме сыйымдылығы:Жоғары радиалды жүктемелерге, осьтік жүктемелерге, осьтік жүктемелерге немесе әр түрлі бағытта біріктірілген жүктемелерге қарсы күрес.
- Шок сіңіру:Әсер етуге қабілетті, әсер ету және діріл.
- Техникалық қызмет көрсетудің төмен нұсқалары:Көптеген түрлерде сенімді жұмыс істеуге арналған берік жұмыс және коррозияға төзімді материалдар, коррозияға төзімді материалдар бар.
- Тегіс қозғалысы:Төмен үйкеліс жылжымалы беттері нақты артикуляцияны қамтамасыз етеді.
- Шағын дизайн:Ұқсас артикуляцияға қол жеткізетін бірнеше подшипниктермен салыстырғанда кеңістікті үнемдеу.
Бастапқы қолдану салалары
Сфералық қарапайым мойынтіректер инженерлік ортада, атап айтқанда:
- Автомобиль және тасымалдау:Суспензия жүйелері, рульдік байланыстар, дриветалар.
- Өнеркәсіптік техника:Гидравликалық цилиндрлер, материалдарды өңдеу жабдықтары, қаптама машиналары, ауылшаруашылық техникасы.
- Құрылыс және инженерлік жабдықтар:Экскаваторлық бум буындары, кран байланысы, тиегіштер.
- Ауыл шаруашылығы:Тракторлар, комбайндар, соқалар.
- Тау-кен өндірісі:Бұрғылау, конвейерлер, апарарлы ұсатқыштар, экстремалды жүктемелер мен ластану үшін берік мойынтіректер.
- Жел энергиясы:Әр түрлі жүктемелер мен ауа-райының жағдайында сенімділікті қажет ететін қаралау жүйелері.
Техника және ортадағы әдеттегі қосымшалар
Бұл мойынтіректер сыни артикуляциялық нүктелерде өте маңызды:
- Пиот ұпайлары:Байланыстырушы қару, тұтқалар жиынтығы.
- Гидравликалық / пневматикалық цилиндр:Өзектер және аққулар.
- Басқару жүйелері:Жетекшілер, нақты қозғалтуды қажет ететін сілтемелер.
- Тоқтата тұрмалы буындар:Көлік құралдары мен жабдықтардағы байланыстар.
- Қатал орта:Шаң, кір, ылғал, жоғары / төмен температуралары бар орталар, химиялық заттар немесе теңіз сулары (коррозияға төзімді нұсқаларды қолданады).
Дәлелді-инженерлік сфералық жазық подшипниктер әлемдегі ең қиын өнеркәсіптік мәселелерге сенімді артикуляциялық шешімдерді ұсынады.
