Санат
3215 Zz
Екі қатардағы бұрыштық контактілердегі контактикалық подшипниктер - бұл бар, жылжымалы подшипниктің мамандандырылған түрі Болат шарлардың екі жолы Ішкі және сыртқы сақина сатылымдары арасында, нәсілдермен ұйымдастырылған бір-біріне қатысты офсеттік подшипниктік ось бойымен. Бұл дизайн доптар мен нәсілдер арасындағы байланыс сызығының пайда болуына әкеледі бұрыш (контакт бұрышы) подшипниктің радиалды жазықтығымен. Бұл байланыс бұрышының болуы осы мойынтіректерді қосудың кілті болып табылады бір уақытта радиалды және осьтік жүктемелерді қолдайды. Бір қатарлы бұрыштық контактілермен салыстырғанда қос қатпардың дизайны жүк көтергіштігі (әсіресе осьтік жүктемелер) және қаттылықты ұсынады.
Екі қатарлы қатардағы бұрыштық контакті бар

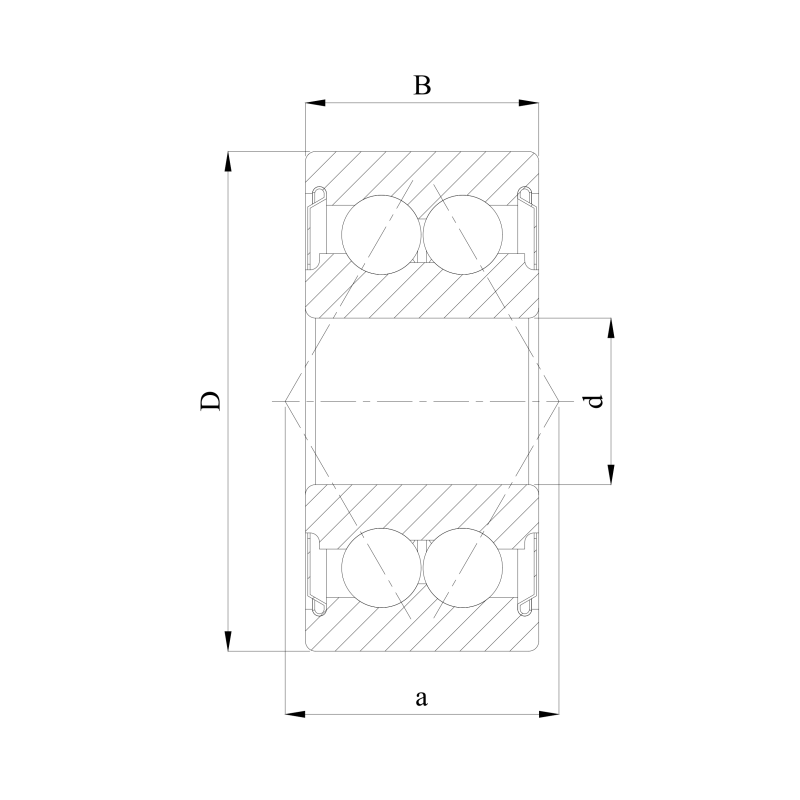

| Исо | 3215 Zz | |
| Хост | 3056215 zz | |
| Диаметрі | d | 75 мм |
| Диаметрі | D | 130 мм |
| Ені | B | 41,3 мм |
| Жүктеме жүктемесінің негізгі рейтингі | C | 57N |
| Негізгі статикалық жүктеме рейтингі | C0 | 50.4 Қ.Н |
| Анықтамалық жылдамдық | 1700 r / min | |
| Шектеу жылдамдығы | 2200 r / min | |
| Жаппай подшипник | 2.1 кг | |
Екі қатардағы бұрыштық бұрыштық контактінің сипаттамалары
- Жоғары жүктеме сыйымдылығы:Екі доп доптардың радиалды және осьтік (әсіресе екі бағытты осьтік) және мойынтіректердің қуаттылығын едәуір арттырады.
- Жоғары қаттылық:Қос жолдың қос құрылымы деформацияға үлкен қарсылықты ұсына отырып, қатты қаттылық пен тұрақтылықты қамтамасыз етеді.
- Екі жақты осьтік жүктемелерді қолдау:Бұл екі қатарлы қатардағы бұрыштық контактілердің ең көрнекті артықшылығы. Бір подшипник аксальды жүктемелерді қолдай алады Екі бағыт (мысалы,, сол және оң), дәлдігі мен қаттылықты сақтау кезінде. Екі бағытты қолдауға қол жеткізу үшін бір жол мойынтіректерін жұптаудың қажеті жоқ.
- Жоғары дәлдік:Жоғары дәлдік стандарттарына бөлініп, үздіксіз және дәл айналуды қамтамасыз етеді.
- Шабаттылық:Екі қатардың дескісіне қарамастан, олардың дизайны, әдетте, екі артқы немесе бетпе-бет, бетті жұптастырылған бір қатарлы подшипниктердің тіркесімін қолдана отырып, ықшам, монтаж кеңістігін үнемдейді.
- Жеңілдетілген орнату:Интегралдық блок ретінде орнату жұпталған бір жол подшипниктерінен қарапайым және алдын-ала анықталған немесе алдын-ала жүктеу жағдайын қамтамасыз етеді.
- Алдын-ала жүктеу:Көптеген стандартты екі қатарлы бұрыштық ілгіш мойынтіректер қатаңдық тепе-теңдігі үшін оңтайландырылған алдын-ала жүктеу (жарық немесе ортасы), дәлдік, жұмыс істеп тұрған дәлдік және қызмет көрсету мерзімі.
Екі қатарлы қатардағы бұрыштық контактінің жіктелуі
- Екі қатарлы бұрыштық контактілер контактінің мойынтіректері, ең алдымен, олардың байланыс бұрыштары мен дизайн ерекшеліктеріне негізделген:
- Байланыс бұрышымен:
- 15 ° Байланыс бұрышы:Жоғары жылдамдықты мүмкіндігіне баса назар аудару; Орташа осьтік жүктемелерге жарамды, бірақ жылдамдыққа қойылатын талаптар.
- 25 ° Пошта бұрышы (ең көп таралған):Радиалды / осьтік жүктемелердің, қаттылық пен жылдамдықтың теңгерімді үйлесімін ұсынады; Ең көп қолданылатын түрі.
- 30 ° / 40 ° C Контакт бұрышы:Жоғары осьтік жүктеме сыйымдылығына және қатаңдыққа назар аударады; салыстырмалы түрде төмен жылдамдықта көбінесе осьтік жүктемелерге жарамды.
- Құрылымдық дизайн бойынша:
- Стандартты түрі:Қатты сыртқы сақина және таза ішкі сақина (лар) (көбінесе фланецтермен немесе қабырғалармен). Көптеген дизайн (мысалы, 3300, 3200 серия).
- Жабық / қорғалған түрі:Шаң, ылғалдан немесе майлаудан қорғауды қажет ететін ортаға резеңке тығыздағыштармен (RS / 2R) немесе жанаспайтын қалқандармен (zz / 2z) (Zz / 2z) жабдықталған.
- Фланецті сыртқы сақина:Сыртқы сақинаны оңай осьтік орналасуы және қарапайым орнату үшін фланецті ұсынады.
- Ұсталған бор:Ішкі сақинада осьтік жылжыту арқылы алдын-ала немесе алдын-ала жүктеу үшін бұралған ұңғыма бар.
- Жоғары жүктеме / арнайы дизайн:Мысалы, осьтік жүктеме сыйымдылығын одан әрі жақсарту үшін байланысуға арналған екі есе ішкі немесе сыртқы сақиналар (мысалы, 3200 сериялы дизайн).
- Көлемі бойынша:ISO өлшемдер сериялары стандарттарына сәйкес жіктелген (мысалы, 32, 33 сериялары), әр түрлі ені диаметрі бар диаметрі бар.
- Байланыс бұрышымен:
Екі қатардағы бұрыштық бұрыштық контактілердің қосымшалары
Олардың жоғары қаттылығы, дәлдігі, дәлдігі және екі бағытты тарту қабілеті, екі бағытты бұрыштық конфигурациялау шарлары, екі қатарлы қатарлы бұрыштық ұпауы (әсіресе екі жаққа осьтік күштер және аударылған сәттер) және жоғары айналу дәлдігін талап ететін қосымшаларда кеңінен қолданылады. Мысалдарға мыналар кіреді:
- Спульстикалық құралдың шыбықтары:Кем, фрезерлік машиналар, ұнтақтағыш машиналар, тегістеу машиналарында және т.б. үшін подшипниктер, онда олар кең таралған қосымшалардың бірі.
- Беріліс қораптары:Планетарлық редукторлардағы және өндірістік редукторлардағы шығыс біліктерін қолдау (көбінесе осьтік қозғалу және еңсеруді қажет ететін).
- Өнеркәсіптік сорғылар:Центрифугалық сорғылар, бұрандалы сорғылар, бұрандалы сорғылар және т.б., радиалды және екі жаққа осьтік жүктемелердегі білік қолдауы.
- Құрылыс / ауылшаруашылық техникасы:Жіберу біліктері, ұйықтаңыз.
- Баспа машиналары:Жоғары дәлдікті және тегіс жұмыс істеуді қажет ететін цилиндрлік мойынтіректер.
- Пластикалық және резеңке техникасы:Экструдерлерде бұрандалы тіреуіш, ертеңгіліктерде / араластырғыштарда пломбалап жазыңыз.
- Жанкүйерлер / үрлеушілер:Жоғары жылдамдықты жанкүйерлердегі роторлы қолдау.
- Автомобиль:Шектеулі жоғары өнімді қосымшалар (мысалы, ілінісу шығарғыш подшипниктер), бірақ ғарыштық шектеулерге байланысты бір қатардағы немесе төрт нүктелік байланыс нүктелерінен гөрі аз таралған.
- Робот буындары.
Ескерту: Біз екі қатарлы қатарлы бұрыштық контактілердегі доп мойынтіректерін ұсынамыз. Өзіңіздің өтінішіңіз үшін оңтайлы мойынтіректерді таңдау үшін бізге хабарласыңыз (магнитудасы мен бағыты, жылдамдық, дәлдік талаптары, монтаждау, қоршаған ортаның шарттары және т.б.).
